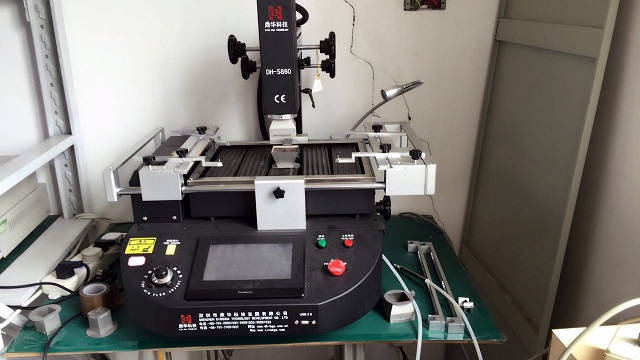

其它/鼎華科技 DH-5860/個體維修專用BGA
- 其它/鼎華科技 DH-5860/個體維修專用BGA
- 欲購買或租賃其它/鼎華科技 DH-5860/個體維修專用BGA？請在線咨詢或拔打24小時電話：13715327187
 |
詳細資料：
一、產品描述：
l 嵌入式工控電腦，高清觸摸屏人機界面，CPU中央處理器控制,并具有瞬間曲線分析功能. 實時顯示設定和實測溫度曲線，并可對曲線進行分析糾正。
l 高精度K型熱電偶閉環控制和溫度自動補償系統，并結合CPU中央處理器和溫度模塊實現對溫度的精準控制，保持溫度偏差在±2度.同時外置測溫接口實現對溫度的精密檢測，并實現對實測溫度曲線的精確分析和校對.
l PCB板定位采用V字型槽，定位快捷、方便、準確，滿足不同PCB板排版方式及不同大小PCB板的定位.
l 配有微風調節功能，對任何大小的芯片都適用；
l 靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能適應各種BGA封裝尺寸的返修.
l 配備多種規格合金風嘴，該風嘴可360度任意旋轉定位，易于安裝和更換；
l 上下共三個溫區獨立加熱，三個溫區可同時進行多組多段溫度控制，保證不同溫區同步達到最佳焊接效果。加熱溫度、時間、斜率、冷卻、真空均可在人機界面上完成設置。
l 上下溫區均可設置8段溫度控制，可海量存儲溫度曲線，隨時可根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正 ； 三個加熱區采用獨立的PID算法控制加熱過程，
l 升溫更均勻，溫度更準確；
l 采用大功率橫流風機迅速對PCB板進行冷卻，以防PCB板的變形；同時內置真空泵，外置真空吸筆，以方便快捷取拿BGA芯片；
l 配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備。上下熱風停止加熱后，冷卻系統啟動，待溫度降至常溫后自動停止冷卻。保證機器不會在熱升溫后老化！
l 具有USB接口,可方便下載當前曲線圖到U盤中存起,以及可以插上鼠標使用加長觸控屏使用時間.
l 經過CE認證，設有急停開關和突發事故自動斷電保護裝置。
二、功能介紹
|
序號 |
名 稱 |
用 途 |
使 用 方 法 |
|
1 |
限位桿 |
限制上部加熱最低位置 |
旋轉到合適位置 |
|
2 |
松緊調節旋鈕 |
鎖緊上部溫區的前后位置 |
旋轉旋鈕 |
|
3 |
前后調節手柄 |
調節上部溫區的前后位置 |
旋轉手柄 |
|
4 |
七字手柄 |
鎖緊上部溫區轉動角度 |
旋轉手柄 |
|
5 |
照明燈 |
設備工作時照明 |
按下按鈕 |
|
6 |
PCB板夾 |
移動合適位置，夾緊PCB板 |
|
|
7 |
下部溫區高度調節手柄 |
調節下部風嘴離PCB板的距離 |
旋轉手柄 |
|
8 |
啟動按鈕 |
啟動機器運行 |
按下按鈕 |
|
9 |
照明燈按鈕 |
照明燈開關 |
按下按鈕 |
|
10 |
急停按鈕 |
緊急停機 |
按下按鈕 |
|
11 |
上部加熱溫區 |
產生上部熱風 |
|
|
12 |
上下調節手柄 |
調節上部溫區的上下位置 |
旋轉手柄 |
|
13 |
上部加熱風嘴 |
使熱風更集中均勻 |
使出風口距BGA合適位置 |
|
14 |
下部支撐架 |
防止PCB板往下塌陷 |
移動合適位置頂住 |
|
15 |
下部加熱風嘴 |
使熱風更集中均勻 |
使出風口距BGA合適位置 |
|
16 |
橫流風扇 |
PCB焊接后對PCB板冷卻 |
|
|
17 |
紅外發熱區 |
拆焊BGA時預熱用 |
|
|
18 |
測溫接口 |
連接外部電偶，測量實際溫度 |
直接連接測溫線 |
|
19 |
觸控屏 |
操作平臺儲存系統資料 |
|
|
20 |
USB接口 |
外接U盤 |
插入U盤 |
|
21 |
微風調節旋扭 |
調節風力大小 |
左右旋轉旋扭 |
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
