Agilent/HP/16092A/Agilent 16092A 阻抗測試夾具

• Agilent/HP/16092A/Agilent 16092A 阻抗測試夾具
• 欲購買或租賃Agilent/HP/16092A/Agilent 16092A 阻抗測試夾具？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品描述

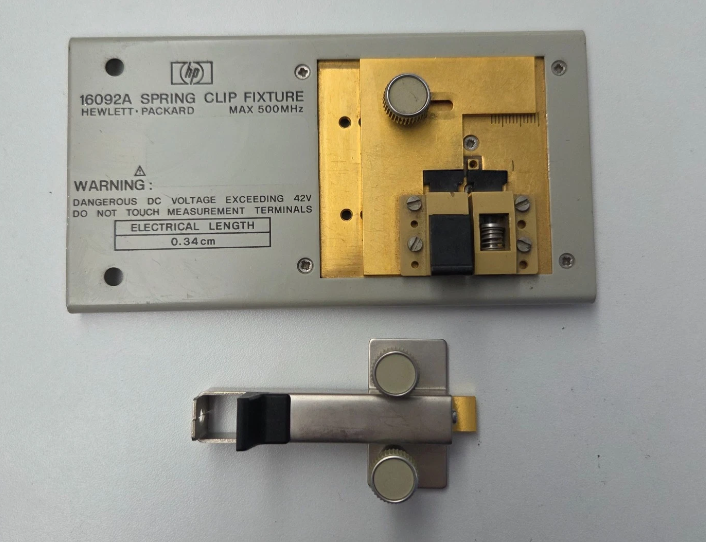

Agilent 16092A 是一款彈簧夾式阻抗測試夾具，專為引線元件和貼片元件的阻抗評估設計，適配多款阻抗分析儀與 LCR 測試儀，采用雙模塊設計可靈活切換測試類型，高頻性能優異且適配實驗室常規測試環境，是射頻阻抗測量的專用配套配件。

主要特點

頻率范圍：覆蓋直流至 500MHz，滿足中高頻阻抗測試需求

直流偏置：支持 - 40V 至 + 40V 的直流偏置電壓，適配帶偏置的元件測試

連接設計：終端連接器為 APC-7/7mm 規格，DUT 采用 2 端子連接，電氣長度 3.4mm

測試適配：并聯電極接觸 SMD 元件，另配專用電極適配引線元件，雙模塊可擰裝切換

環境參數：工作溫度 0 至 55℃，與主流測量儀器工作環境保持一致

物理規格：外形尺寸約 150 (W)×70 (H)×80 (D) mm，重量約 180g，便攜易裝

殘余參數：雜散電容 1.1pF，殘余電感 1.3nH，測試附加誤差低

適配儀器：兼容 E4982A、E4990A、E4991B、E5061B 等多款阻抗分析及 LCR 測試設備

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
