產品簡介

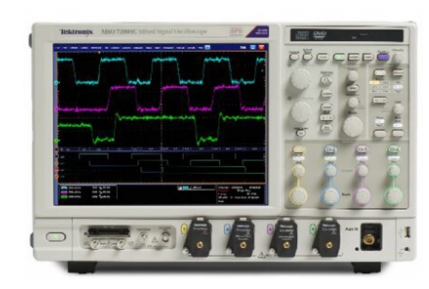

數字和混合信號示波器DPO72304DX工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。 MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。

產品詳細信息

數字和混合信號示波器MSO72304DX主要性能指標

模擬寬帶高達 33 GHz，上升時間快達 9 ps。可以按照新高速串行標準進行測量

33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬

業界領先的高采樣率和定時分辨率

有 2 條通道實現 100 GS/s（33、25、20、16 和 12.5 GHz 型號）

四通道同時使用性能

高達 23 GHz 帶寬

高達 50 GS/s 實時采樣率

高達 500 百萬樣點記錄長度，具有 MultiView Zoom

快波形捕獲速率，每條通道高為 >300,000 wfms/s

16 條邏輯通道，為數字和模擬信號調試提供高達 80ps 定時分辨率（僅限 MSO70000 系列）

可利用獨有的 iCapture 功能通過單探頭連接查看數字通道的模擬特點

6.25 Gb/s 實時串行觸發－保證指定的 NRZ 或 8b/10b 碼型第一次發生實例時觸發，以隔離碼型相關影響

應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性

數字和混合信號示波器MSO72304DX主要特點

卓越的信號完整性和出色的信噪比－觀察波形真實的表現

Pinpoint 觸發 – 大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間

可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件

搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發

自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI D-PHY 和 M-PHY

P7600 和 P7500 TriMode 探測系統 – 完美匹配的信號連接性能

P6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）

數字和混合信號示波器MSO72304DX連接

前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤

集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到投影儀

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
