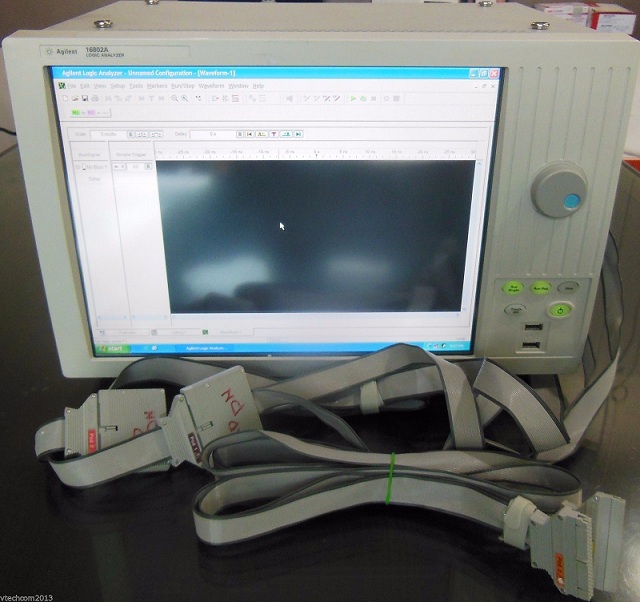

邏輯分析儀配置

• 帶有觸摸屏的15 英寸（38.1 cm）彩色顯示器
• 68通道便攜式邏輯分析儀，具有高達32 M采集存儲器深度，相當于帶有內置碼型發生器的型號 16822A
• 綜合的單端信號支持，閾值調整范圍從-5 V至5 V（以10 mV為增量）

定時分析（異步采樣）

• 4 GHz（250 ps）定時縮放，64 K存儲器深度
• 使用深存儲器的1.0 GHz / 500 MHz（半通道/全通道）傳統定時
• 500 MHz轉換定時

狀態分析（同步采樣）

• 狀態時鐘速率高達450 MHz
• 數據速率：高達500 Mb/s
• 自動設置閾值/樣本位置，實現在高速總線上的精確測量
• 同時監測所有通道上的眼圖，快速發現故障信號

配置時的注意事項

• 可選擇的存儲器深度：1 M、4 M、16 M、32 M
• 與40針邏輯分析儀探頭兼容。 探頭需單獨訂購。
