詳細資料：

泰克Tektronix|DPO2014混合信號示波器主要特點和優點

主要性能指標

• 200, 100 MHz 帶寬型號
• 2 條模擬通道和4 條模擬通道型號
• 16 條數字通道(MSO 系列)
• 所有通道上1 GS/s 的采樣率
• 所有通道上1 M 點的記錄長度
• 5,000 wfm/s 的***大波形捕獲速率
• 成套高級觸發

簡便易用功能

• Wave Inspector^®控制功能，輕松導航和自動搜索波形數據
• FilterVu^TM可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
• 29 種自動測量和FFT 分析，簡化波形分析
• TekVPI^®探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
• 7 英寸(180 mm) TFT-LCD 寬屏彩色顯示器
• 體積小，重量輕- 僅厚5.3 英寸(134mm)，僅重7 磅14 盎司(3.6 公斤)

連接能力

• 前面板上提供了USB 2.0 主機端口，迅速簡便地存儲數據
• 后面板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge^®的打印機
• 選配10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

選配串行觸發和分析功能

• I²C、SPI、CAN、LIN 和RS-232/422/485/UART 自動串行觸發、解碼和搜索選項

混合信號設計和分析(MSO 系列)

• 自動觸發、解碼和搜索并行總線
• 多通道建立時間和保持時間觸發

多功能混合信號設計調試工具

MSO/DPO2000 系列混合信號示波器提供了高達200 MHz 的帶寬和1 GS/s 的采樣率，以入門級價格提供了先進的調試功能。它為分析模擬信號和數字信號提供了***多20 條通道，可以迅速找到和診斷復雜設計中的問題。MSO/DPO2000在所有通道上標配1M點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

泰克MSO/DPO2000系列示波器Wave Inspector^®控制功能可以迅速導航波形，自動進行串行總線和并行總線分析，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。

產品技術資料

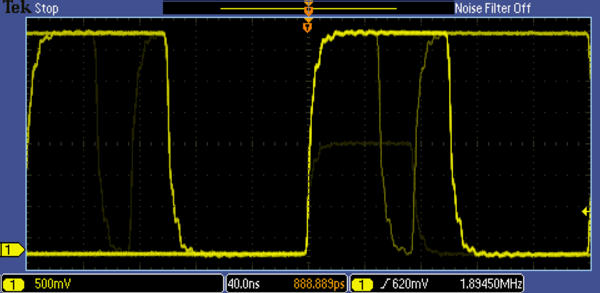

發現－5,000 wfm/s的波形捕獲速率***大限度地提高捕獲難檢毛刺和其它偶發事件的概率。


完善的功能加快每個調試階段的工作速度

從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特點和設備行為，MSO/DPO2000系列提供了一套強大的功能，加快了每個設計調試階段的工作速度。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
