Tektronix/MDO3052/混合域示波器

• Tektronix/MDO3052/混合域示波器
• 欲購買或租賃Tektronix/MDO3052/混合域示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

主要性能指標

• 示波器
  • 分為 2 條模擬通道和 4 條模擬通道兩種型號
  • 1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 帶寬型號
  • 帶寬可以升級（高達1 GHz）
  • 高達5 GS/s 的采樣率
  • 所有通道上 10 M點的記錄長度
  • >280,000 wfm/s 的最大波形捕獲速率
  • 標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬
• 頻譜分析儀
  • 頻率范圍
    • 標配： 9 kHz – 示波器帶寬
    • 選配： 9 kHz - 3 GHz
  • 超寬捕獲帶寬，高達 3 GHz
• 任意函數發生器（選配）
  • 13 種預先定義的波形類型
  • 50 MHz 波形生成功能
  • 128 k 任意波形發生器記錄長度
  • 250 MS/s 任意波形發生器采樣率



• 混合信號設計和分析
  • 自動觸發、解碼和搜索并行總線
  • 多通道建立時間和保持時間觸發
  • MagniVu? 高速采集，在數字通道上提供 121.2 ps 的精細定時分辨率
• 協議分析
  • 觸發、解碼和自動搜索最常用的嵌入式設計串行總線標準上的數據包級內容
  • 導出協議解碼表，存檔測試結果



波形分析

驗證您的原型設計是否符合模擬結果并滿足項目的設計目標，這需要對其行為進行分析。 這些任務范圍從簡單的上升時間和脈寬檢查到復雜的功耗分析及噪聲源探究。

示波器提供全面的集成分析工具，包括基于波形的和基于屏幕的光標、自動測量、高級波形數學運算（包括任意公式編輯、FFT 分析、波形直方圖和趨勢圖），形象地顯示測量結果隨時間的變化情況。

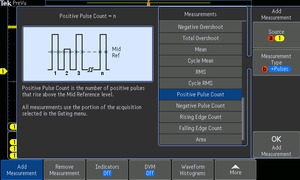

自動測量讀數提供了可重復的波形特點統計視圖。

每種測量均有幫助文本以及相關圖形，幫助解釋如何進行測量。

波 形直方圖直觀顯示波形如何隨時間變化。 水平波形直方圖特別適合洞察一個時鐘信號里有多少抖動以及抖動的分布， 垂直直方圖則特別適合深入了解一個信號中有多少噪聲以及噪聲的分布。 波形直方圖測量提供了與波形直方圖分布有關的分析信息，可以深入了解其分布的廣度、標準偏差、平均值等。

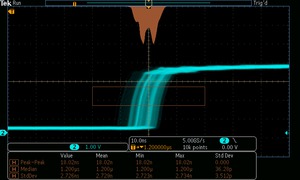

上升沿的波形直方圖顯示邊沿位置（抖動）隨時間的分布， 包括在波形直方圖數據上進行的數字測量。

視頻設計和開發

許多視頻工程師仍對模擬示波器情有獨鐘，相信模擬顯示器上的亮度等級是查看某些視頻波形細節的唯一方式。 快速的波形捕獲速率結合其信號亮度等級顯示，不但能夠提供與模擬示波器同樣豐富的信息顯示，還能提供多得多的細節以及數字示波器的所有優勢。

IRE 和 mV 刻度、場釋抑、視頻極性、HDTV 和定制（非標準）視頻觸發、智能到能夠檢測視頻信號的 Autoset 等標配功能，使 MDO3000 系列成為市場上面向視頻應用的最簡便易用的示波器。 再加上高帶寬和四條模擬輸入，以及一個內置的 75 Ω 輸入終端（1 GHz 型號不可用），示波器為模擬和數字視頻應用提供了充足的性能。 其甚至還提供了一個視頻圖像模式，可以看到正在查看的視頻信號的畫面，適用于 NTSC 和 PAL 信號。

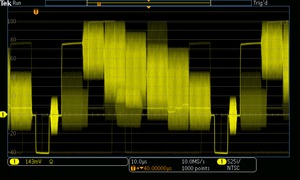

查看 NTSC 視頻信號， 注意 MDO3000 提供的輝度等級視圖，其能夠表示時間、幅度和幅度分布隨時間變化。

查看 NTSC 全彩條信號圖像。 視頻圖像模式包含了自動對比度和亮度設置以及手動控制。

功率分析（選配）

客 戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們檢定開關損耗，并將其降至最低，以提高效率。 此外，還需要對電源的功率水平、輸出純度及向電源線路的諧波反饋進行檢定，以符合國家和地區的電源質量標準。 在歷史上，在示波器上完成這些測量以及其他諸多功率測量相當耗時，需要手工完成，并且非常繁瑣。 可選的功率分析工具極大地簡化了這些任務，可以準確快速地分析電源質量、開關損耗、諧波、安全作業區 (SOA)、調制、紋波和轉換效率（di/dt、dv/dt）。 功率分析工具完全集成在示波器內，只需一個按鈕即可完成自動化可重復功率測量。

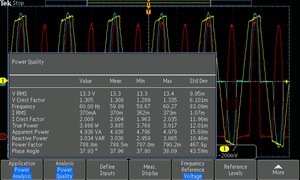

功率質量測量表。 自動功率測量功能可以快速準確地分析常用電源參數。

極限/模板測試（選配）

開 發過程中一項常見的任務是檢定系統中某些信號的行為。 其中一種方法是極限測試，即將被測信號與已知良好的相同信號或其“黃金”版本進行比較，通過用戶自定義的垂直和水平容差進行判斷。 另一種常見的方法是模板測試，其將被測信號與模板進行比較，尋找待測信號與模板沖突的位置。 MDO3000 系列同時提供極限測試和模板測試功能，用于長時間的信號監測以及在設計或生產線上的測試中對信號進行檢定。 通過定義測試持續時間（以波形個數或時間為單位）、判斷測試失敗所用的違規門限、計算命中數并伴隨統計信息，以及發生違規、測試失敗和測試完成時的操作， 即可按照自己的具體要求來定制測試。 無論從已知良好的信號還是從定制或標準模板中指定模板，都可以異常簡便地搜索異常波形(如毛刺)，執行通過/失敗測試。

極限測試，顯示從黃金波形中創建的模板，并與實時信號進行比較。 結果顯示與測試有關的統計信息。a

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
