詳細資料：
AV1464A合成掃頻信號發生器
的詳細介紹
AV1464A合成掃頻信號發生器AV-1464A
內部標配雙通道內調制發生器和復雜脈沖發生器，可為您提供性能優異的AM、FM、ØM調制功能以及脈沖調制能力，省去了面對眾多選項而難以抉擇的煩惱。該信號發生器采用系列化設計，有四種型號可供您選擇，滿足您的不同需求，分別為AV1464A 250kHz～20GHz、AV1464B 250kHz～40GHz、AV1464C 250kHz～50GHz和AV1464 250kHz～67GHz。該產品采用中/英文操作界面，TFT大屏幕真彩液晶顯示，適合國內外用戶的需求，既是理想的本振源和時鐘源，也是高性能的合成掃源，還可產生高質量模擬仿真信號。主要用于電子系統性能綜合評估、高性能接收機測試和元器件參數測試等方面，適用于航空、航天、雷達、通信以及導航設備等眾多領域。
主要特點：
● 超寬的頻率覆蓋
● 極其純凈的信號質量
● 67GHz帶寬內的大動態范圍高精度功率輸出
● 高精度模擬掃頻輸出
● 標配內部調制信號發生器和脈沖發生器
● 優異的寬帶DCFM，DCØM功能
● 高精度線性AM和指數AM
● 高性能脈沖調制
● 110GHz倍頻源模塊擴頻
● 支持組建自動標量網絡分析系統
● 中/英文操作界面，TFT大屏幕真彩液晶顯示
● 步進、列表、功率掃描
● U盤自動軟件升級

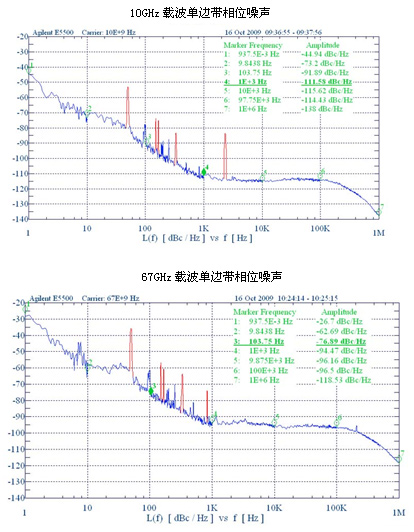

極其純凈的信號質量
AV1464系列合成掃頻信號發生器可為您在67GHz的帶寬內提供高質量的測試信號，優異的邊帶相位噪聲，出色的諧波、雜散性能，可滿足雷達系統開發、衛星通信中對純凈激勵信號的測試需要。

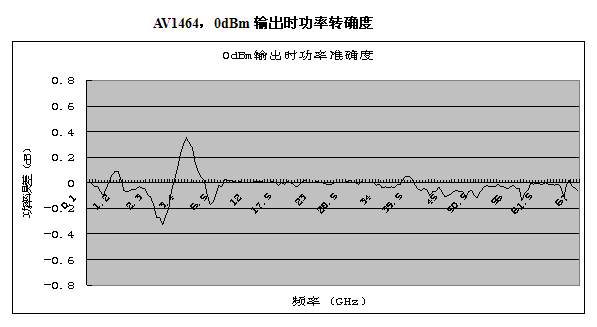

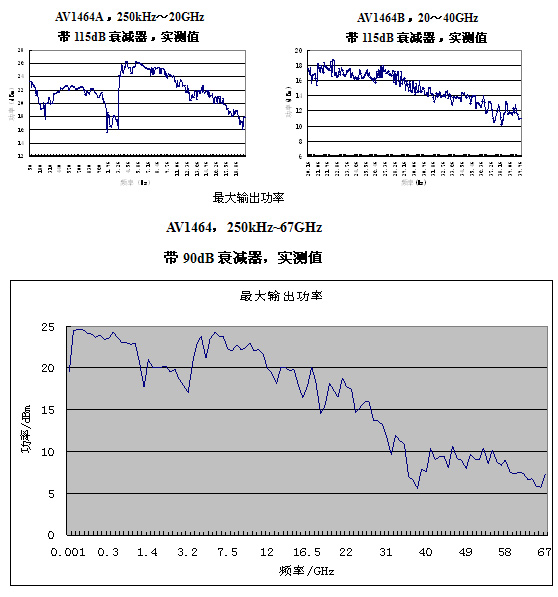

大動態范圍高精度功率輸出
AV1464系列合成掃頻信號發生器通過內置程控步進衰減器，在寬達67GHz的頻率范圍內可提供大動態范圍高精度信號輸出，以滿足您的測試需要。
高精度模擬掃頻
全頻段高精度模擬掃頻功能，滿足您寬帶測試中對快速掃頻的需要。
內部調制信號發生器和脈沖發生器(標配)

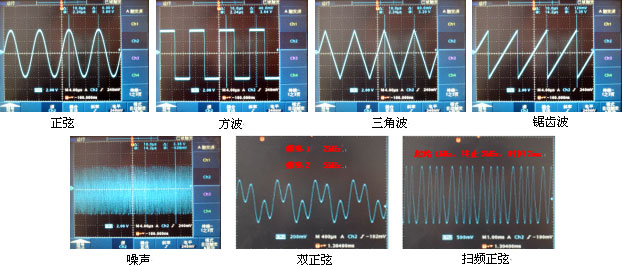

標配雙通道內部調制信號發生器，采用直接數字波形合成技術產生高質量調制信號，頻率范圍DC-1MHz，分辨率0.1Hz，調制波形多達7種，為您提供了全面的信號模擬能力。
標配內部脈沖發生器，共有6種脈沖方式可選，脈沖寬度可在40ns～42s間任意設置，步進10ns，脈沖開關比大于80dB，滿足您對高性能脈沖源的測試需求。
優異的模擬調制(標配)

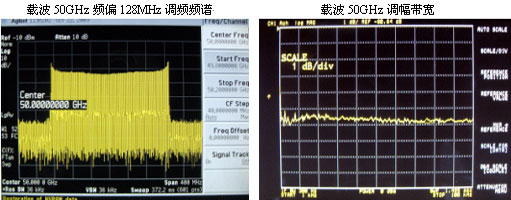

AV1464標配有優異的模擬調制能力，具有AM、FM、ØM功能，支持內、外調制源輸入。優異的DCFM能力，調制率寬達DC～10MHz。優異的DCØM能力，調制率寬達DC～1MHz。具有線性AM和指數AM兩種工作模式，線性調幅深度大于90%。為您進行高質量模擬信號發生提供了全面的解決手段。

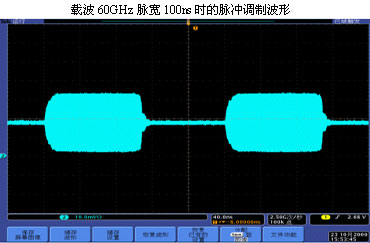

高性能脈沖調制(標配)
AV1464標配有高性能的脈沖調制功能，在輸出頻率大于3.2GHz時，調制深度>80dB，調制速度<20ns，最小脈寬40ns，支持門控、外部等多種觸發方式，具有雙脈沖輸出、重頻抖動、重頻參差、重頻滑變能力，為您進行雷達脈沖信號模擬提供了靈活方便的解決手段。

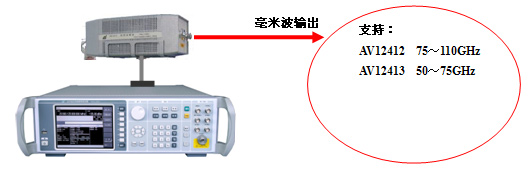

110GHz倍頻源模塊擴頻
AV1464標配有倍頻源模塊接口，可外加41所波導系列倍頻源模塊將輸出頻率擴頻到110GHz，為您提供了一個簡便、快捷、低成本的高質量毫米波信號產生方案。

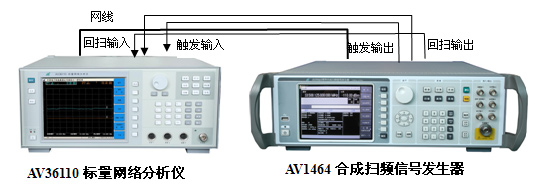

自動標量網絡測試系統組建
與AV36110標量網絡分析儀可輕松組建自動標量網絡測試系統，為您輕松搭建快捷寬帶網絡測試之路。

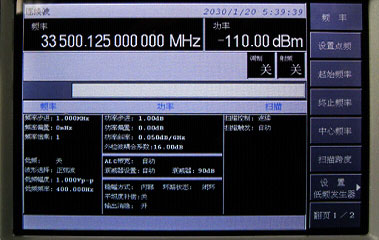

中/英文操作界面，TFT大屏幕真彩液晶顯示
AV1464合成信號發生器為全自主設計軟件，采用大屏幕、中文操作界面，當前狀態信息盡收眼底。操作界面也可根據不同用途及場合設置為英文，方便您的使用。
U盤自動軟件升級
AV1464合成掃頻信號發生器提供了可用于軟件智能升級及數據備份的USB接口，您可以方便地利用U盤對儀器進行軟件升級及維護，簡單快捷。

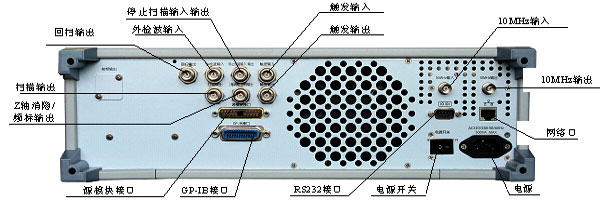

豐富的程控接口
AV1464合成掃頻信號發生器提供了RS232接口、GPIB接口、網絡口等附加擴展接口，任您自由選擇，以便方便地實現遠程控制及網絡升級功能。
典型應用

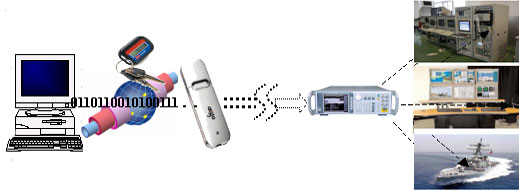

電子系統性能綜合評估
作為具備業界頂級性能的合成掃頻信號發生器產品，AV1464可在250kHz～67GHz的頻率范圍產生大動態范圍高質量模擬仿真信號，用于雷達、電子戰、通信裝備等電子系統綜合性能評估中，解決帶寬、靈敏度、動態范圍、交調失真等系統指標測試問題。
高性能接收機測試
AV1464合成掃頻信號發生器具有大的輸出動態范圍和極高的頻率穩定度，頻率分辨率0.001Hz，可輸出高精度標準測試信號，用于雷達、電子戰、通信裝備中的高性能接收機性能測試中，解決靈敏度、動態范圍、通道選擇性等指標測試問題。

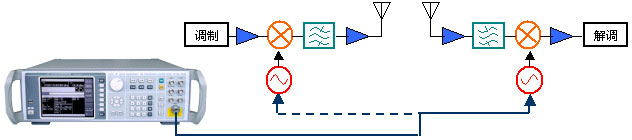

本振替代
AV1464合成掃頻信號發生器具有極其純凈的信號質量，可做為理想的本振源替代發射機、接收機等被測設備中的本振，有效避免本振質量不好對測試帶來的負面影響，從而保證您的測試精度和可信性。
技術規范
| 頻率范圍 | AV1464A： 250kHz～20GHz AV1464B： 250kHz～40GHz AV1464C： 250kHz～50GHz AV1464： 250kHz～67GHz |
頻率 | N(內部YO諧波次數) | ||
| 250kHz≤f≤250MHz | 1/8 | ||||
| 250MHz＜f≤500MHz | 1/16 | ||||
| 500MHz＜f≤1GHz | 1/8 | ||||
| 1GHz＜f≤2GHz | 1/4 | ||||
| 2GHz＜f≤3.2GHz | 1/2 | ||||
| 3.2GHz＜f≤10GHz | 1 | ||||
| 10GHz＜f≤20GHz | 2 | ||||
| 20GHz＜f≤40GHz | 4 | ||||
| 40GHz＜f≤67GHz | 8 | ||||
| 頻率分辨率 | 0.001Hz | ||||
| 時基老化率 (典型值1) |
5×10-10/天(連續通電30天后) | ||||
| 掃描模式 | 步進掃描 列表掃描 模擬掃描 功率掃描 | ||||
| 模擬掃描 | 最大掃描速率 | 250kHz≤f≤500MHz | 25MHz/ms | ||
| 500MHz＜f≤1GHz | 50MHz/ms | ||||
| 1GHz＜f≤2GHz | 100MHz/ms | ||||
| 2GHz＜f≤3.2GHz | 200MHz/ms | ||||
| 3.2GHz≤f | 400MHz/ms | ||||
| 掃頻準確度 | 0.05%掃寬(掃描時間100ms，在規定的100ms最大掃寬內) | ||||
| 諧波2 | 250kHz≤f≤10MHz | -28dBc(典型值) | |||
| 10MHz<f≤2GHz | -28dBc | ||||
| 2GHz<f≤20GHz | -55dBc | ||||
| 20GHz<f≤40GHz | -50dBc | ||||
| 分諧波2 | 250kHz≤f≤10GHz | 無 | |||
| 10GHz<f≤20GHz | -50dBc | ||||
| 20GHz<f≤40GHz | -40dBc | ||||
| 非諧波3 | 250kHz≤f≤2GHz | -65dBc | |||
| 2GHz≤f≤20GHz | -56dBc | ||||
| 20GHz<f≤40GHz | -50dBc | ||||
| 40GHz＜f≤67GHz | -44dBc | ||||
| 單邊帶 相位噪聲 (dBc/Hz) |
頻率 頻偏 | 100Hz | 1kHz | 10kHz | 100kHz |
| 250kHz≤f≤250MHz (+10dBm時測試) |
–101 |
–121 |
–130 |
–130 | |
| 250MHz＜f≤500MHz |
–108 |
–126 |
–132 |
–132 | |
| 500MHz＜f≤1GHz |
–101 |
–121 |
–130 |
–130 | |
| 1GHz＜f≤2GHz |
–96 |
–115 |
–124 |
–124 | |
| 2GHz＜f≤3.2GHz |
–92 |
–111 |
–120 |
–120 | |
| 3.2GHz＜f≤10GHz |
–81 |
–101 |
–110 |
–110 | |
| 10GHz＜f≤20GHz |
–75 |
–95 |
–104 |
–104 | |
| 20GHz＜f≤40GHz |
–69 |
–89 |
–96 |
–96 | |
| 40GHz＜f≤67GHz |
–64 |
–83 |
–92 |
–92 | |
| 輸出 功率范圍 (25±10℃) |
AV1464A：+13dBm～-20dB 加選件1：+11dBm～-120dBm(可設置-135dBm) AV1464B：+10dBm～-20dBm 加選件1：+8dBm～-110dBm(可設置-135dBm) AV1464C/AV1464：+6dBm～-20dBm 加選件2：+3dBm～-110dBm | ||||
| 功率準確度 (25±10℃) |
無程控步進衰減器時 | ||||
| 頻率 功率 | >+10dBm | +10～-10dBm | -10～-20dBm | ||
| 250kHz≤f≤2GHz | ±1.0dB | ±1.0dB | ±2.0dB(典型值) | ||
| 2GHz＜f≤20GHz | ±1.2dB | ±1.0dB | ±2.0dB(典型值) | ||
| 20GHz＜f≤40GHz | / | ±1.2dB | ±2.2dB(典型值) | ||
| 40GHz＜f≤50GHz | / | ±1.5dB | ±2.2dB(典型值) | ||
| 50GHz＜f≤67GHz | / | ±1.8dB | ±2.5dB(典型值) | ||
| 有程控步進衰減器時 | |||||
| 頻率 功率 | >+10dBm | +10～-10dBm | -10～-60dBm | -60～-90dBm | |
| 250kHz≤f≤2GHz | ±1.0dB | ±1.0dB | ±1.5dB | ±1.8dB(典型值) | |
| 2GHz＜f≤20GHz | ±1.2dB | ±1.0dB | ±1.5dB | ±2.0dB(典型值) | |
| 20GHz＜f≤40GHz | / | ±1.2dB | ±1.8dB | ±2.2dB(典型值) | |
| 40GHz＜f≤50GHz | / | ±1.5dB | ±2.0dB | ±2.5dB(典型值) | |
| 50GHz＜f≤67GHz | / | ±1.8dB | ±2.5dB | ±3.0dB(典型值) | |
| 調制性能 | 脈沖調制 | 500MHz～3.2GHz | >3.2GHz | ||
| 脈沖調制開關比 | >60dB | >80dB | |||
| 脈沖調制上升下降時間 | <150ns | <20ns | |||
| 最小脈寬(內穩幅) | 2μs | 1μs | |||
| 最小脈寬(非穩幅) | 1μs | 100ns | |||
| 窄脈沖選件 | |||||
| 10MHz～3.2GHz | >3.2GHz | ||||
| 脈沖調制開關比 | >80dB | >80dB | |||
| 脈沖調制上升下降時間 | <20ns | <20ns | |||
| 最小脈寬(內穩幅) | 100ns | 100ns | |||
| 幅度調制 | 調制方式：線性方式，指數方式 調制率(3dB帶寬,30%調制深度)：DC～100kHz 最大深度：線性方式90%，指數方式20dB 準確度(1kHz調制率，線性方式)：±(6%×設置深度+1%) 失真(1kHz調制率，30%深度，線性方式，總諧波失真)：<1.5% | ||||
| 頻率調制 | 最大頻偏：N×8MHz 準確度(1kHz速率，300Hz～3kHz解調帶寬，1kHz<頻偏<N×800kHz，除去剩余調頻)： ＜±(5%×設置頻偏+20Hz) 調制率(3dB帶寬)：內部直流：DC-100kHz；內部交流：100kHz-1MHz 外部直流：DC-100kHz；外部交流：100kHz-10MHz 失真(1kHz速率，N×800kHz頻偏，總諧波失真)：<1% | ||||
| 相位調制 | 最大相偏：調制帶寬100kHz時N×80rad 準確度(1kHz速率，300Hz～3kHz解調帶寬，1rad<相偏<N×80rad，除去剩余調相，調制帶寬100kHz時)：＜±(5%×設置相偏+0.01rad) 調制率(3dB帶寬)： 調制帶寬100kHz：DC-100kHz；調制帶寬1MHz：100kHz-1MHz(典型值) 失真(1kHz速率，,N×40rad相偏，總諧波失真，調制帶寬100kHz時)：<1% | ||||
| 內部調制信號發生器 | 函數發生器提供：幅度調制、頻率/相位調制信號 波形：正弦波，方波，三角波，鋸齒波，噪聲，雙正弦，掃頻正弦 頻率范圍：正弦波、雙正弦、掃頻正弦1Hz～1MHz，方波、三角波、鋸齒波1Hz-100kHz， 頻率分辨率：1Hz 脈沖調制信號：脈沖寬度：20ns～(42s-10ns)，脈沖周期：100ns～42s，分辨率：10ns | ||||
| 射頻輸出端口 | AV1464A | AV1464B | AV1464C | AV1464 | |
| 3.5mm(陽) | 2.4mm(陽) | 1.85mm(陽) | 1.85mm(陽) | ||
| 顯示屏 | TFT-LCD | ||||
| 操作界面 | 中文/英文 | ||||
| 外形尺寸(寬×高×深) | 482mm×152mm×582mm | ||||
| 最大重量 | 約20kg | ||||
| 工作溫度 | 0℃～+40℃ | ||||
注1、AV1464系列合成掃頻信號發生器在環境溫度下存放2小時，預熱30分鐘后，衰減器自動耦合(或者ALC功率大于-5dBm)，在給定的工作溫度范圍內，滿足各項指標性能。以典型值方式給出的補充特性僅供用戶參考，不作考核。
注2、輸出功率為最大指標時，儀器輸出頻率范圍指標內。
注3、輸出功率為0dBm時，偏離載波1kHz以遠。
● 訂貨信息：
● 主機：
AV1464A 合成掃頻信號發生器 250kHz～20GHz
AV1464B 合成掃頻信號發生器 250kHz～40GHz
AV1464C 合成掃頻信號發生器 250kHz～50GHz
AV1464 合成掃頻信號發生器 250kHz～67GHz
●選件：
1、115dB程控步進衰減器(只對AV1464A、AV1464B)
2、90dB程控步進衰減器(只對AV1464C、AV1464)
3、快脈沖調制器
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
