AV1443/A矢量信號發生器

250kHz～44GHz/20GHz

產品綜述

AV1443矢量信號發生器在250kHz～44GHz的頻率范圍內具備優異的矢量調制性能，其基帶信號發生器設置簡單、性能靈活，調制格式多，可以根據用戶需要編輯、下載配置所需要的波形，進行各種信號模擬。AV1443矢量信號發生器內部、外部矢量調制帶寬大，具備80MHz內部調制帶寬和2GHz外部調制帶寬，可滿足大帶寬信號模擬需求。AV1443矢量信號發生器無論是連續波還是矢量調制信號，信號質量優異，既是理想的本振源和時鐘源，也是高性能的復雜模擬仿真信號源，主要用于雷達性能綜合評估、高性能接收機測試和元器件參數測試等方面，適用于航空、航天、雷達、通信以及導航設備等眾多領域。
主要特點

l 矢量調制信號44GHz頻率覆蓋

l 出色的矢量調制信號

l 寬帶矢量調制信號輸出

l 外部寬帶I/Q輸入調制

l 20余種通用數字調制樣式

l 支持MATLAB任意波形編輯與下載

l 1G樣點靈活任意波編輯與回放

l 高頻譜純度、大動態范圍信號輸出

l 優異的模擬調制

l 高性能脈沖調制

l 豐富的程控接口

矢量調制信號44GHz頻率覆蓋

AV1443矢量信號發生器產生的矢量調制信號，頻率范圍250kHz~44GHz，可滿足不同頻段的信號模擬需要。

出色的矢量調制信號

AV1443矢量信號發生器所產生的矢量調制信號，EVM（% RMS）：0.7%(典型值，載波1.8GHz，QPSK，碼元速率4MHz)，原點偏移-55dBc；EVM（% RMS）：0.8%(典型值，載波15GHz，QPSK，碼元速率4MHz)，原點偏移-57dBc；EVM（% RMS）：1.2%(典型值，載波38GHz，QPSK，碼元速率4MHz)，原點偏移-55dBc，可滿足雷達系統開發、衛星通信的測試需要。

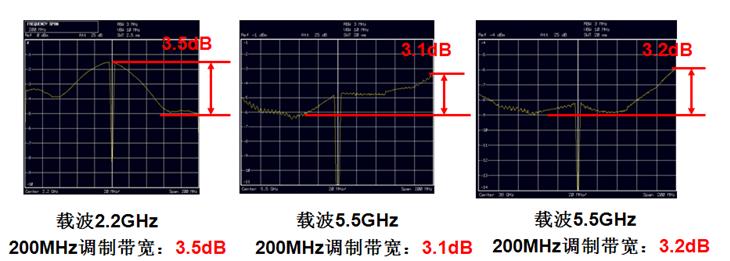

寬帶矢量調制信號輸出

AV1443矢量信號發生器使用內部基帶時可以產生80MHz RF帶寬的矢量調制信號；在使用外部I/Q時，RF調制帶寬可達160MHz。矢量調制信號可通過I/Q信號調理，進行原點偏移、增益平衡及正角誤差調節。

外部寬帶I/Q輸入調制

AV1443矢量信號發生器支持1GHz帶寬的外部基帶波形發生器輸入，不進行I/Q調理，實現2GHz 射頻調制帶寬矢量信號輸出。

20種通用數字調制樣式

AV1443矢量信號發生器可以產生PSK: BPSK、QPSK、OQPSK、π/4DQPSK、8PSK、D8PSK、16PSK，QAM: 4、16、32、64、128、256、512，F(xiàn)SK: 2、4、8、16，ASK，MSK二十種樣式的實時數字調制信號，可滿足大部分通訊測試需求。

支持MATLAB任意波形編輯與下載

AV1443矢量信號發生器內部任意波形發生器支持mat、cap、dat、bin、csv、txt等文件格式的波形下載，無需使用外部工具轉換可直接播放這五種類型的任意波文件，簡單便捷。

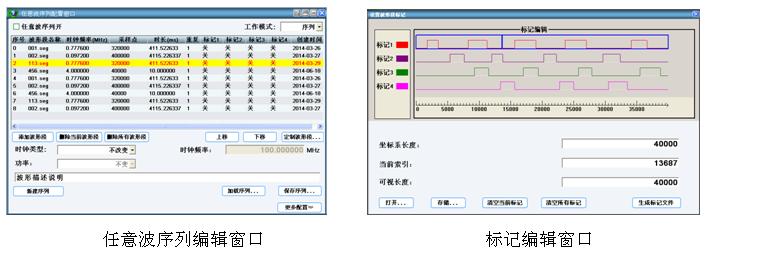

1G樣點靈活任意波編輯與回放

AV1443矢量信號發生器內部任意波形發生器存儲容量高達1G樣點，支持靈活的圖形化標記編輯和播放功能，支持豐富的觸發模式及觸發源配置，采用用戶熟悉的Windows列表樣式進行任意波序列編輯與標記編輯。借助鼠標，采用圖形化的編輯方式，所見即所得，將儀器操作變得又快又靈活。

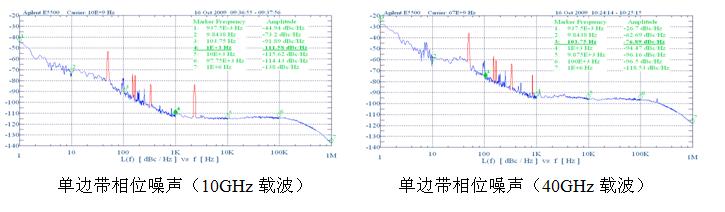

高頻譜純度、大動態范圍信號輸出

AV1443矢量信號發生器具有優異的邊帶相位噪聲，出色的諧波、雜散性能，輸出信號功率動態范圍大（-120dBm~+13dBm），可滿足雷達系統開發、衛星通信中對純凈激勵信號的測試需要。

優異的模擬調制

AV1443矢量信號發生器具有優異的模擬調制能力，具有AM、FM、ØM功能，支持內、外調制源輸入。優異的DCFM能力，調制率寬達DC～10MHz。優異的DCØM能力，調制率寬達DC～1MHz。具有線性AM和指數AM兩種工作模式，線性調幅深度大于90%。

高性能脈沖調制

AV1443矢量信號發生器具有高性能的脈沖調制功能，在輸出頻率大于10MHz時，調制深度>80dB，調制速度<20ns，最小脈寬100ns，支持門控、外部等多種觸發方式。

豐富的程控接口

AV1443矢量信號發生器提供了RS232接口、GPIB接口、網絡口等附加擴展接口，可以方便地實現遠程控制及網絡升級功能。

典型應用

雷達裝備抗干擾性能測試

AV1443矢量信號發生器頻率范圍寬、矢量調制帶寬大以及信號模擬仿真功能強大，可在雷達裝備抗干擾性能測試過程中模擬產生實戰環境下的復雜干擾信號,對雷達裝備進行抗干擾性能測試。

星載設備性能測試

AV1443矢量信號發生器產生的矢量調制信號精度高、重復性好，在星載設備性能測試中產生精度高、重復性好的矢量信號對星載設備進行測試。

通信對抗裝備性能測試

AV1443矢量信號發生器調制格式種類繁多，調制帶寬大，可產生微波毫米波頻段的各種調制格式和帶寬的測試激勵信號對通信對抗裝備進行性能測試。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
