詳細資料：

產品綜述:


　　吸波材料通用測試平臺是按照國家軍用標準要求，采用基于“弓形框”和“空間輻射與接收”技術方案，具有對材料的反射率、透波率等性能特性的測試和分析功能，能夠滿足各種吸波材料如：多晶鐵纖維吸收劑、晶須材料、陶瓷材料和智能型隱身材料等測試需求。本系統突破了弓形框的設計制造技術、系統集成技術等，具有測量精度高、速度快、測量參數種類齊全等特點，可廣泛應用于吸波材料研究和批量生產的各高等院校、科研院所以及工廠等單位。

主要特點


? ● 系統測量精度高、速度快；
? ● 系統配置靈活；
?


● 系統測量精度高、速度快

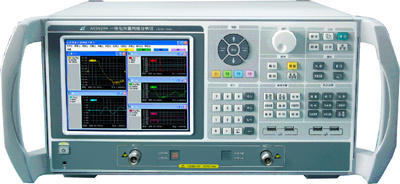

? 本系統可采用高性能矢量網絡分析儀，可使系統的測量精度更高，速度更快。


● 系統配置靈活

? 本系統可以根據不同的需求采用相應的不同儀器和天線來進行搭建，具有很大的靈活性。


典型應用及示例1

? 吸波材料通用測試平臺具有對材料的反射率、透波率等性能特性的測試和分析功能。根據不同的需求可以采用相應的不同儀器和天線來進行搭建，具有很大的靈活性。

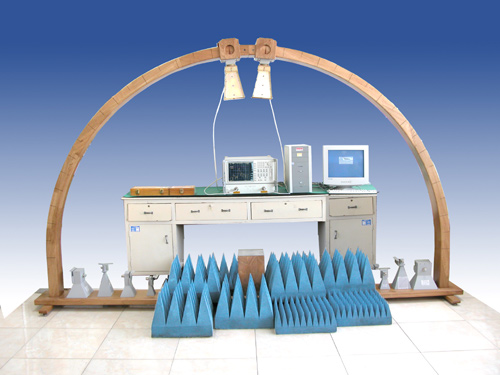

? 上圖為本系統典型反射率測試應用之一：收發天線擺放在弓形框上，將標準金屬板放在樣板支架上，在主控計算機的控制下矢量網絡分析儀通過發射天線將信號發射出去，發射信號通過金屬板反射到接收天線(此時相當于全反射)，最后矢量網絡分析儀接收到此反射信號，獲得一組數據；然后用待測RAM樣板替換標準金屬板，系統再獲取一組數據。通過兩組數據相比可以得到被測樣品的反射率。計算機通過GPIB總線獲得測量數據，可以進行顯示、打印、儲存等后續操作。

典型應用及示例2

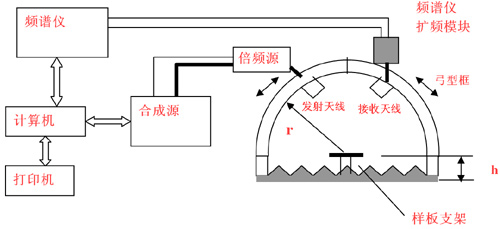

? 上圖為本系統典型反射率測試應用之二：收發天線擺放在弓形框上，將標準金屬板放在樣板支架上，在主控計算機的控制下AV1487系列信號源源通過發射天線將信號發射出去，發射信號通過金屬板反射到接收天線(此時相當于全反射)，最后AV4036系列頻譜儀接收到此反射信號，獲得一組數據；然后用待測RAM樣板替換標準金屬板，系統再獲取一組數據。通過兩組數據相比可以得到被測樣品的反射率。計算機通過GPIB總線獲得測量數據，可以進行顯示、打印、儲存等后續操作。

技術規范

訂貨信息

● 測試方案一：矢量網絡分析儀方案

● 測試方案二：頻譜儀+合成源

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
