產品綜述:


　　微波毫米波RCS測試系統主要應用于戰機、裝甲車、導彈、艦船等隱身裝備整體、局部雷達隱身特性的測試與評估領域，可實現局部隱身涂層修復效果評估、整機RCS測試評估、整機RCS散射點分布成像與診斷等技術指標的測試。系統以41所最新推出的AV3655A/AV3655隱身目標雷達散射截面測試儀為核心儀器，通過外配天線、校準件、定位裝置等設備組成基礎型通用化雷達散射特性測試系統，實現0.045～40GHz頻率范圍的覆蓋，通過選配毫米波擴頻設備，可以實現到110GHz各毫米波頻段的覆蓋，并具有更高頻段擴展能力。在測試儀器設備基礎上，41所可提供近/遠場測試方案選擇，室內/室外場方案選型及場地條件設計，掃描架/轉臺及測試儀器設備選型，并最終完成整套系統的集成工作，全面滿足用戶需求。

主要特點


? ● 多域測量功能，系統提供頻域、時域、角域三種測量模式；
? ● 嵌入式RCS測量校準軟件，可有效消除測量誤差對測量結果的影響，提高測量精度；
? ● 軟件時域門功能，利用軟件處理技術提高掃頻RCS測量精度；
? ● 硬件時域門功能，利用脈沖測量技術實現背景干擾抑制，提高測量精度；
? ● 獨立的外部中頻輸入接口，可以實現外部中頻接入，提高系統使用靈活性；
? ● 一維、二維RCS成像功能，便于對目標進行散射點分布情況診斷；
? ● 測試曲線存儲與對比顯示，具有測量軌跡存儲功能，實現不同測量曲線的直觀對比顯示；
? ● 豐富的功能接口，便于數據傳輸、結果打印、系統遠程控制、互連網接入等。



● 多域測量功能

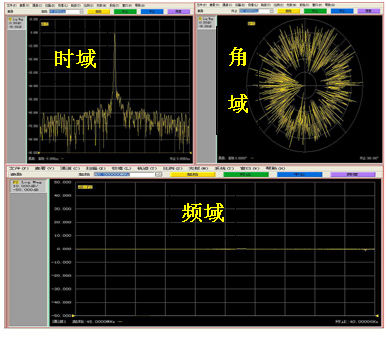

? 系統除提供基本的頻率掃描測量域外，還可利用軟件處理進行測量數據的時頻域轉換運算，實現測試結果的時域顯示，便于進行目標散射特性的一維分布規律查看；另外系統軟件支持角域測量模式，可在點頻狀態下，記錄顯示目標不同角度的散射特征，便于進行目標不同方位散射特性的測試與評估。


● 嵌入式測量校準軟件

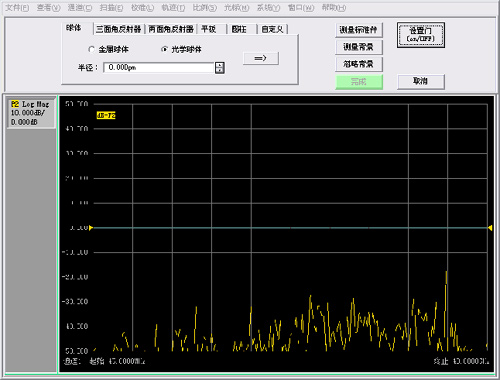

? 系統主機內嵌基于替代定標法與正向傳輸系數誤差模型制定的RCS測量流程與校準算法，可有效消除系統誤差與隔離誤差對測量結果的影響，提高測量精度；系統校準軟件支持金屬球、三面角反射器、兩面角反射器、金屬平板、金屬圓柱等多種常用校準件，提高了用戶選擇的靈活性。


● 軟件時域門功能

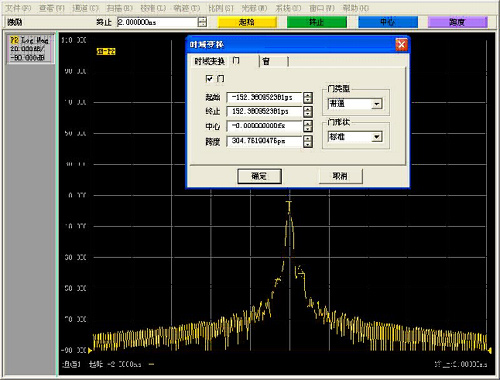

? 系統軟件提供測量軌跡時頻域轉換與軟件時域門功能，用戶可依據被測目標與天線間的距離和被測目標物理尺寸等信息，依據軟件時域門設置對話框提示，合理選擇門中心、跨度等參數，利用軟件數據處理方法實現干擾信號時域上的濾波抑制，提高RCS測量精度。


● 硬件時域門功能(選件)

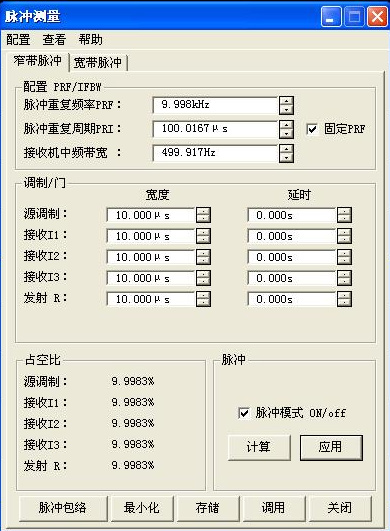

? 系統主機內置脈沖調制器與4路脈沖信號發生器，結合中頻接收通路硬件脈沖門控電路與專用脈沖測量控制軟件，無需外配儀器，即可實現脈沖信號的發生與測量。與軟件時域門不同，用戶需依據被測目標與天線間的距離和被測目標物理尺寸等信息，在測量前完成源調制脈沖脈寬與占空比，接收機門控脈沖寬度與延遲等參數選擇。該功能利用不同距離回波在時域上的可分離性實現干擾信號與目標回波的硬件分離，可實現只在目標回波處進行數據處理，有利于提高RCS測量精度。


● 獨立的外部中頻輸入接口

? 系統提供專門的外部中頻接入硬件接口與軟件控制菜單，可直接接收并處理7.606MHz中頻信號，系統可根據用戶需要靈活配置外混頻方案，提高系統的通用性與使用靈活性。


● ? 測試曲線存儲與對比顯示

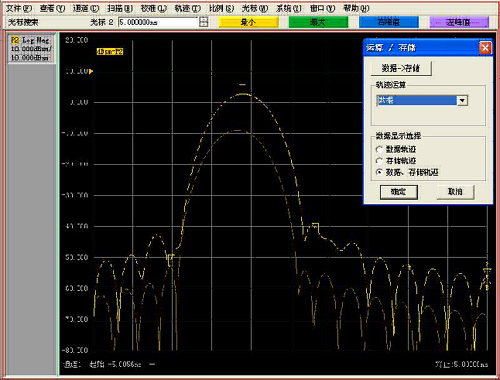

? 系統軟件具有測量軌跡與數據存儲功能，可進行存儲數據與測量數據的加減乘除運算，并可在同一窗口顯示存儲軌跡與實時測量軌跡，實現同一測試條件下，不同被測目標測試結果的直觀對比顯示，該功能特別適合武器裝備隱身特性改造或維護前后的對比測試。


典型應用及示例

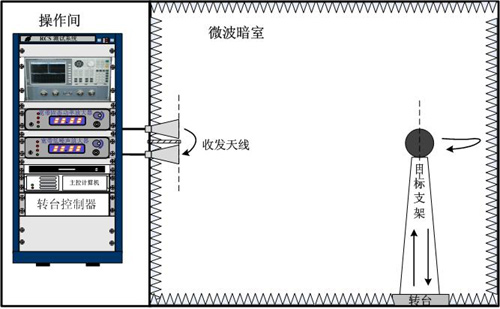

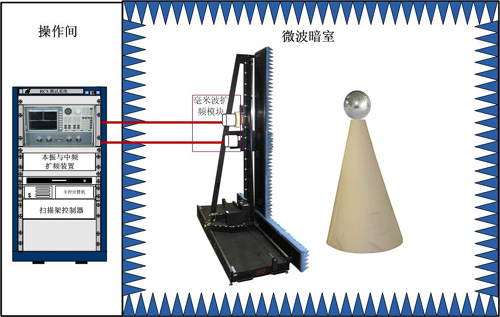

? 微波毫米波RCS測試系統具有武器裝備雷達散射截面相對與絕對測量功能，豐富的硬件功能接口與靈活通用的軟件控制平臺，為多種應用場合下的雷達散射截面測試系統搭建提供了基礎通用平臺，通過不同的系統組合便可滿足微波暗室、標準外場、室內緊縮場、試驗外場等多種場合下的雷達散射特性測試需要。

技術規范

訂貨信息

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
