產品綜述:
微波大功率綜合測試系統是中國電子科技集團公司第四十一研究所針對微波信號發生器件、微波功率器件/部件在不同輸入或輸出阻抗?fàn)顟B(tài)下的多參數綜合測試需求，基于負載牽引測試方案，利用自身的儀器設備技術優勢，結合先進的計算機技術、網絡通信技術、測試技術等自主研發的一套綜合測試系統。該系統具有開放式系統架構，能夠完成不同輸入或輸出阻抗?fàn)顟B(tài)下的輸出功率、增益、效率、輸入/輸出阻抗、1dB功率壓縮點等多參數自動測量，其通用、擴展靈活、測試快速準確等特點能夠滿足微波功率器件、部件的綜合測試需求。
主要特點
? ● 豐富的儀器設備驅動程序庫；
? ● 基于“測試序列+測試計劃+測試步驟”且通用靈活的控制、測試軟件；
? ● 具有矢量阻抗調配功能；
? ● 具有頻譜參數測試功能；
? ● 具有狀態參數測試功能；
? ● 具有功率參數測試功能；
? ● 具有等功率圓、等增益圓等不同等值曲線繪制功能。
● 豐富的儀器設備驅動程序庫；
? 在該系統中，所有的測試設備均采用IVI-TD標準進行儀器驅動的設計。儀器驅動庫不僅包括平臺標準儀器設備的驅動程序，還包括多種公司多種儀器的儀器驅動程序，具體已經包括了數十種。
● 基于“測試序列+測試計劃+測試步驟”且通用靈活的控制、測試軟件；

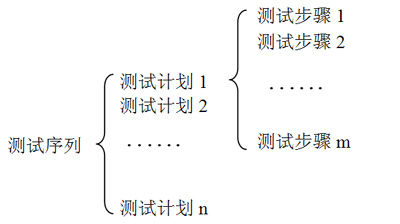

? 將測量任務作為一個測試序列，一個測試序列由若干個測試計劃組成，每個測試計劃由幾個測試步驟組成，每個測試步驟作為一個測量參數進行處理。測試序列、測試計劃與測試步驟間采用了樹狀結構。
● 具有頻譜參數測試功能；

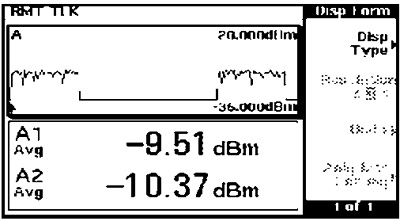

? 在該系統上集成了AV4033頻譜分析儀，能夠在30Hz～26.5GHz的頻率范圍內，對被測件的頻譜特性進行測量。
● 具有矢量阻抗調配功能；

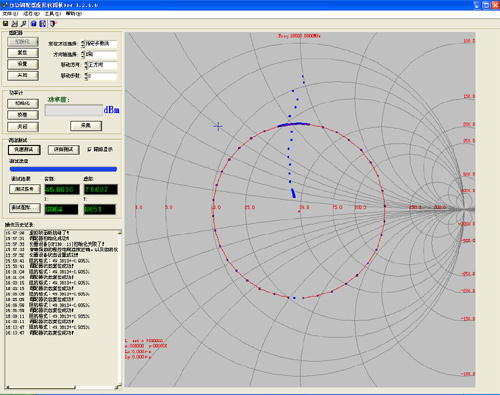

? 通過負載牽引的調配過程，可以為被測件提供不同矢量阻抗?fàn)顟B(tài)，并通過調節共軛匹配方便地在史密斯圓圖上獲取被測件的輸入、輸出阻抗參數數據。
● 具有功率參數測試功能；
? 在該系統上集成了微波功率計，能夠在10MHz～20GHz的頻率范圍內，對被測件的功率參數進行測量。
● 具有等功率圓、等增益圓等不同等值曲線繪制功能。

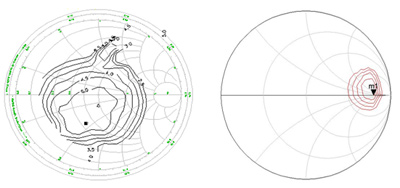

? 根據負載牽引調配過程中所獲取的不同矢量阻抗?fàn)顟B(tài)下被測件的功率參數數據，在史密斯圓圖上繪制出符合測試要求的不同等值曲線。
典型應用及示例

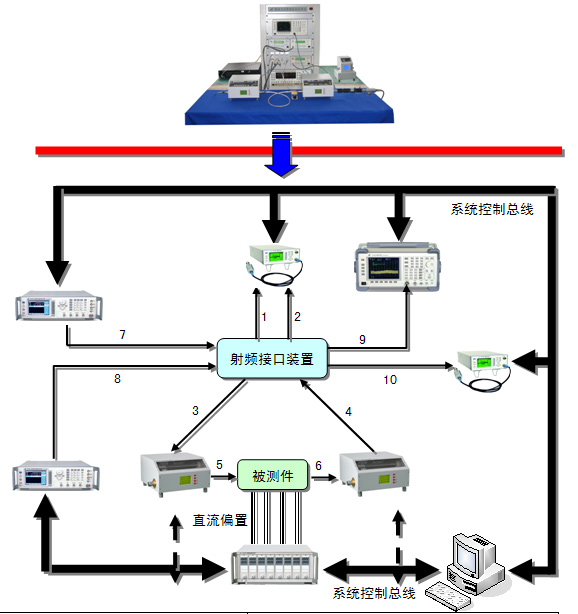

微波大功率綜合測試系統具有對微波信號發生器件、微波功率器件/部件進行不同輸入或輸出阻抗?fàn)顟B(tài)下的多參數自動測試能力，具體包括：輸出功率、增益、1dB功率壓縮點、效率、輸入/輸出阻抗、交調失真等。測試系統各組成部分、信號通道及參數測試的連接方式如下圖所示。
|
測試通道及信號流向 |
完成的測試項 |
|
7、3、5、6、4、10 |
輸出功率 |
|
7、1、2、3、5、6、4、10 |
增益 |
|
7、3、5、6、4、10 |
1dB功率壓縮點 |
|
7、1、2、3、5、6、4、10/(直流偏置) |
效率 |
|
7、1、2、3、5 |
輸入阻抗 |
|
7、1、2、3、5、6、4、10 |
輸出阻抗 |
|
7、8、3、5、6、4、9 |
交調失真 |
技術規范
|
參數名稱 |
技術指標 |
|
頻率范圍 |
0.8~18GHz(按自動調配器分段配置，0.8~6GHz/6~18GHz) |
|
輸出功率測量 |
0.8~6GHz(配置AV3011A自動調配器，7/16連接器型)，≤250W(連續波)，≤1000W(脈沖) |
|
增益測量 |
≤60dB |
|
效率測量 |
★取決于系統配置的功率計、功率探頭及程控直流電源 |
|
輸入阻抗測量 |
0.8~6GHz(配置AV3011A自動調配器)，≥15：1(最大駐波比，端口處) |
|
輸出阻抗測量 |
0.8~6GHz(配置AV3011A自動調配器)，≥15：1(最大駐波比，端口處) |
|
交調失真測量 |
★測試精度取決于系統配置的頻譜分析儀 |
|
電源 |
220V±10%，50Hz±5% |
|
環境適應性 |
GJB3947-2000中四級設備的規定要求 |
|
結構形式 |
1.6米標準機柜(數量視系統配置可增減) |
訂貨信息
<配置>
|
儀器設備 |
廠家型號 |
備注 |
|
信號源 |
中國電科41所AV1487B |
根據需要配置一臺或兩臺 |
|
自動調配器 |
中電科41所AV3011A |
根據測試頻段需要進行配置，可只配一個進行獨立的源或負載牽引測試 |
|
自動調配器 |
中國電科41所AV3011 |
根據測試頻段需要進行配置，可只配一個進行獨立的源或負載牽引測試 |
|
功率計 |
中國電科41所AV2433 |
|
|
功率計 |
中國電科41所AV2432 | |
|
功率探頭 |
中國電科41所AV23211 | |
|
頻譜分析儀 |
中國電科41所AV4033 |
|
|
程控直流電源 |
中國電科41所AV1761 |
模塊根據需要另配 |
|
USB-GPIB控制卡 |
Agilent 82357B |
|
|
射頻接口裝置 |
中國電科41所 |
|
|
主控計算機 |
工控上架機型 |
根據需要配置 |
|
系統連接電纜 |
一套 |
|
|
測試電纜 |
一套 |
|
|
用戶手冊 |
|
|
|
質量檢驗合格證 |
|
|
|
機柜 |
1.6米標準機柜 |
|
|
矢量網絡分析儀(選配) |
中國電科41所AV3620/AV3618 |
可由中國電科41所AV3629A/AV3629D/ |
|
N型校準件 |
AV31101 |
可根據需要更換配置 |
|
電源線 |
一套 |
系統內儀器設備單配 |
|
相關附件 |
|
根據配置進行配套 |
|
軟件 |
|
|
|
TestCenter |
中國電科41所 |
|
