詳細資料：

產品綜述:


　　固體介質材料電磁參數測試系統主要測量固體介質材料的介電常數、磁導率、損耗角等性能參數。系統共有兩種測量方法，分別是傳輸線法和諧振腔法。傳輸線法的測試夾具有同軸空氣線和波導腔兩種。同軸空氣線有N型、3.5mm、2.4mm之分，最高測試頻率可到50GHz。波導分段測量，最高測試頻率可到110GHz。傳輸線法的優點在于測試頻率范圍寬，諧振腔法的優點是測量精度高。

主要特點
? ● 系統配置靈活
? ● 自動測量軟件簡單易用，方便快捷
? ● 一次連接同時測量多個參數
? ● 儀器設備驅動程序庫豐富

● 系統配置靈活
　　根據測試需要，可以配置寬帶的同軸空氣線、波導腔進行粗略測量，也可以配置點頻的諧振腔法精確測量。


● 自動測量軟件簡單易用，方便快捷


　　測量需要設置的參數有測量頻率、測量頻率點數、材料放置的位置信息以及材料厚度。設置正確后，一鍵測量，方便快捷。


● 一次連接同時測量多個參數/b>

　　一次連接可以測量材料的介電常數的實部、虛部，磁導率的實部、虛部，電、磁損耗角的正切等多個參數。


● 儀器設備驅動程序庫豐富


　　系統軟件驅動庫豐富，而且支持新型矢量網絡分析儀AV3629系列。


典型應用及示例

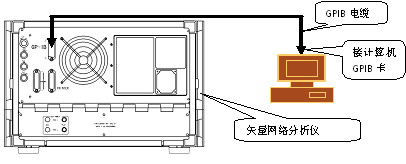

　　計算機通過GPIB接口卡或者網線與矢量網絡分析儀相連接。GPIB接口連接示意圖如下：

　　運行自動測量軟件后，正確設置測量需求參數，即可迅速計算出待測材料的介電常數、磁導率、損耗角等性能參數。測試結果立即以直角坐標系下的曲線形式給出，該結果亦可以報表格式存儲、打印。具體測試流程為：

技術規范

訂貨信息

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
