產品綜述


　　T/R組件通用測試平臺是基于通用、開放式的軟/硬件平臺，集成了T/R組件測試共性。整個平臺采用標準工業總線為系統控制總線，同時支持GPIB、LAN、VXI、PXI和LXI等總線的臺式和模塊化儀器，專用接口設備實現被測T/R組件與硬件測試平臺的連接，所有硬件設備全部集成在兩個標準的1.6米機柜中；系統軟件是基于通用軟件平臺TestCenter的開發的用于T/R組件測試的實用化程序，包括系統搭建、測試程序生成、系統校準、測試程序運行和后級數據處理五大功能，針對具體被測T/R組件，應用該平臺組建的測試系統，只需對被測T/R組件進行一次連接，就能夠完成其發射狀態和接收狀態幾乎所有參數。

主要特點
? ● 支持不同廠家不同公司多種型號標準接口臺式儀器；
? ● 支持標準總線模塊化儀器；
? ● 具有自動測量的功能；
? ● 具有測試程序開發、調試、運行和管理功能；
? ● 具有測試結果分析、存取、顯示和報表輸出功能；
? ● 具有波形參數測試功能；
? ● 具有頻譜參數測試功能；
? ● 具有網絡參數測試功能；
? ● 具有功率參數測試功能；
● 支持不同廠家不同公司多種型號標準接口臺式儀器

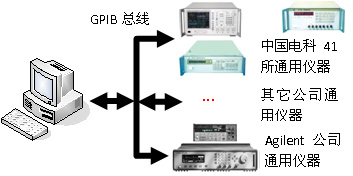

　　該平臺可通過GPIB總線對中國電科41所、Agilent公司及其它公司的通用測試儀器進行控制，實現測試功能。


● 支持標準總線模塊化儀器


　　該平臺可通過VXI總線、PXI總線、PXI總線對各種總線的模塊化儀器進行控制，實現測試功能。


● 具有自動測量的功能

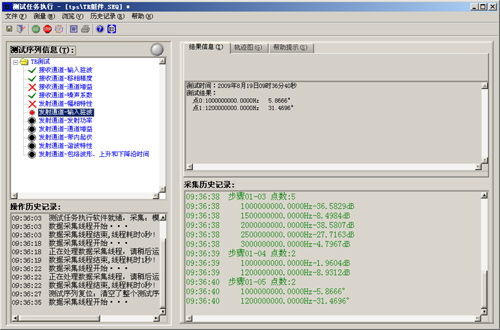

　　鼠標左鍵點擊右圖“測試任務執行”窗口中工具欄的“ ”圖標，運行自動測量程序，自動測量將自動地將所有測試參數依次測量，無需人工參與。


● 具有測試程序開發、調試、運行和管理功能

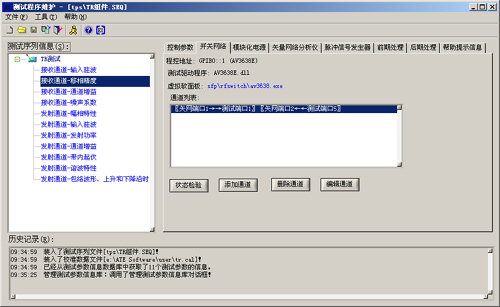

　　在“測試程序維護”窗口，通過配置不同的儀器狀態，實現測試程序的開發，并在此窗口下可以進行調試、運行和管理測試程序。


● 具有測試結果分析、存取、顯示和報表輸出功能

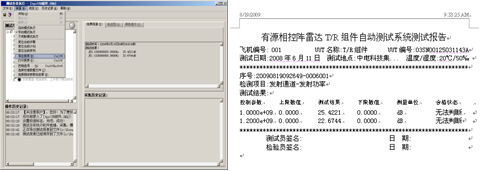

　　在“后級處理”窗口中，可以對測試的數據進行分析、存取和顯示，并實現報表輸出功能，如上圖所示。


● 具有波形參數測試功能

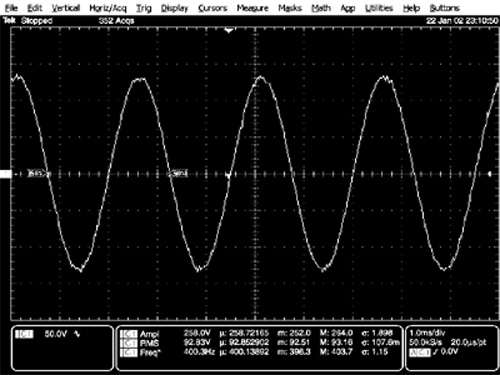

　在該平臺上集成了數字存儲示波器，能夠?qū)π盘柕臅r域參數進行測試。


● 具有頻譜參數測試功能


　　在該平臺上集成了AV4033頻譜分析儀，能夠在30Hz～26.5GHz的頻率范圍內，對T/R組件收發狀態下的雜波、諧波等頻譜特性進行測量。


● 具有網絡參數測試功能

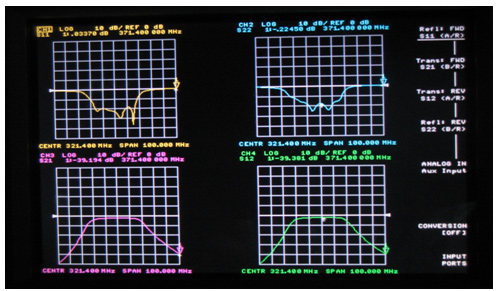

　　在該平臺上集成了脈沖矢量網絡分析儀，能夠在45MHz～20GHz的頻率范圍內，對T/R組件收發狀態下的S參數進行測量。


● 具有功率參數測試功能


　　在該平臺上集成了微波功率計，能夠在10MHz～20GHz的頻率范圍內，對T/R組件功率參數進行測量。


典型應用及示例

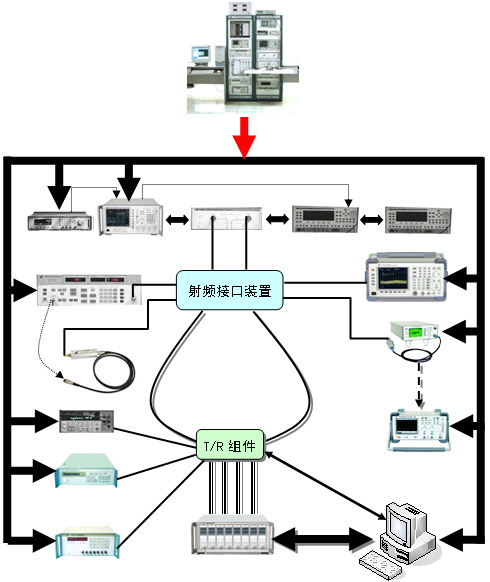

　　如圖所示，為一典型的T/R組件測試的連接框圖。
　　1)主控計算機對測試儀器和T/R組件的狀態控制，對T/R組件的測試，并對測試結果進行分析、處理，進行報表輸出；
　　2)AV1761、AV1792、AV1793電源負責為T/R組件供電；
　　3)矢量網絡分析儀對T/R組件收發狀態下的S參數進行測試；
　　4)頻譜分析儀器對T/R組件的頻譜特性進行測試；
　　5)功率計和示波器對T/R組件的功率參數和波形參數進行測試；
　　6)噪聲系數測試儀對T/R組件接收狀態下的噪聲系數進行測試；
　　7)萬用表負責對T/R組件的供電特性進行監控；
　　8)射頻接口裝置負責系統與T/R組件的測試通道切換。


技術規范

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
