產品綜述:
　　AV5110型電路板故障診斷系統可以對各種印制電路板進行功能測試和故障診斷，能將故障定位到元器件級，可用于科研、生產、試驗驗證以及維修等過程中電路板的檢驗和維護。
　　該系統主要由計算機、C尺寸13槽VXI機箱、1394零槽控制器、中央資源模塊、數字通道模塊、程控電源和VPC接口適配器等組成，能提供單模塊64通道，最多11模塊704通道的雙向IO，測試速率達到50Mbps，能對TTL/CMOS/ECL等電路進行故障診斷和故障定位。系統支持動態測試，可以滿足復雜時序電路的測試需求。

主要特點:
　　● 提供對VXI總線和GPIB總線的系統集成支持；
　　● 采用動態測試技術，輕松勝任組合邏輯和時序邏輯實時測試；
　　● 支持多種開發環境，實現測試程序之間共享測試數據，極大的簡化了TPS的開發工作；
　　● 提供電路板故障診斷領域完整工具集合，降低了開發難度；
　　● 支持IEEE 1445國際標準的數字測試交換格式；
　　● 探筆診斷過程中顯示被測UUT的實物圖或印制板圖，并以高亮、閃爍方式提示測試點；

提供對VXI總線和GPIB總線的系統集成支持

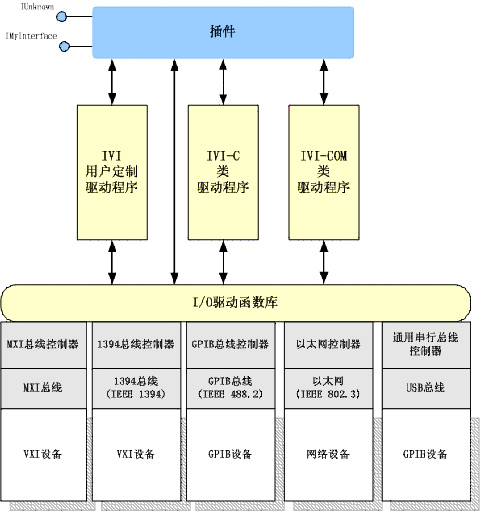

　　AV5110型電路板故障診斷系統既要適應UUT復雜的測試需求，也必須能夠根據UUT不同的測試精度選擇不同類型的測量儀器，因此提供對這兩種總線的集成支持是必不可少的。本系統設計的通用TPS管理-運行平臺是一個通用、開放、可擴展的軟件平臺。該平臺基本組成元素是插件，插件是可插拔的軟件模塊。平臺通過功能插件擴展其功能，通過測試插件執行測試程序。插件通過下圖所示的層次完成對儀器的控制。


采用動態測試技術，輕松勝任組合邏輯和時序邏輯實時測試

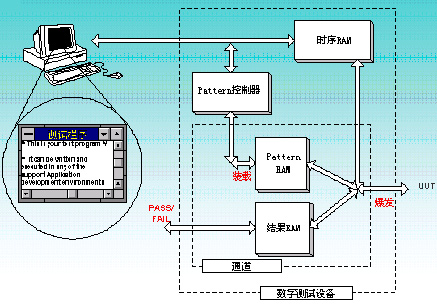

　　靜態測試是指以恒定的速率釋放激勵、觀察響應。這個速率是由主控計算機與硬件子系統之間的傳輸速率決定的。動態測試是指由硬件子系統的時序控制器控制激勵與響應的時序。靜態測試僅僅適用于組合邏輯，而動態測試不僅適用于組合邏輯，也適用于時序邏輯。
　　動態測試的特點如下：
　　● 精確控制激勵和響應的時序
　　● 在一個Pattern內激勵可以多次改變狀態
　　● 硬件子系統保證每一個測試通道均有存儲器支持
　　● 測試向量以爆發的方式發送給UUT
　　● 可進行循環和條件執行等復雜測試流程控制


允許用戶用多種開發環境開發測試程序，并且可以在測試程序之間共享測試數據，簡化了TPS的開發工作

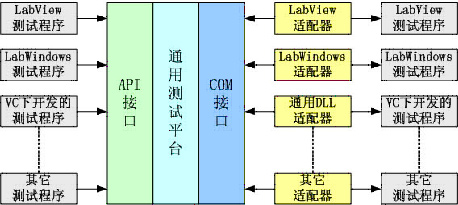

　　測試系統平臺軟件是一個通用的、開放的、可擴展的測試平臺，為不同的測試程序開發環境提供相對應的適配器，使得通用測試平臺可以運行不同開發環境下開發的測試程序，這些開發環境包括LabView、LabWindows/CVI 、Visual C++等。同時，測試平臺還對外提供了COM接口和API接口，測試程序可以通過這些接口與測試平臺進行交互，從測試平臺中獲取相關測試配置和測試屬性等。

提供電路板故障診斷領域完整工具集合，降低了開發難度


　　故障診斷系統軟件還提供了完整的電路板故障診斷工具集合，包括：
　　● IEEE1445后處理程序
　　● 數字電路故障診斷插件
　　● 探筆引導診斷軟件
　　● PCB圖形顯示及定位工具
　　● 探筆數據庫編輯器
　　● 神經網絡板級電路板故障診斷軟件
　　● 專家知識診斷插件
　　● 多種模擬測試插件
　　這些工具能有效的減少測試程序的開發難度，提高測試程序的開發速度。


支持IEEE1445國際標準的數字測試交換格式

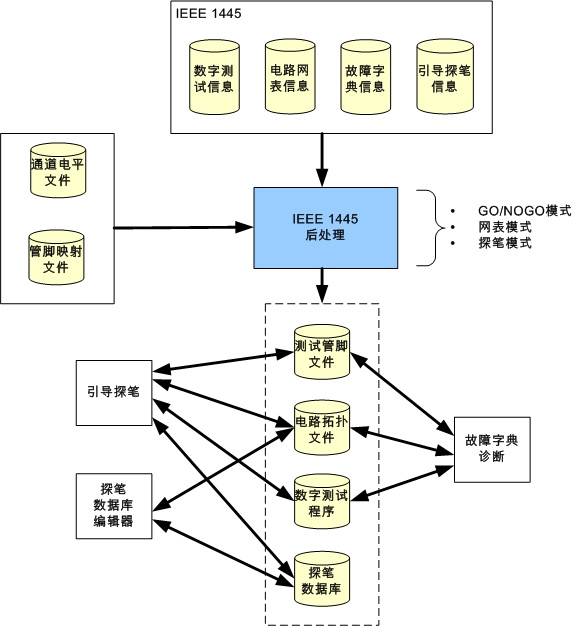

　　IEEE-1445數字測試交換格式是一種描述數字電路測試信息的國際標準的交換格式，共定義了39個后綴為tap的文件，每個文件有標準格式分別定義了一類信息。我們需要從這些標準格式的tap文件中提取數字測試數據，并通過我們的IEEE 1445后處理軟件轉換成測試系統能夠識別的數字測試數據庫。我們的3種后處理模式：Go/Nogo模式-用于生成數字測試程序；網表模式-用于生成被測UUT的網表信息；探筆模式-用于生成探筆數據庫。

探筆診斷過程中顯示被測UUT的實物圖或印制板圖，并以高亮、閃爍方式提示測試點


　　我們將圖形、圖像等可視化技術引入了電路板故障診斷領域。對于要探測的電路節點，我們可以在其實物圖片上通過閃爍方式標識出來，由于實物圖片具有良好的可參照性，因此能讓操作者迅速找到探筆要放置的位置。UUT圖形顯示已被設計為單獨的模塊，并提供了用于系統集成的接口。測試系統研究的引導探筆模塊就使用了該接口，從而在引導過程中為用戶提供可視化的引導過程。我們不僅可以顯示UUT的實物圖片，還可以顯示靜態的PCB圖。這對于某些用戶來說可能是需要的，因為PCB圖中反映了網絡的連接關系。

全中文操作界面、中文提示信息

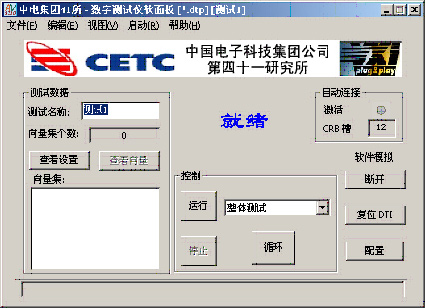

　　AV5110電路板故障診斷系統所有的軟件都采用中文操作界面，所有的提示信息也都使用中文。用戶根據界面提供的中文信息或提示可以很容易地使用該系統進行測試和診斷。

典型應用及示例

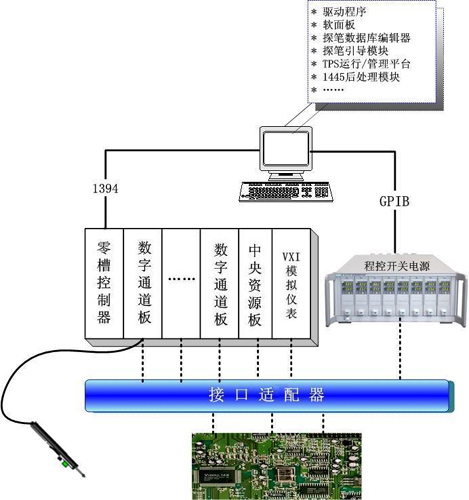

　　如下圖所示，AV5110由VXI主機箱、主控計算機、程控電源以及數字測試通道模塊、模擬測試通道模塊、中央資源板模塊等組成。主控計算機控制各個模塊協同工作，并負責對測試信息進行分析處理，得出診斷結果；程控電源負責給待測試電路板提供電源；數字通道板和模擬通道板在中央資源板的控制下對待測電路板施加激勵并采集相應信號。在需要精確故障定位時可以采用引導探筆的方式。選件AV6761型VXI模擬電路測試模塊是41所最新推出的一款高度集成的模擬測試儀表模塊。在C尺寸、單槽的VXI模塊上實現了32通道，每個通道集成了6個獨立的功能儀表，包括函數發生器、任意波形發生器、數字化儀、數字萬用表、限值檢測器以及定時器/計數器，能同時對多路信號進行多功能的測試，這就能在很大程度上滿足模擬電路對功能測試方面的高要求。
