產品描述

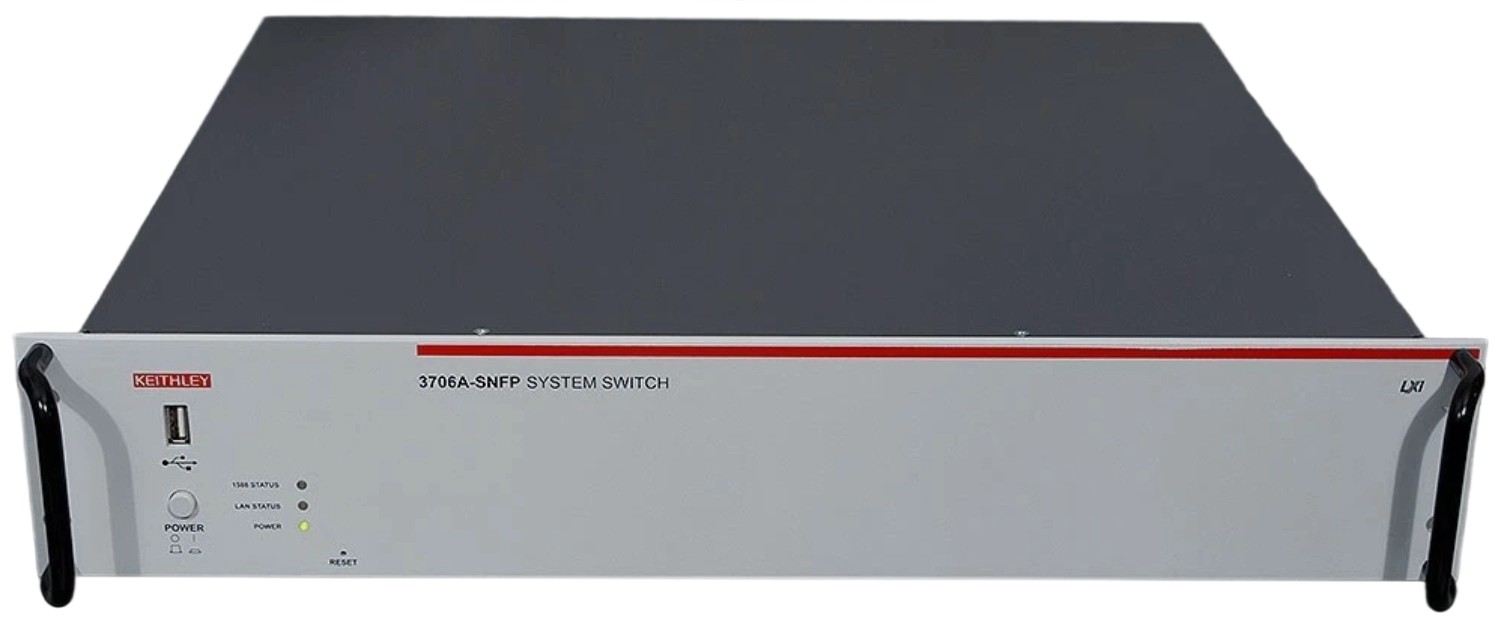

Keithley 3706A-SNFP 是一款 2U 高、19 英寸機架裝六槽系統開關主機（無前面板顯示器與按鍵配置）。它專為高密度、多通道自動測試而設計，可插入全系列 3700A 開關/控制及高密度矩陣卡，單機最高支持 576 條兩線或 720 條一線多路復用通道。主機集成 LXI、USB 與 GPIB 接口，并內置 TSP®（Test Script Processor）腳本引擎，可在儀器內部執行完整測試序列，顯著降低 PC 通信延遲，提升吞吐量。與可選的高性能 7½ 位 DMM 組合后，形成一體化開關+測量系統，適用于半導體、元器件、電源模塊及汽車電子的功能測試與數據采集。

主要特點

槽位數：6 個，兼容 3700A 全系開關/矩陣/數字 I/O 卡

通道密度：單主機可達 576 × 2-wire 或 720 × 1-wire 多路復用通道，或 2 688 × 1-pole 矩陣交叉點

DMM 選件：7½ 位分辨率，> 14 000 rdg/s（3½ 位）至內存

測量功能：DCV、ACV、DCI、ACI、2/4 線 Ω、頻率、周期、RTD、熱電偶、熱敏電阻

基本精度：DCV 0.0035 %，電阻 0.004 %（典型值）

接口：LXI Class C 以太網、USB-TMC、GPIB，支持 SCPI 與 TSP 腳本

數字 I/O：14 條可編程 TTL 線，用于設備握手或外部觸發

觸發系統：TSP-Link 擴展總線，最多級聯 32 臺 TSP 儀器，實現微秒級同步
