Pol-Mux 40G/100G信號OSNR測量
光信噪比（OSNR）長期以來被認為是波分復用（WDM）網絡的關鍵性能指標，這是因為它可在很短的時間內進行多通道信號質量評估。此外，OSNR可在幾分鐘內預測誤碼率（BER），而典型的BER測試必須運行數小時乃至數日。
IEC 61280-2-9標準將OSNR測量定義為信號功率與峰值間一半距離處噪聲之間的功率比。然而，該方法在ROADM或40G網絡中可能會導致結果有誤，因為峰值之間的噪聲水平不再直接與通道波長處的噪聲水平相關。EXFO的帶內OSNR測量方法是該挑戰的解決之道。
對于40G和100G的Pol-Mux信號來說，IEC或帶內方法都行不通。這就需要全新的測量方法：Pol-Mux OSNR。
市場上首款POL-MUX OSA
EXFO的Pol-Mux OSA是首臺用于Pol-Mux OSNR測量的第三方設備，它不受任何特定系統廠商的限制。調試助手是Pol-Mux OSA的主要功能，非常適合在開通期間進行Pol-Mux OSNR測量。它能夠根據通道關閉方法，提供極其精確的放大自發輻射（ASE）OSNR測量。
當用戶首先打開所有通道在接收器進行測量，然后每次關閉一個通道進行測量并獲取一系列曲線后，便可使用調試助手。接下來，Pol-Mux OSA通過易用的向?qū)нM(jìn)行Pol-Mux OSNR計算。
因此，調試助手可根據通道關閉方法顯著提高測量速度，并大幅減少潛在的人為錯誤。此外，調試助手還提供兩種符合標準的計算方法：一種符合IEC-61282-12標準（修訂中），而另一種符合中國通信標準化協會（CCSA）的YD/T 2147-2010標準。
WDM感知技術
- 智能設置，基于比特率、調制方案以及網絡配置（ROADM、濾波器等）對每個通道進行分析
- 首次測試便可獲得正確結果：告別臆測，消除重返現場
- 大幅減少培訓時間，因為可直接攜帶這款隨時可用的設備前往現場，實時測量DWDM
- 市場上最精確、適應力最強的帶內方法
分析任何WDM網絡

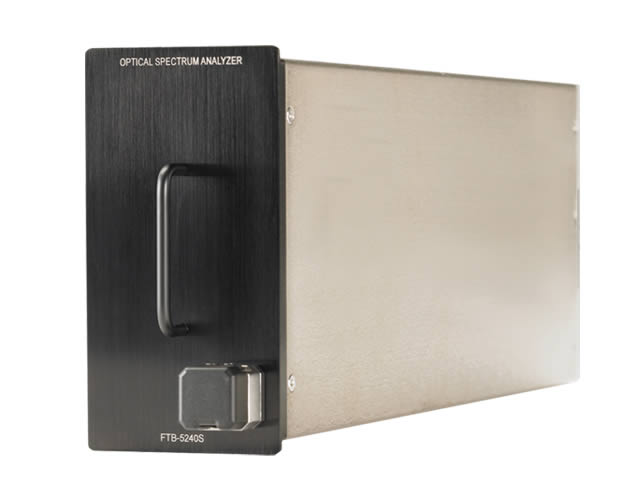

FTB-5240S和FTB-5240BP光譜分析儀（OSA）系列涵蓋了DWDM應用以及從25 GHz DWDM到CWDM的所有通道間隔。這就是我們說的“完美性能”，無論您的網絡特性和測試要求如何。
