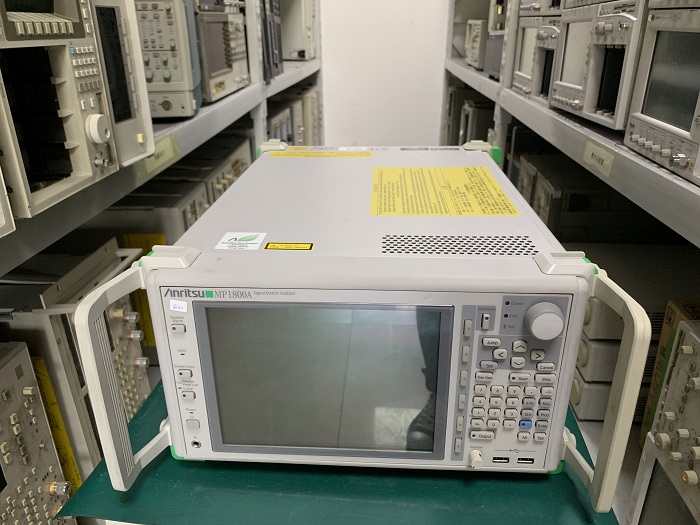

Anritsu/MP1800A/銷售、租賃、回收|安立 MP1800A 選件MU181000A+MU181020A+MU181040A信號矢量分析儀

• Anritsu/MP1800A/銷售、租賃、回收|安立 MP1800A 選件MU181000A+MU181020A+MU181040A信號矢量分析儀
• 欲購買或租賃Anritsu/MP1800A/銷售、租賃、回收|安立 MP1800A 選件MU181000A+MU181020A+MU181040A信號矢量分析儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

• 工作帶寬 0.1 Gbit/s 至 32.1 Gbit/s
• 高質量，低抖動波形
• 支持高達 32.1 Gbit/s 抖動容限測試（SJ、RJ、BUJ、SSC 和兩音 SJ）
• 高輸入靈敏度和寬相位容限 – 信號質量分析
• 無源光網絡突發信號檢測與環路測量
• 支持光接口
• 串?dāng)_測試使用多通道配置（8 通道）
• 32.1 Gboud 4/8 PAM信號發生器和準確4PAM BER測量
• 32.1 Gbit/s 時鐘恢復

• 信號質量分析儀 MP1800A是高度可擴展的插入式，模塊型誤碼率測試器（BERT）。它集成了：

  • 脈沖碼型發生器（PPG）模塊，用于輸出低固有抖動，高質量和高振幅信號
  • 誤碼分析儀（ED）模塊，具有高輸入靈敏度，內部時鐘恢復選項，支持包括突發碼型，浴盆抖動和眼圖測量在內的信號分析
  • 抖動調制源模塊，用于設備抖動容限測試，可生成各種類型的抖動，例如 SJ，RJ，BUJ，SSC 等
  • 低相位噪聲合成器模塊








  MP1800A BERT 支持 0.1 至 32.1 Gbit/s 的寬帶碼率，適用于各種應用的信號完整性分析，例如 100 GbE （25Gx4），OTU-4 （28Gx4），32G DP-QPSK，CEI-28G，32G FC，Infiniband EDR（26G）等等。另外，MP1800A 與 MP1821A 和 MP1822A 相結合，可支持最高56 Gbit/s的誤碼率 （BER） 測試，從而可輕松升級至 BERT，進行下一代應用的開發，例如 CEI-56G-VSR。

  每個 MP1800A 系列 PPG 或 ED 模塊（BERT）的信道數可在 1ch，2ch 或 4ch 中選擇，在 32 Gbit/s 下可支持最多 8 個信道的多信道同步。因此，AOC，QSFP+，CXP，CFP 等等的每個信道可同時測量，實現了串?dāng)_和抖動容限評估測試。

  PPG 模塊可輸出最高 3.5 Vp-p 的高振幅信號，支持需要高振幅信號的調制器（例如 EA 和 EML 等）的一體化評估，且有助于改進高質量光學調制器的開發效率和生產效率。除了生成 IEEE 和 ITU-T 突發和輔助信號以評估 E-PON，G-PON 和 10GE-PON光學模塊外，生成的突發數據和輔助信號可自動設置輸出定時，從而縮短評估時間，改進評估質量。

  ED 模塊具有 10 mV 的高靈敏度，以及 1 秒或更小的高速自動調整（自動檢測閾值水平和相位點），支持低輸出振幅設備的精確，有效測量，例如數據中心 AOC。安裝時鐘恢復選項可幫助具有不同 Tx 和 Rx 時鐘的 SERDES 實現壓力抖動容限測試，并在單個模塊內實現無時鐘設備（例如 AOC）的 BER 測量。

  MP1800A 與 4Tap Emphasis MP1825B 相結合，可生成高速互聯標準（最高 32.1 Gbit/s，例如 CEI-28G，32G FC，Infiniband EDR（26G））所需的 2 階和 3 階預加重，以及 4 階信號。由于每一階可單獨更改，可始終確保精確的預加重。MP1825B 4Tap Emphasis 作為 MP1800A 的遠程射頻頭，盡量靠近 DUT 放置可最大限度地減少電纜損耗等因素的影響，維持最高信號質量。另外，透明的數據和時鐘輸入抖動支持使用預加重信號執行精確的抖動容限測試，可實現高水平的信號完整性分析。

  開發高速背板和 400 GbE 所需的4 和 8PAM 數據信號可使用 4/8 PAM 轉換器 MZ1834A/MZ1838A 來生成，并結合 MP1800A 來配置高質量 PAM 信號發生器，基于 MP1800A 高質量 NRZ 波形和寬帶無源型 PAM 轉換器確保 S/N。

  最后，4PAM 數據信號三幅眼圖的誤碼率可使用 功率分配器 K241C，功率分離器 K240C及 高靈敏度 ED MU18304xB 的組合同時進行測量。MP1800A 是實現 4PAM 信號精確 BER 測量的理想平臺，可使用長期存儲可編程碼型功能和誤差遮蔽功能來濾除不需要的誤差。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
