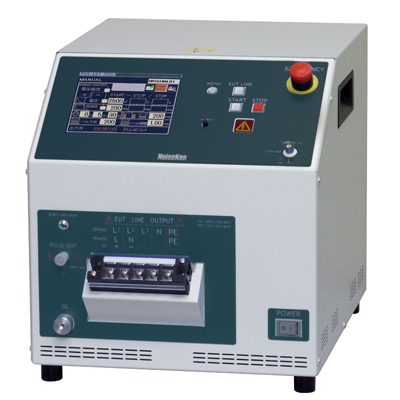

NoiseKen/FNS-AX3/電快速瞬變脈沖群模擬試驗器

• NoiseKen/FNS-AX3/電快速瞬變脈沖群模擬試驗器
• 欲購買或租賃NoiseKen/FNS-AX3/電快速瞬變脈沖群模擬試驗器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

包括寬頻頻譜的雜訊,可能會在一開關或電驛ON/OFF感應負載時附帶產生,因此,可能會因?yàn)樵肼暩�線路或基板圖形耦合,造成電子設備內部IC的反射,共振或放大,而使設備發生故障。此噪聲有2個侵入路線,其一是透過電源線或互聯機傳導,其二是當作電磁波在空間中傳輸并流入內部電路,最終,導致跟電路的此種耦合。"NoiseKen"INS系列及FNS系列,可再現及模擬此種雜訊,以便測試電子設備在這種噪聲影響下,是否會發生故障或仍可正確操作? FNS系列符合由IEC國際電工委員會標準化的IEC61000-4-4標準,而INS系列則符合一些日本標準(參考P24)。"NoiseKen" INS系列中,由于噪聲除了注入到線對地之間(共模)外, 可注入到線對線之間(正常模式),因此,可實現更有效率更有依據的噪聲對策。

特征

• 符合IEC 61000-4-4 edition 3 (2012) & Amendment 1 (2010) to edition 2標準的電快速瞬變脈沖群模擬試驗器。
• 最大4.8KV的輸出電壓，最高2MHz的脈沖頻率，可進行遠超標準的試驗。
• 通過程序掃描模式可連續進行長時間的試驗。
• 采用觸摸屏，設定畫面可視性強。
• 通過4種試驗?zāi)Ｊ?IEC/手動/程序/掃描)進行各種目的的試驗。
• 和大容量DCN組合(100A或150A)，可向各種EUT進行耦合試驗。
• 通過耦合夾和EMS探頭套件等選件，可進行信號線和PCB板的噪聲對策試驗。

規格

項目		FNS-AX3-A16B	FNS-AX3-B50B
輸出電壓		200～4800V
脈沖波形*（50Ω負載時）		上升時間5ns±30％ 脈沖寬度50ns±30％
脈沖波形*（1KΩ負載時）		上升時間5ns±30％ 脈沖寬度35ns～150ns
極性		正或負、每個脈沖極性可反轉
脈沖頻率		0.1KHz～2MHz
脈沖時間		1～1000個或者連續（根據條件有限制）、 可進行時間設定
脈沖周期		10ms～1000ms 10ms步進
脈沖連續輸出功能		最高10KHz（0.2～1kV）
輸出阻抗/輸出形式		50Ω
輸出端口		同軸(脈沖輸出)
耦合電容/隔直電容		33nF/10nF
頻率調制		脈沖頻率的設定值可在0～－10％間調制
計時器		1s～99h59m59s， 脈沖連續模式和極性反轉時最長10分鐘
外部觸發TTL		下降沿最小觸發間隔10ms～
脈沖串同步	非同步	與受測設備無關的電源頻率
	同步	和被測物非同步或者同步（0～359°1°步進）
被測物（EUT）電源容量		單相3線 AC85～240V16A 50/60Hz DC125V16A	單、3相5線 AC85?500V50A 50/60Hz DC125V50A
耦合線		L, N, PE	L1, L2, L3, N, PE
耦合模式		普通模式
尺寸		（W）320×（D）352×（H）400mm
界面語言		English, Chinese, Korean or Japanese
重量		約14kg	約19kg

* 波形精度的保證范圍5～100KHz

畫面說明

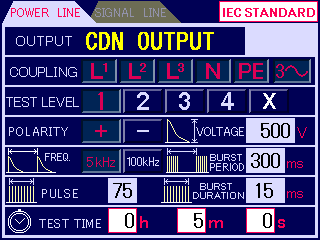

IEC（測試等級）模式

預設的符合IEC61000-4-4
標準的測試參數

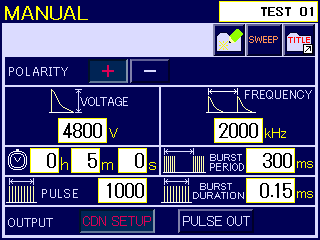

手動模式

帶說明的圖形顯示

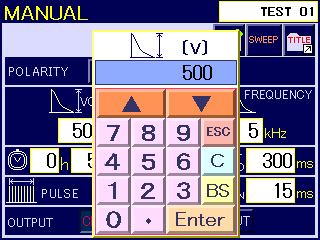

參數設置

觸摸參數需要數字式輸入，
會顯示出一個10鍵的屏幕

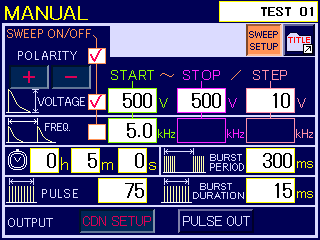

自動上升

這些是輸出電壓、脈沖重
復頻率、位相角、極性和
耦合線的參數，可以自動
上升或調整。
