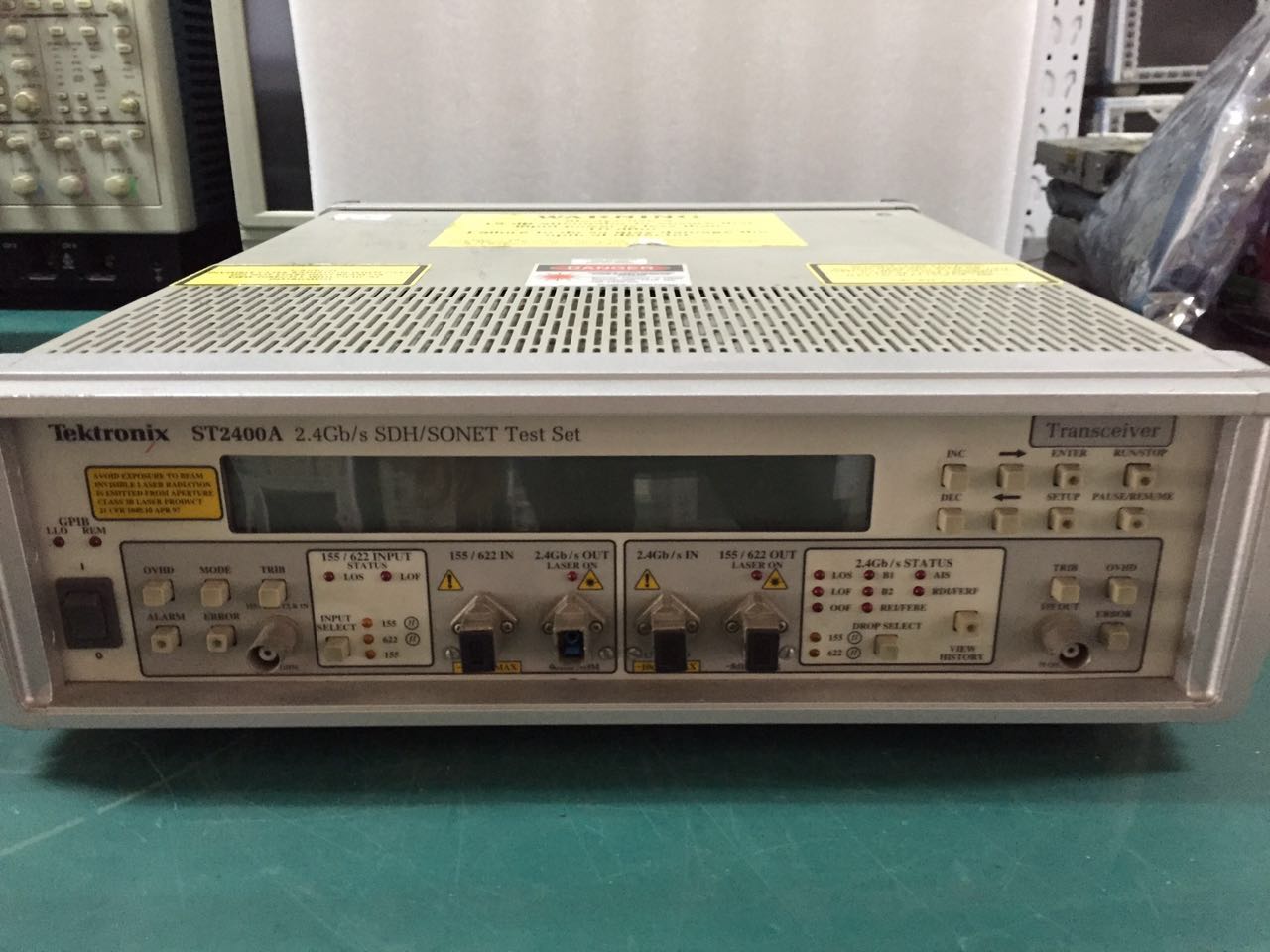

Tektronix/ST2400A/SDH/SONET測試儀

• Tektronix/ST2400A/SDH/SONET測試儀
• 欲購買或租賃Tektronix/ST2400A/SDH/SONET測試儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

ST2400A是專門為2.5G bit/s密集波分復用系統（DWDM）測試而設計的STM-16/OC48測試儀表。便攜的設計，靈活的配置，完整的工作方式，簡單的輸入/輸出特性，強大的軟件和完善的誤碼警測試能力。

特點
　　便攜STM-16分析儀
　　單發，單收及收發三種配置
　　DWDM多通道并行誤碼測試
　　低誤碼率加速測試
　　內部，外部及通過三種工作模式
　　高性能光口
　　STM-16電口可應用于光電器件測試

發送指標：
發送波長：1310nm±6nm; 1550nm±5nm
輸出功率：0dBm（典型）
光譜寬度：1nm（調制式最大值）；0.3nm（典型）
波長穩定度：>±1nm
邊模抑制比：30dB
輸出功率偏差：±0.1dB（CW模式）
調制與非調制模式功率偏差：±0.4dB（典型）
消 光 比：>10dB

光波形：
按照ITU-T G.691/G.957 Bellcore GR-253-GORE/GR-2918-CORE
激光
Class IIIB 21 CFR 1040.10
Class 3A IEC 825-1.SDHL-16.1/SONETLR-1.1550色散
1800ps/nm; SDHL-16.2/SONET LR-2.2488 Gbit/s電口
時鐘及數據接口，ECL，需匹配負載接入50歐偏置橋進行終接
接口SMA ECL
高電平：0.98 V (min)
低電平：1.95V (min); 1.63V (max)

支路插入接口
155Mbit/s電口
75ΩBNC CMI ITU-T
G.703 Bellcore GR-253-CORE
155/622 Mbit/s光口
寬帶輸入1250nm至1600nm
靈敏度：28dBm過載電平：8dBm
2.488Gbit/s開銷編輯
可編字節
JO，E1，F(xiàn)1，D1-D3，K1，K2，D4-D12，S1，M1，E2

告警加入
LOS，LOF，MS-AIS/AIS0L，MS0-RDI/RDI-L
LOS：1至127μs（分辨率1μs）
LOF，MS-AIS/AIS-L，MS-RDI/RDI-L：1至127幀（分辨率1幀）
全部：0.1至9.9s（分辨率0.1s）
連續或關閉
間隔控制：連續開/關
加入時間：0.1至9.9s
空閑時間：1.0至30s
分辨率（所有）：0.1s

誤碼加入
B1，MS-REI/REI-L，比特

誤碼控制
B1（BIP-8）：單個誤碼或連續誤碼率，2.5E-5至0.1E-9
B2（BIP-24）：在一個或所有通道中的單個誤碼或連續誤碼率，1.0E-3至0.1E-9
B3：在一個或所有通道中的單個誤碼或連續誤碼率，1.0E-3至0.1E-9
MS-REI/REI-L：M1字節超值
在單個，連續，或持續時間為0.1至9.9s幀中每幀插入0至255個誤碼；分辨率為0.1s
比特誤碼：在被選STM-1/STS-1支路或交叉2.488Gbit/s幀中加比特誤碼。單個誤碼或連續誤碼率，1.0E-3至0.1E-9
間隔控制：重復開/關
加入時間：0.1至9.9s
空閑時間：1.0至30s
分辨率（所有）：0.1s

其它接口
時間同步輸出：1/8速率，AC-耦合，300mVp-p（最小），SMA連接器
幀同步輸出：50Ω，ECL，25.8ns脈寬，BNC連接器

事件觸發輸出：
50Ω，TTL，25.8ns脈寬，BNC連接器。
各告警，誤碼，或開銷事件（可選）的脈沖發送。

接收指標
2.488Gbit/s光接收：
類型：InGaAs APP
輸入容限：±20ppm
波長：1250-1600nm
靈敏度：10^-12BER時
最小：28dBm
過載：10^-12BER時：10dBm
輸入反射：好于-27dBm
門限偏移：100個未校準設置，工廠范圍的優化初始設置為：±150mV（典型）

2.488 Gbit/s電口輸出
AC-耦合50Ω終端ECL時鐘和數據接口；可使ST2400A在電輸出與電輸入通過偏置橋終端環回時進行無誤操作；在數據眼圖中央±50ps時抽樣數據有效；SMA接頭
ECL指標：在高輸入電壓，25℃時，-0.98V（最小），在低輸入電壓，25℃時，-1.95（最小）及-1.63V（最大）
輸入頻率范圍：2.48832Gb/s±20ppm
輸入抖動容限：符合Bellcore GR-253-CORE及ITU G.825標準155/622 Mbit/s輸出定時：由2.488Gb/s輸入中的恢復時鐘分隔而來

支路解出接口
允許外接測試設備如Tektronix CTS850,CTS710,或ST112進行凈荷分析
155Mbit/s電口：75ΩBNC CMI符合
ITU-T G.703和Bellcore GR-253-CORE（在25℃±5℃）
155/622 Mbit/s光口：
波長：1310nm(1273-1355nm)
最小平均功率：-15dBm
最大平均功率：-8dBm
級別：I-4.1/IR-1
類型：Class 1 laser
符合IEC 825-1和21CFR 1040.d

特性
環境
溫度：
工作狀態：0至+40℃
非工作狀態：-20至+60℃
電磁兼容性
符合EC委員會指導性89/336/EEC。低電壓及指導性73/23/EEC
放射標準EN50081-1：A類輻射和傳導物質

激光安全性
激光輸出：鍵盤控制，遠端控制及前面板LED指示以確保操作安全性
2.88Gbit/s光輸出：等級IIIA符合IEC 825-1；等級IIIB符合21CFR 1040
155/622 Mbit/s光輸出：等級I符合IEC825-1及21 CFR 1040

功耗
輸入功耗：電壓要求（自動-調節）：110（90至135）VAC或220（180至270）VAC
電源頻率：47至63Hz
功耗：最大250瓦

適配器
光適配器：用戶可從中選一：FC/PC，SC/PC或ST/PC

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
