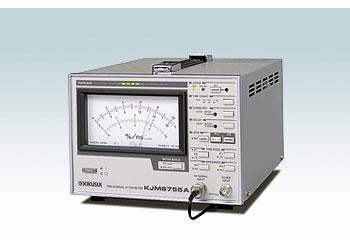

時間間隔抖晃測量儀KJM6755A WITH GPIB

概要：

KJM6755A是一款可基于時間間隔分析器進行從RF到CLOCK測量和求取同等果和精度的時間間隔抖晃測量儀，它符合DVD Specifications for Read-Only Disc Ver1.0 （DVD-book） 中規(guī)定的測量方法。KJM6755A在抖晃測量中采用了專門的電路，與時間間隔分析器相比，產品價格大幅度降低。另外，還裝備有不僅可以進行限幅后的2值化信號測量，而且還可以進行限幅前RF信號中的抖晃測量的“對稱追蹤電路”，可僅僅通過RF信號進抖晃測量的“PLL時鐘脈沖再生電路”，可從拾波器輸出信號直接進行抖晃測量的“均衡器電路”。
※注：信號輸入時的PLL時脈沖再生電路的追蹤頻率為25〜30MHz。

特點：

1.標準搭載有DVD標準速PLL，EQ

2.對應時鐘脈沖頻率為25MHz〜150MHz的2信號試驗

3.可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號

4.通過自動遲延，對RF后的時鐘脈沖相位進行最佳管理

5.通過LED監(jiān)控器亮度顯示抖晃分布

6.可通過GPIB（選購件）進行全控和讀回

選購件（關聯(lián)產品）：

OP01-KJM
[有源探頭] 輸入1MΩ、輸出50Ω（切實傳輸探測后的信號）、可從拾波器直接探測信號（可從40mVp－p 起使用）。
