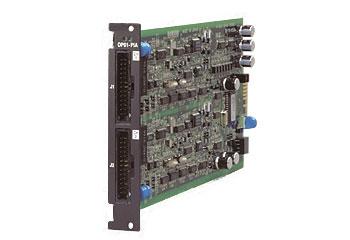

電源控制器OP01-PIA

概要：

PIA4810是對應模擬和數字的電源控制器。該系列具備GPIB、RS-232C、TP-BUS（Twist Pair-BUS）和4個插槽。此插槽上可以安裝4塊專用控制板（OP01-PIA／OP02-PIA），該專用控制板可以模擬控制我公司的直流電源或電子負載裝置。而且每塊專用控制板可控制2個通道，也即1臺最多可控制8個通道。此外還可以通過TP-BUS連接來增設控制通道的擴展單元（PIA4820），由此構件起適應各類需求的電源系統。只要是帶有我公司數字遠程控制的直流電源（PAS系列等），即可通過TP-BUS直接連接起來，最多可對32臺進行數字控制。另外，PIA4830是為此數字控制專用型號而準備的擴展單元。

特點：

1.采用基于插入方式（后面部）的擴展性和靈活性卓越的結構。

2.備有兩種控制板。用戶可根據需要選購。

3.采用了便于擴展的TP-BUS。TP-BUS可延長到200m。

選購件（關聯產品）：

1.Wavy for PAS&PWR
[編制程控軟件] PAS，PWR系列（+PIA4830/4850）用編制程控軟件

2.SH10
[電源控制器用選購件] SHUNT UNIT（2.5〜10A）

3.SH50
[電源控制器用選購件] SHUNT UNIT（12.5〜50A）

4.TU01-PIA
[電源控制器用選購件] PAD-L系列用終端單元。※PAD600-1.5L被除去

5.TU02-PIA
[電源控制器用選購件] PAN-A系列用終端單元

6.SC01-10
[電源控制器用選購件] 屏蔽型26芯扁平電纜（約1.0m）

7.SC01-20
[電源控制器用選購件] 屏蔽型26芯扁平電纜（約2.0m）

8.SC03-PIA
[電源控制器用選購件] 屏蔽型電纜（對應OP01-PIA、PMC-A（14 pins））

9.SC04-PIA
[電源控制器用選購件] 屏蔽型電纜（對應OP02-PIA、PMC-A）

10.SC05-PIA
[電源控制器用選購件] 屏蔽型電纜（對應OP01-PIA、PMC-A（26 pins））

11.IF01-PAK-A
[電源控制器用選購件] PAK-A系列用接口卡（工廠選購件）

12.408J-101
[GPIB電纜] GPIB電纜，長度：約1m

13.408J-102
[GPIB電纜] GPIB電纜，長度：約2m

14.408J-104
[GPIB電纜] GPIB電纜，長度：約4m

15.KRA3
[機柜適配器] 機柜適配器（英制尺寸）*對應機種：PWR，PAS，PMR，PMP，PAK-A，PMC，PMC-A，PCR500M，PLZ-4W，PLZ-3W/3WH，PIA4800

16.KRA150
[機柜適配器] 機柜適配器（米制尺寸）*對應機種：PWR，PAS，PMR，PMP，PAK-A，PMC，PMC-A，PCR500M， PLZ-4W，PLZ-3W/3WH，PIA4800

17.B2-PIA4810/20
[支架] 將PIA4810 與 PIA4820 固定到RMF4（4M）上時所需的機柜裝配框架支架

18.KBP3-2
[備用面板] KRA3 和150用備用面板，橫寬：1/2

19.KBP3-3
[備用面板] KRA3 和150用備用面板，橫寬：1/3

20.KBP3-6
[備用面板] KRA3 和150用備用面板，橫寬：1/6
