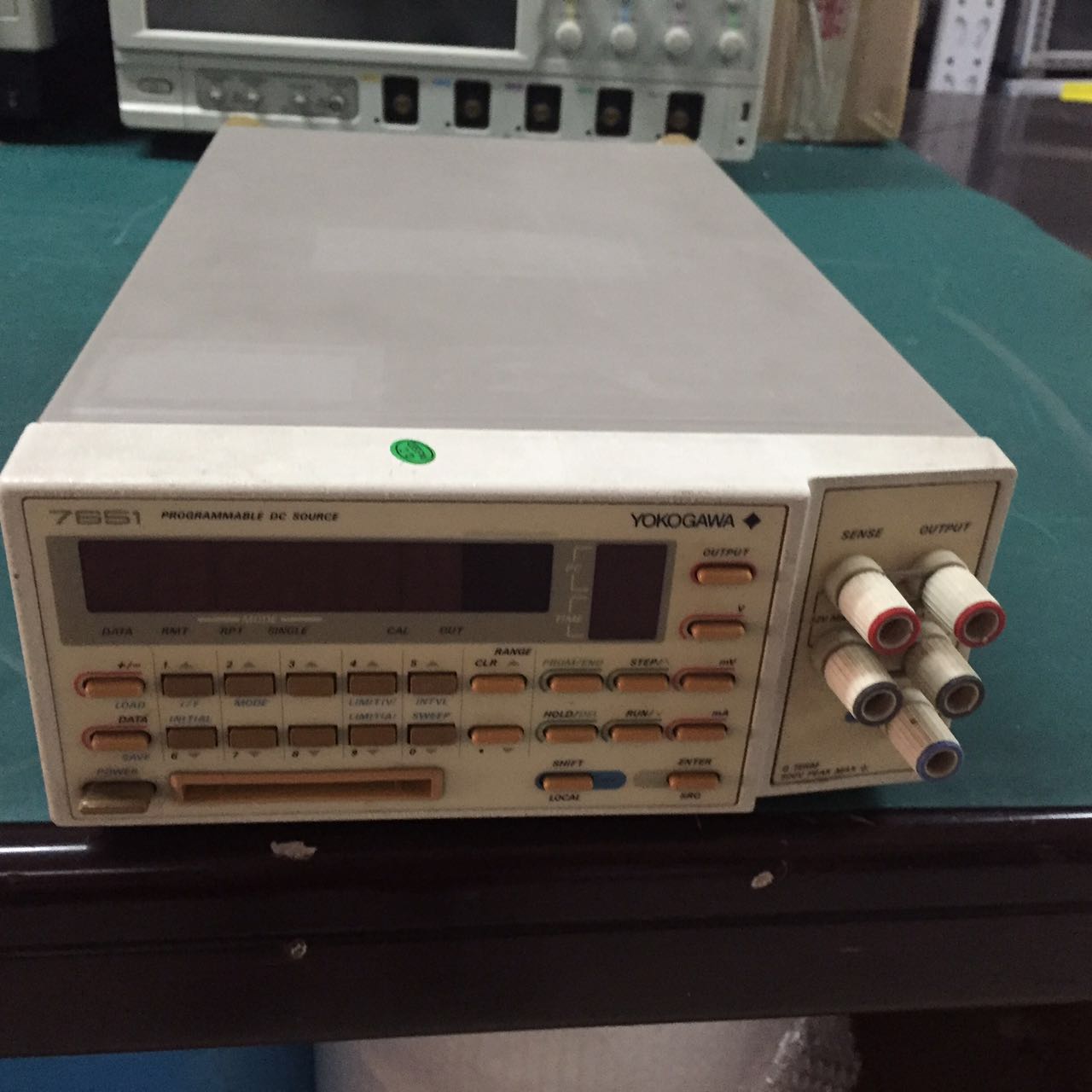

YOKOGAWA/7651/流電壓電流標準發生器

• YOKOGAWA/7651/流電壓電流標準發生器
• 欲購買或租賃YOKOGAWA/7651/流電壓電流標準發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

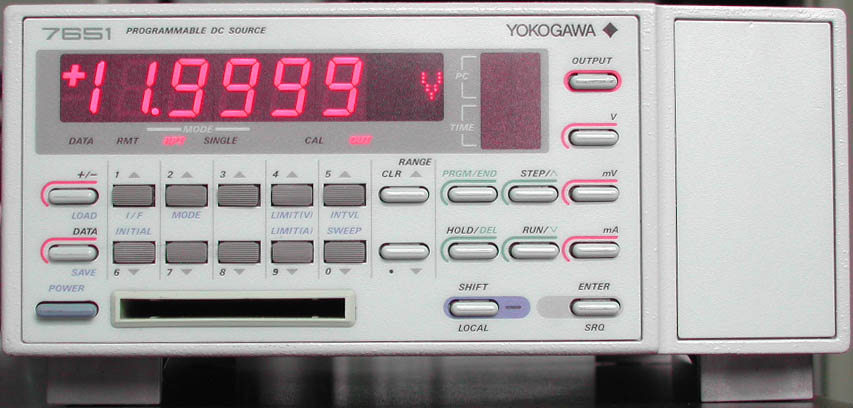

7651是使用YOKOGAWA最先進DC標準技術開發的通用DC電源。此雙路乘法型D/A轉換器既能提供高速響應又能提供高分辨率。7651還提供高精度和穩定性。除了電源功能(電流源)，7651還提供Sink功能(電流吸入)，因此不僅可用作DC電壓/電流源，還可用作高精度電子負載。此外，還提供了一系列強大的功能作為標準配置，以滿足系統使用需求，比如最多50步的編程功能、能夠存儲7種程序模式的IC存儲卡以及GP-IB接口。此7651能夠用于廣泛的現場應用，從研發到生產線、服務和維護都可使用。詳細指標PDF文檔下載

特點和優點

• 高精度輸出 (90 days, 23 ± 5 °C)
  設定值的±0.01% ±200 μV (10 V 檔)
  設定值的±0.02% ±100 nA (1 mA 檔)
• 高分辨率：100nV (DC V，10mV量程)
• 快速響應 : 10 ms ± 0.1%
• 低噪聲 : 15 μVp-p (1V 檔 DC to 10Hz)
• 連續輸出 間歇輸出 編程控制

吸入和電源功能

傳統的DC源只具有電源(輸出)功能，而沒有功率吸收(吸入)功能。除了電源功能，7651還提供吸入功能，因此可用于實現電池的放電特性，或作為恒流電子負載實現電源的輸出特性。而且，吸入和輸出功能可實現四象限運行，因此7651既可驅動電容性負載也可驅動電感性負載。

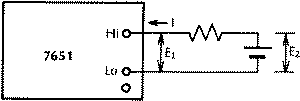

作為可靠的恒壓源

E1 > E2吸入操作。即使使用有源負載也可生成恒定電壓。

雙極輸出，無毛刺

7651的雙極輸出在執行極性切換時不使用機械觸點，因此不會產生任何異常電壓或電流。基于此特性，真正實現了從負極最大輸出到正極最大輸出的連續輸出變化。在固態物理實驗中，可方便地對零交比較器或EMF消除器的極性切換進行評估。

在同一范圍內，電壓或電流的變化不生成毛刺。

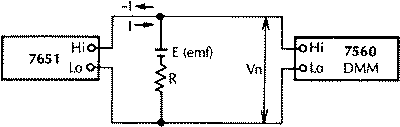

超導電阻測量

V1 = I*R + E
V2 = -I*R + E
V1 - V2 = 2I*R

可編程電壓/電流限制器

可對限制點進行編程，以1~30V范圍作為電壓限制器，以5~120mA范圍作為電流限制器。
即使限制器遇到過載或輸出短路等情況，通過移除過載，7651也能自動從限制狀態恢復到正常狀態。

校準功能

校準軟件集成在7651中，通過前面板按鍵操作或通過通信(無需開蓋)執行校準。因此，通過其校準功能，任何人都可毫無困難地保持7651的精度。

GP-IB接口(標準)

可根據系統需要選擇GP-IB接口。通過這些接口，可實現以下功能。

• 面板按鍵操作執行的功能
• 設置數據輸出
• 面板設置數據輸出
• 程序步驟設置/讀取
• 狀態字節輸出

規格

• 電壓輸出：0 - 32V (最大輸出電流 ±120mA)
  12.0000mV 檔：100nV，輸出電阻：約 2Ω
  120.000mV 檔：1μV，輸出電阻：約 2Ω
  1.20000V 檔：100μV，輸出電阻：小于 2mΩ
  12.0000V 檔：100μV，輸出電阻：小于 2mΩ
  32.000V 檔 ：1mV，輸出電阻：小于 2mΩ
• 電流輸出：0 - 100mA (最大輸出電壓 ±32V)
  1.20000mA 檔：10nA，輸出電阻：大于 100MΩ
  12.0000mA 檔：100nA，輸出電阻：大于 100MΩ
  120.000mA檔 ：1μA，輸出電阻：大于 10MΩ
• 通信功能：借助GP-IB或RS-232C接口(標準件)
• 程序功能：最多50步，IC存儲卡可保存7個模式，間歇/掃描時間的設定

其它特征

• 外部觸發功能
• 軟件校準功能
• 可編程電壓/電流限制功能
• 極性翻轉時，無沖擊脈沖
• 765101 可編程DC電壓/電流源(前面板輸出端子)
  765111 可編程DC電壓/電流源(后面板輸出端子)

This product was discontinued on 2010/9/30. GS200 is a replacement product.

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
