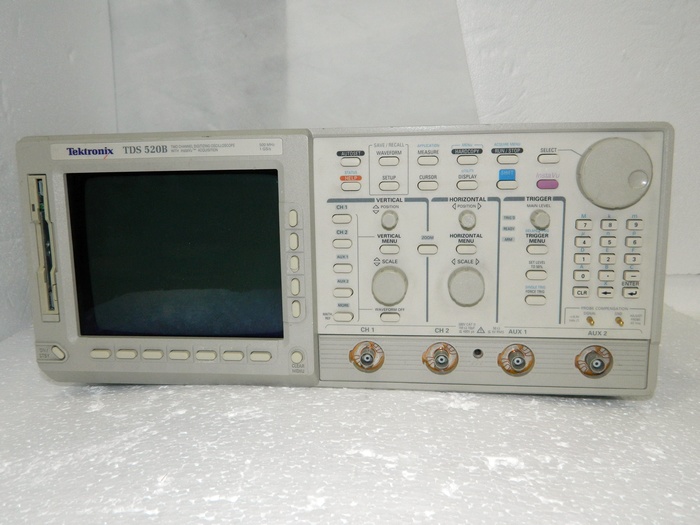

Tektronix/TDS 520B /美國泰克TDS 520B 數字示波器

• Tektronix/TDS 520B /美國泰克TDS 520B 數字示波器
• 欲購買或租賃Tektronix/TDS 520B /美國泰克TDS 520B 數字示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品簡介：
Performance Characteristics of the TDS520B性能特征TDS520B




Form Factor外形尺寸
Benchtop臺式

Bandwidth帶寬
500 MHz 500兆赫

Number of Channels通道數量
2 ch 2通道

Simultaneous Channels同步信道
2 ch 2通道

Simultaneous Maximum Sampling Rate/ch同時最大采樣率/通道
500 MSa/s 500生活津貼/秒

One ch.一個通道。 only max.只有最大。 sampling rate采樣率
1 GSa/s 1 GSa / s的

Max.最大。 Record Length記錄長度
50000 pt/sec 50000角/秒

Min.最小。 Vertical Sensitivity垂直靈敏度
1 mV/div 1 mV / div時

Maximum Vertical Sensitivity最大垂直靈敏度
10 V/div 10伏/分區

Channel to Channel Delay通道間延遲
50 ps 50 ps的

Rise time上升時間
700 ps 700 ps的

Number of Bits數位
8 bits 8位

Input Impedance輸入阻抗
1 MOhm 1歐姆

Input Impedance (alternate)輸入阻抗（候補）
50 Ohm 50歐姆

Input Coupling輸入耦合
AC,DC,GND交流，直流，GND

Maximum Input Voltage最大輸入電壓
400 Vrms 400 Vrms的

Main time base - lowest主時基-最低
500 ps/div 500個PS /分區

Main time base - highest主時基-最高
10 s/div 10秒/格

Timebase accuracy時基精度
.0025 % 0.0025％

Trigger Source觸發源
External,Internal外部，內部

Trigger Modes觸發模式
Auto,Edge,Logic,Normal,Pulse,Single汽車，邊緣，邏輯，普通，脈沖，單

Minimum Trigger Holdoff最小觸發隔離場隔離
16 ns 16納秒

Minimum Glitch Trigger最小毛刺觸發
1 ns 1毫微秒

Display Type顯示器類型
Color CRT彩色顯像管

Display Size屏幕尺寸
17.78 cm一十七點七八厘米

Display modes顯示模式
Dot,Persistence,Vector點，持久性，矢量

Display Update Rate顯示更新率
150 wv/sec 150西弗吉尼亞州/秒

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
