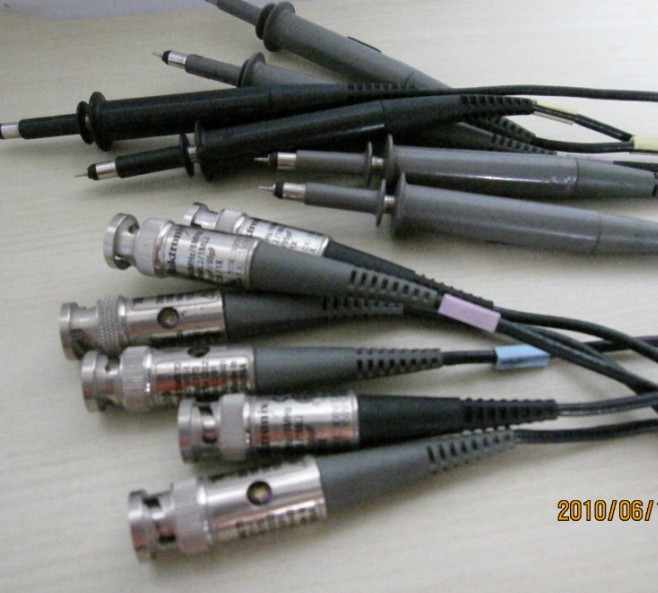

Tektronix P2200泰克無源電壓探頭

低電容探頭P6150·P6158

特點和優點: P6150: 9GHz帶寬 低阻抗Zo TDR無源探頭 在超高頻率中實現了低電容負 荷可互換衰減器配件：1X/10X P6158: 3GHz帶寬 1.5pF輸入電容 1kΩ輸入電阻 22VRms最大輸入電壓 在TEKPR0BE接口的儀器上激活20X 讀數 緊湊型探針配件，兼容各種泰 克配件 和適配器

應用: P6150: 微波通信、信號處理和邏輯應用中的 高速器件分析 ECL、GaAs和其它邏輯電路及器件的傳 輸延遲測量 電路板阻抗測試(TDR) 高速取樣系統 P6158: 高速器件分析 ECL、GaAs和其它邏輯電路及器件的傳 輸延遲測量 電路板阻抗測試(TDR) 高速取樣系統

P6150DC到9GHz探頭 P6150是一種9GHz帶寬、10X衰減的低阻抗探頭，是為SD2X系列取樣/TDR、插件而設計的。探頭由可互換的、擰入式衰減頭配件和SMA至SMA電纜組成。它包括一系列電路和接地連接，可以優化與被測器件 的連接，同時保持高信號保真度。 性能 P6150 額定長度-1米。 衰減-10X，±2％：1X，±2％ 帶寬-9GHz，≥3GHz： 上升時間-<138．8ps，≤170ps. 輸入電阻/電容-500Ω/<0.15pF，50Ω 無。 最大輸入電壓-12.5VRMS。 傳輸延遲-4.40nS±0.1ns。 推薦儀器 TDS8000、CSA8000、TDS820、11801C、 CSA803C、TDS7404、CSA7404、TDS6404。 及帶TCA-SMA適配器的TDS6604。

P6158DC至3GHz探頭 P6158是—種3GHz帶寬、20X衰減的低電容探頭。P6158特別適合高速應用，因?yàn)樗�能夠把頻響擴展到3GHz。BNC連接器采用編碼，把具有TKEPROBE電源接口的示波器刻度系數校正為20X衰減。為方便SMD探測，P6158標準配備SureFoot適配器。另外，探頭還標準配備一組短地線，使插入被測波形信號通路中的電感達到最小。緊湊型探針與3.5毫米探頭配件完全兼容。P6158探頭是為TDS500/600/700/5000/6000/7000系列示波器設計的，也可以與50歐姆11000系列插件或帶BNC到SMA適配器的11800系列SD2X取樣/TRD插件一起使用。 性能 帶寬(僅探頭)-DC至3GHz -3dB。 上升時間— >100ps。 衰減-X20(—26d8)。 衰減精度-±3％ 輸入電容-1.5pF。 輸入電阻-1kΩ。 輸出終端-50Ω。 信號延遲-5ns。 物理特點 探針／探頭類型-3.5毫米／緊湊型 輸出電纜長度-1.2米。
