其它/IEC 61000-3-2/諧波電流、電壓波動和閃爍測試系統
- 其它/IEC 61000-3-2/諧波電流、電壓波動和閃爍測試系統
- 欲購買或租賃其它/IEC 61000-3-2/諧波電流、電壓波動和閃爍測試系統?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
| 產品介紹: |
| 依據標準:IEC 61000-3-2/ GB 17625.1:低壓電氣及電子設備發出的諧波電流限值(設備每相輸入電流≤16A) ;IEC 61000-3-3/ GB 17625.2: |
依據標準:
IEC 61000-3-2/ GB 17625.1:低壓電氣及電子設備發出的諧波電流限值(設備每相輸入電流≤16A)
IEC 61000-3-3/ GB 17625.2:對額定電流不大于 16A 的設備在低壓供電系統中產生的電壓波動和閃爍的限制
由于電子產品內部大量使用開關電源,在提高電源利效率的同時,由于非線性的電能轉換,會向電網里注入大量諧波電流,
它不僅會干擾同一電網中的其他設備,還會使電網的中線電流超載,影響輸電能力。此外,對電源的相位控制還會引起電網
有效值電流發生變化,導致負載側的有效值電壓產生波動,引起照明燈具的燈光閃爍。 諧波測試主要測量EUT工作時注入到

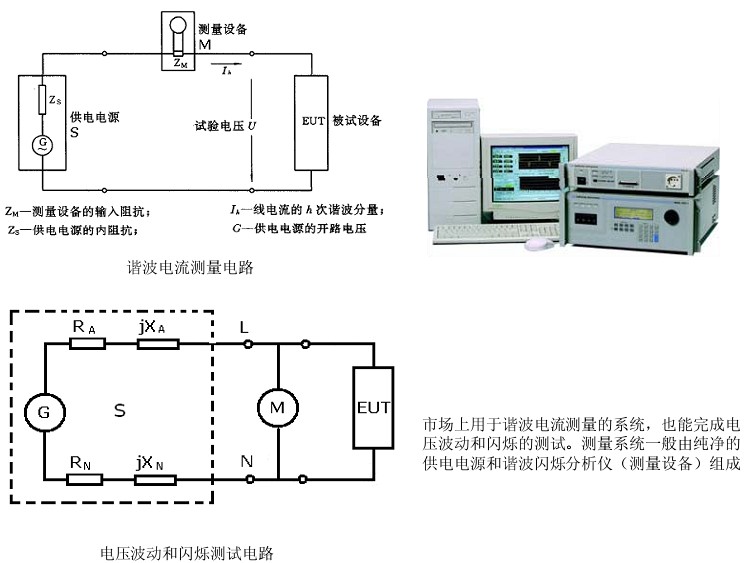

電網中的諧波,諧波測量電路中,試驗電源S是一個理想化的交流電源,具有內阻小、波形純、電壓穩和頻率準的特點。測量
設備M是個離散富里葉變換的時域分析儀器,可以分析1~40階次的諧波電流值。
電壓波動和閃爍的測試,主要測量 EUT 引起的電網電壓的變化。電壓變化產生的干擾影響不僅僅取決于電壓變化的幅
度,還取決于它發生的頻度,電壓變化通常用二類指標來評價,即電壓波動和閃爍。電壓波動指標反映了突然的較大的電壓
變化程度,而閃爍指標則反映了一段時間內連續的電壓變化情況。電壓波動和閃爍電路中,供電電源 S 的參考阻抗 Z(在
50Hz 時)的組成為:RA=0.24 ?, jXA=0.15?;RN=0.16 ?, jXN=0.10?。

儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
