其它/EMS-7637/汽車電子干擾測試系統

其它/EMS-7637/汽車電子干擾測試系統
欲購買或租賃其它/EMS-7637/汽車電子干擾測試系統？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品介紹:

增加車輛運行的安全性和可靠性及電磁抗擾性

EMC-7637

隨著汽車的操作和安全性越來越依賴汽車中復雜智能控制系統，隨著汽車智能化技術的普及，越來越多的電子產品被汽車生產商所采用，比如汽車電子制動系統，電子控制傳動系統，電子控制轉向系統，汽車通訊系統。相應地對這些電子電器組件的電磁兼容性提出了技術要求，以增加車輛運行的安全性和可靠性及電磁抗擾性。電磁兼容技術與汽車排放技術，汽車安全技術同為汽車共性技術。新的歐洲汽車電磁兼容指令2004/104/EC 于2006 年7 月1 日正式頒布實施，該指令增加了對零部件瞬態抗擾度的測試要求，參考標準為ISO 7637-2 、-3。
EMC7637干擾測試儀器根據國際標準化組織制定ISO7637-2:2004和GB/T21437-2008標準來滿足最新的測試要求,用于考核車輛設備的電磁兼容性。

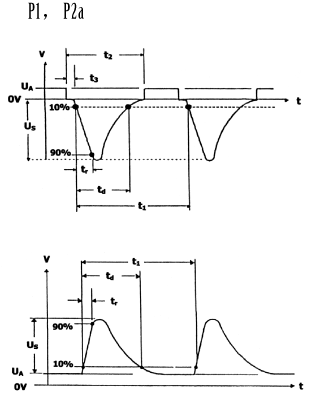

汽車微脈沖干擾模擬器GRP1-2A專門用于車輛電子設備的抗擾度測試,波形完全滿足ISO-7637-2(2004版)標準中P1和P2a脈沖要求.
脈沖P1 模擬由于關斷感性負載（如雨刷器馬達）產生的脈沖對其他并聯的汽車電子產品產生的沖擊電壓，脈沖P2a 發生在點火開關閉合情況下，負載開關開路所產生的波形，也可以發生在保險絲拔出或者熔斷的情況下。

P1,P2a技術參數

Us脈沖幅度	-660V....0V± 10 % +30V.....+60V+10 %
Ri發生器內阻	2Ω,4Ω,10Ω,30Ω,50Ω
td脈沖寬度	50μs,200μs,300μs,500μs,1ms,2ms ±10%
tr脈沖前沿時間	0.5-1μs(2Ω),0.5-1μs(10Ω),1.5-3μs(50Ω) + 0% / - 50%
tl脈沖間隔	0.2--99.9s(0.1s/步 0.1s/step)
t2 DC電源衰減時間	200ms ± 10 %
t3 浪涌延遲時間	不小于100μs
實驗次數	0......9999次
本機工作電源 power supply	AC220V±10% 50/60Hz
外型尺寸mm	460520310
重量	約18Kg

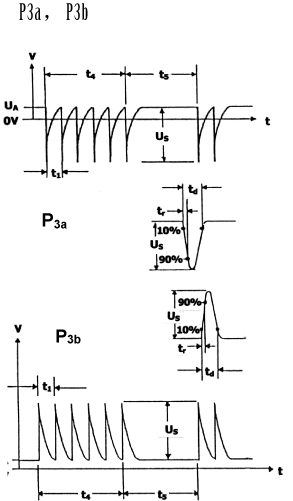

汽車瞬變脈沖干擾模擬器GRP3專門用于車輛電子設備的抗擾度測試,波形完全滿足ISO-7637-2(2004版)標準中P3脈沖要求. 脈沖P3a 是汽車電子系統中各種開關、繼電器和保險絲在開啟或者關閉的過程中，由于電弧所產生的快速脈沖群（EFT）
脈沖P3b 多見于電動門窗的驅動單元，喇叭或者中央中控門鎖系統，來模擬開關切換過程中產生的瞬變干擾.

P3a,P3b技術參數

Us脈沖幅度((開路)

30--300V(1V/步 1V/step) ± 10%

Ri發生器內阻

50Ω(±20%)

td脈沖持續時間

150ns±50ns

tr脈沖前沿

5ns±1.5ns

t5脈沖群間隔時間

0.09s--99.99s(0.01s/步 0.01s/step)

t4脈沖群持續時間

1ms--100ms(1ms/步 1ms/step)

t1頻率重復間隔

0.5kHz--200kHz(0.5kHz/步0.5kHz/step)

脈沖極性Pulse polarity

正或負 Positive or negative

內置耦合/去耦網絡容量

built-in coupling /decoupling network

25A （Max.100A）

本機工作電源Built-in working power supply

AC220V±10% 50/60Hz

外型尺寸mm

460*520*310

重量

22Kg

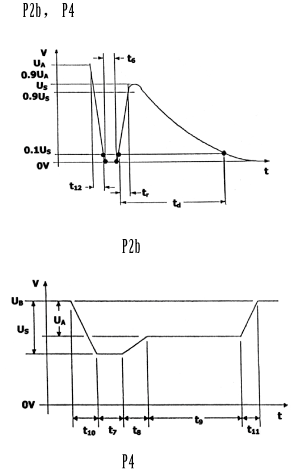

汽車電壓跌落模擬發生器GRP2b-P4專門用于車輛電子設備的抗擾度測試,波形完全滿足ISO-7637-2(2004版)標準中P2b和P4脈沖要求. 脈沖P2b 則是電動機運轉情況下，點火開關突然斷開所產生的脈沖., 脈沖P4 是接入大負載（如空調打開）或者給內燃機啟動電機加電引起電源系統的電壓變化。內置33V\75A可編程直流電源．

P2b,P4技術參數

P2b

12V系統 12V system

24V系統 24V system

UA測試電壓范圍

0-13.5V±0.5V

0-27V±1V

US脈沖電壓

10V

20V

td脈沖持續時間

0.2---2s(0.1s/步 0.1s/step)

t12電壓跌落時間

1----1.5ms

tr脈沖上升時間

1ms±0.5 ms

t6電壓延遲時間

1ms±0.5 ms

源阻抗

10mΩ以下

N允許重復次數

1---99次/times

Imax最大負載電流

27A

54A

P4

12V系統 12V system

24V系統 24V system

UB穩定電壓

12V±0.2V

24V±0.4V

US第一電壓跌落幅度

6V--7V(0.1V/步 0.1V/step)

12V---16V(0.1V/步 0.1V/step)

UA第二電壓跌落幅度

2.5V---6V(|Ua|≤|Us|)

5V---12V(|Ua|≤|Us|)

t7第一跌落電壓穩定時間

10ms--45ms(5ms/步 5ms/step)

5ms---100ms(5ms/步 5ms/step)

t8由第一跌落到第二跌落

過度中的上升時間

≤50ms

t9第二跌落電壓穩定時間

0.5s---20s(0.5s/步 0.5s/step)

t10自穩定電壓到第一跌

落電壓過度的下降時間

5ms

10ms

t11自第二跌落向穩定電

壓電壓過度的恢復時間

5ms---100ms(5ms/步 5ms/step)

源阻抗

10mΩ以下

N允許重復次數

1---99次times

負載電流

15A

30A

本機工作電源

Built-in working power supply

AC220V±10% 50/60Hz

外型尺寸mm

460*520*310

重量

25Kg

保護功能

帶過熱保護．過電流保護．過電壓保護功能

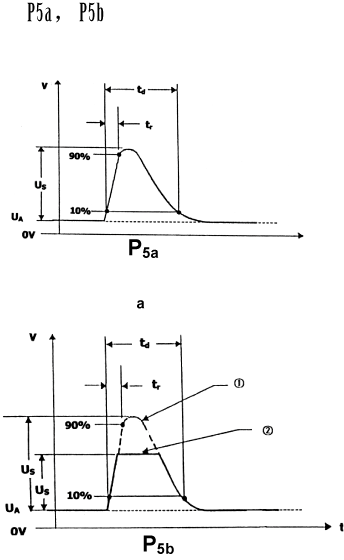

汽車高能量拋負載發生器GRP5a-P5b專門用于車輛電子設備的抗擾度測試,波形完全滿足ISO-7637-2(2004版)標準中P5a和P5b脈沖要求,脈沖P5 汽車電子系統中最常見，也是危害比較大的一種電磁現象，其產生的原因是在發電機給蓄電池充電的過程中蓄電池突然斷開（如保險絲熔斷，維修時突然斷開蓄電池等）所產生的作用于其它電子設備上的電壓脈沖，P5b 比P5a 多了鉗位二極管。

P5a,P5b技術參數

P5a

12V系統 12V system

24V系統 24V system

Us脈沖幅度

40V--200V ± 10 %

100V--200V ± 10 %

Ri發生器內阻

0.5Ω,1Ω,2Ω,4Ω,6Ω

1Ω,2Ω,4Ω, 6Ω,8Ω

tr脈沖前沿

5ms---10ms

5ms--10ms

td波形寬度

40ms - 400ms

t1脈沖間隔時間

1---5min

N允許重復次數

1---99次times

P5b

12V系統 12V system

24V系統 24V system

Us脈沖幅度

40V--200V

100V--200V

Us脈沖限幅電壓

20V--200V

20V---200V

Ri發生器內阻

0.5Ω,1Ω,2Ω,4Ω,6Ω,8Ω

1Ω,2Ω,4Ω, 6Ω,8Ω

tr脈沖上升時間

5ms---10ms

5ms---10ms

td波形寬度

50ms----500ms

t1脈沖間隔時間

1---5min

N允許重復次數

1---99次times

本機工作電源 power supply

AC220V±10% 50/60Hz

外形尺寸

460*520*310

重量

約23Kg
除了這五種典型測試波形外，還有更多來自汽車廠家要求的特殊波形。我們可以訂制測試模塊，滿足不同汽車廠家的企業標準。參考業內EMC 測試的統計結果，靜電放電測試和瞬態抗擾度測試關系到汽車安全，并且這種電磁現象出現機率高，傳導騷擾達到測試要求的汽車電子產品，多數都能通過輻射騷擾測試。所以我們建議有條件的廠商首先可以上傳導騷擾測試系統，靜電放電測試系統和ISO 7637 測試系統。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
