其它/ESD-20 ESD-30/靜電放電發生器

• 其它/ESD-20 ESD-30/靜電放電發生器
• 欲購買或租賃其它/ESD-20 ESD-30/靜電放電發生器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品介紹:

靜電放電發生器ESD-20 ESD-30完全符合IEC61000-4-2和GB/T17626.2標準的要求，在為評定電氣和電子設備經受靜電放電時的性能制定一個共同的準則。

 靜電放電發生器ESD-20 ESD-30完全符合IEC61000-4-2和GB/T17626.2標準的要求，靜電放電發生器在為評定電氣和電子設備經受靜電放電時的性能制定一個共同的準則。靜電放電發生器具有性能穩定、使用方便、根據試驗要求靈活設定電壓等優點.其中靜電放電發生器ESD-20的最大輸出電壓20Kv,ESD-30最大輸出電壓為30kV，方便客戶選擇。根據客戶要求可將發生器的上升沿時間定制到0.6ns以下，滿足更加嚴酷等級的試驗要求．
主要技術參數 Specifications

項  目 Item	ESD-20(20kV)	ESD-30(30kV)
輸出電壓 Output voltage	0--±20kV±5%	0--±30kV±5%
輸出電壓極性 Polarity	正/負 Positive/Negative
放電電容 Energy storage capacitance	150pF
放電電阻 Discharge resistor	330Ω
放電電流上升時間Current rise time	0.7～1ns
工作形式 Operation modes	單次 Single
	重復 Repeat
	計數 Count
	20pps
放電次數設定Numbers of discharge	1～9999
放電間隔Repetition	0.1～9.9s
放電形式  Dischange modes	接觸放電Contact diacharge
	空氣放電Air discharge

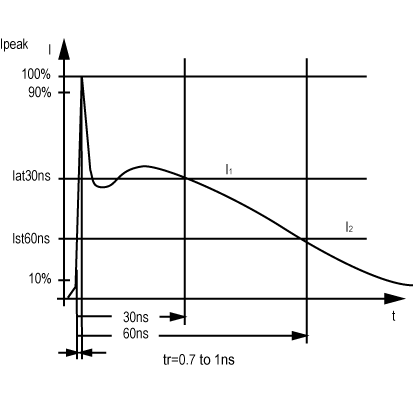

輸出電壓 Output voltage(kV)	第一峰點電流 First peak current(A)	30ns處電 Current at 30ns(A)	60ns處電流 current at 60ns(A)
2	7.5	4	2
4	15	8	4
6	22.5	12	6
8	30	16	8

 可以非常方便地更換阻容套件，以滿足不同標準的試驗要求。

型號	電容	型號	電阻	型號	電阻
11001	100PF	11050	100Ω	11057	1KΩ
11002	150PF	11051	150Ω	11058	1．5KΩ
11003	200PF	11052	200Ω	11059	2KΩ
11004	250PF	11053	250Ω	11060	5KΩ
11005	300PF	11054	300Ω	11061	10KΩ
11006	400PF	11055	330Ω	11062	0Ω
11007	500PF	11056	500Ω

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
