產品描述

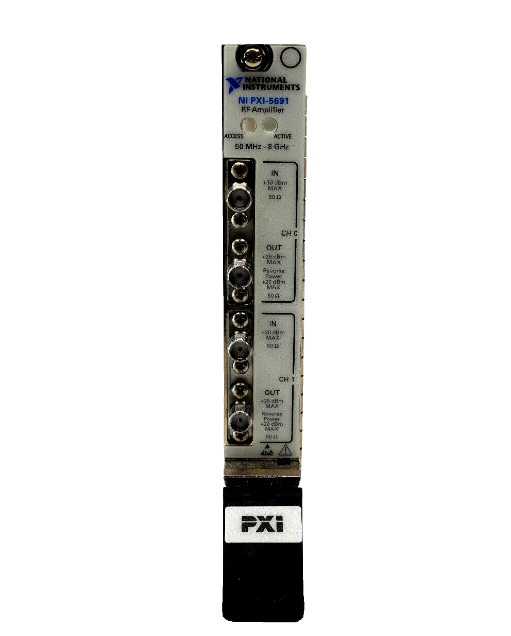

NI PXI-5691 是一款 8 GHz PXI 可編程射頻放大器模塊，采用單槽 3U PXI 架構，提供雙通道信號調理能力。該模塊集成了固定增益路徑和可編程增益路徑，可用作前置放大器或功率放大器，以優化射頻測試系統的動態范圍和靈敏度。與矢量信號發生器(VSG)配合可提升最大輸出功率，與矢量信號分析器(VSA)配合則可改善系統底噪，測量更低功率的信號。其靈活的路徑選擇功能使用戶能夠根據測試需求，輕松監測從極弱到極強的各種信號。

主要特點

• 寬頻率范圍覆蓋：工作頻率范圍為 50 MHz 至 8 GHz，覆蓋廣泛的射頻與微波測試應用需求。

• 雙通道靈活配置：通道 0 為固定增益放大器，提供低噪聲系數和平坦頻率響應。通道 1 為可編程放大器，包含主路徑（帶軟件可調步進衰減器）和直通路徑（旁路放大衰減電路，適合高功率輸入）兩種用戶可選路徑。

• 高增益與優異線性度：典型噪聲系數 <5 dB，三階截點(IP3)為 +31 dBm，確保高保真信號放大。在 2.5 GHz 下增益最高 28 dB，在 6.6 GHz 下增益最高 27 dB。

• 高功率輸出能力：最大輸出功率可超過 +20 dBm（最高 +25 dBm），1 dB 壓縮點(P1dB)為 +21 dBm，滿足高功率信號生成需求。

• 精確的增益控制：提供 0.5 dB 的增益解析度，增益范圍 +31.5 dB，實現精細化的信號調理。

• 系統性能提升：與 NI PXIe-5663 VSA 配合可達到 -163 dBm/Hz 的輸入噪聲水平；與 NI PXIe-5673 VSG 配合可實現高達 20 dBm 功率強度和 100 MHz 瞬時帶寬的信號生成。

• 無縫軟件集成：配備 NI-5690 儀器驅動，針對 NI LabVIEW、LabWindows/CVI 及 C/C++/.NET 環境優化，并提供 LabVIEW 范例代碼加速開發。

• ESD 敏感防護：輸入連接器對靜電敏感，模塊設計需配合 ESD 防護規范操作，確保使用安全。
