NI/PXI-5695/NI PXI-5695 RF 放大器

• NI/PXI-5695/NI PXI-5695 RF 放大器
• 欲購買或租賃NI/PXI-5695/NI PXI-5695 RF 放大器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

產品描述

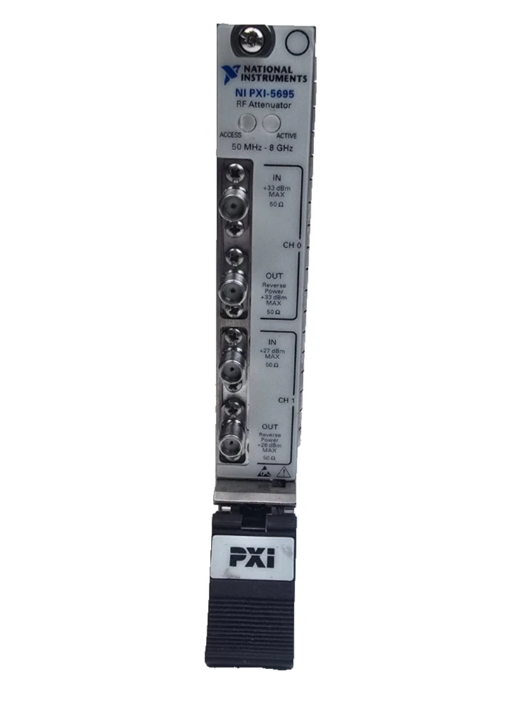

NI PXI-5695 是一款8 GHz可編程射頻衰減器模塊，采用單槽PXI架構設計。該模塊提供固定衰減和可編程衰減的雙通道信號調理能力，專門用于射頻測試系統中的功率精確控制。通過集成化方式調整射頻功率，PXI-5695可在許多應用中取代傳統的開關衰減器網絡，提升測試系統的靈活性與精確度。該模塊常與矢量信號發生器(VSG)配合使用，通過精確控制激勵信號功率，大幅擴展VSG的動態范圍，是進行接收器靈敏度精確測量等應用的關鍵組件。

主要特點

雙通道靈活配置：提供兩個獨立通道，通道0為固定衰減器（包含30 dB標稱衰減的主路徑和用于低功率輸入的直通路徑），通道1為可編程衰減器。

寬頻帶覆蓋范圍：工作頻率范圍為50 MHz至8 GHz，覆蓋廣泛的射頻與微波測試應用需求。

高總衰減能力：級聯使用時可提供高達70 dB的總衰減量（在2.5 GHz下）；與NI PXIe-5673 VSG配合時，可實現最高60 dB總衰減。

優異信號保真度：典型電壓駐波比(VSWR)為1.3:1，確保信號傳輸過程中的良好匹配與低反射。

精確功率控制：通過可編程衰減實現高精度射頻功率調整，大幅提升矢量信號發生器的動態范圍，滿足接收器靈敏度等精密測量需求。

無縫軟件集成：配備N(xiāo)I-5690儀器驅動，針對NI LabVIEW、LabWindows/CVI及C/C++/.NET環境優化，并提供LabVIEW范例代碼加速開發。

ESD敏感防護：輸入連接器對靜電敏感，模塊設計需配合ESD防護規范操作，確保使用安全。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
