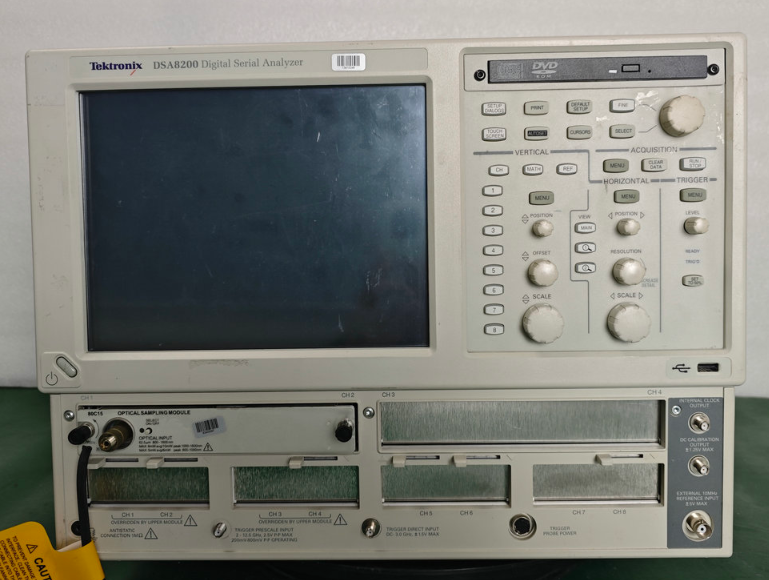

Tektronix/DSA8200+80C15/維修|Tektronix DSA8200+80C15 示波器主機+光采樣模塊

• Tektronix/DSA8200+80C15/維修|Tektronix DSA8200+80C15 示波器主機+光采樣模塊
• 欲購買或租賃Tektronix/DSA8200+80C15/維修|Tektronix DSA8200+80C15 示波器主機+光采樣模塊？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

晧辰團隊專業維修，品質保障！！！

專業維修 Tektronix DSA8200+80C15 采樣示波器系統，其常見故障及原因分析如下

故障點：開機自檢失敗或死機

原因分析：主板 FPGA 邏輯文件損壞、Flash 電池失效導致校準數據丟失。

故障點：頻率讀數漂移或失鎖

原因分析：10 MHz 恒溫晶振老化、倍頻鎖相環 VCO 控制電壓異常。

故障點：80C15 光通道無眼圖或幅度跳動

原因分析：PIN+TIA 前端靜電擊穿、光纖端面污損或內部偏置電源跌落。

故障點：眼圖模板測試失敗

原因分析：參考接收機濾波器切換繼電器老化、硬件濾波帶寬偏差或 DSA 主機時基抖動增大。

故障點：動態范圍下降、遠端事件丟失

原因分析：接收 APD 增益降低、光開關插損增大，或 1310 nm/1550 nm 激光功率下降。

故障點：TDR 上升沿變緩導致分辨率降低

原因分析：采樣頭老化、階躍脈沖發生器輸出幅度跌落或同軸接口駐波過大。

故障點：屏幕花屏、觸控失靈

原因分析：LCD 排線松動、高壓逆變器電容漏液或顯示驅動 IC 焊點疲勞。

通過了解設備的常見故障，您可以更好地維護和使用它，確保其長期穩定運行。若無法解決，歡迎聯系晧辰！我們的維修團隊擁有豐富的實戰經驗和專業的維修流程，可為您提供快速、可靠、優質的維修服務！

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
