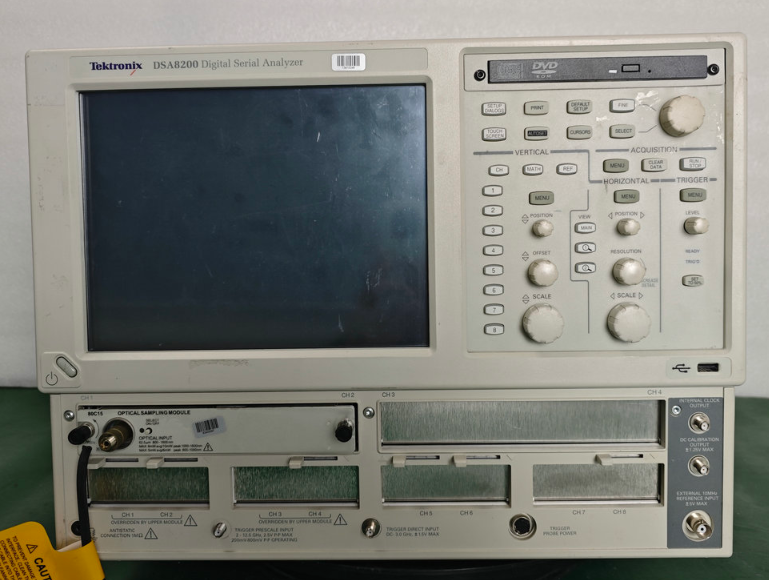

Tektronix/DSA8200+80C15/銷售、租賃|Tektronix DSA8200+80C15 示波器主機+光采樣模塊
詳細資料:, 產品描述 Tektronix DSA8200 是一款高性能數字采樣示波器主機,搭配 80C15 四通道差分探頭模塊,組成高帶寬、高靈敏度的高速信號測試系統。主機具備優異的信號捕獲能力與數據處理性能,80C15 模塊則提供精準的差分信號轉換與傳輸,整套系統專為高速串行總線、半導體器件等領域的微弱高速信號測試設計,可實現對復雜高速信號的精準捕獲與分析。 主要特點 主機核心規格:采樣率最高 20 GS/s,模擬帶寬可選 10 GHz/16 GHz/25 GHz,滿足不同高速信號測試需求; 主機存儲與捕獲:單通道最大記錄長度 1 M 點,支持分段存儲功能,可高效捕獲多個信號事件; 主機觸發與分析:具備高級時序觸發、串行總線觸發功能,內置多種信號分析工具,支持眼圖、抖動分析; 主機顯示與操作:配備大尺寸高分辨率顯示屏,操作界面直觀,支持多通道信號同步顯示與對比; 80C15 模塊通道特性:四通道差分輸入設計,單通道最大輸入電壓 ±8 V,適配多種高速差分信號測試; 80C15 模塊帶寬與增益:模擬帶寬高達 15 GHz,增益檔位可調,最小增益系數 1:1,保障信號傳輸保真度; 80C15 模塊阻抗與衰減:輸入阻抗 100 Ω(差分),支持可調衰減,可匹配不同阻抗的被測器件; 80C15 模塊適配與兼容:采用專用接口與 DSA8200 主機精準對接,支持探頭補償功能,確保測試精度。 儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
