Agilent/86100C+86117A/Agilent 86100C+86117A 光寬帶寬示波器 (眼圖儀)+ 雙通道電氣模塊

• Agilent/86100C+86117A/Agilent 86100C+86117A 光寬帶寬示波器 (眼圖儀)+ 雙通道電氣模塊
• 欲購買或租賃Agilent/86100C+86117A/Agilent 86100C+86117A 光寬帶寬示波器 (眼圖儀)+ 雙通道電氣模塊？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

產品描述

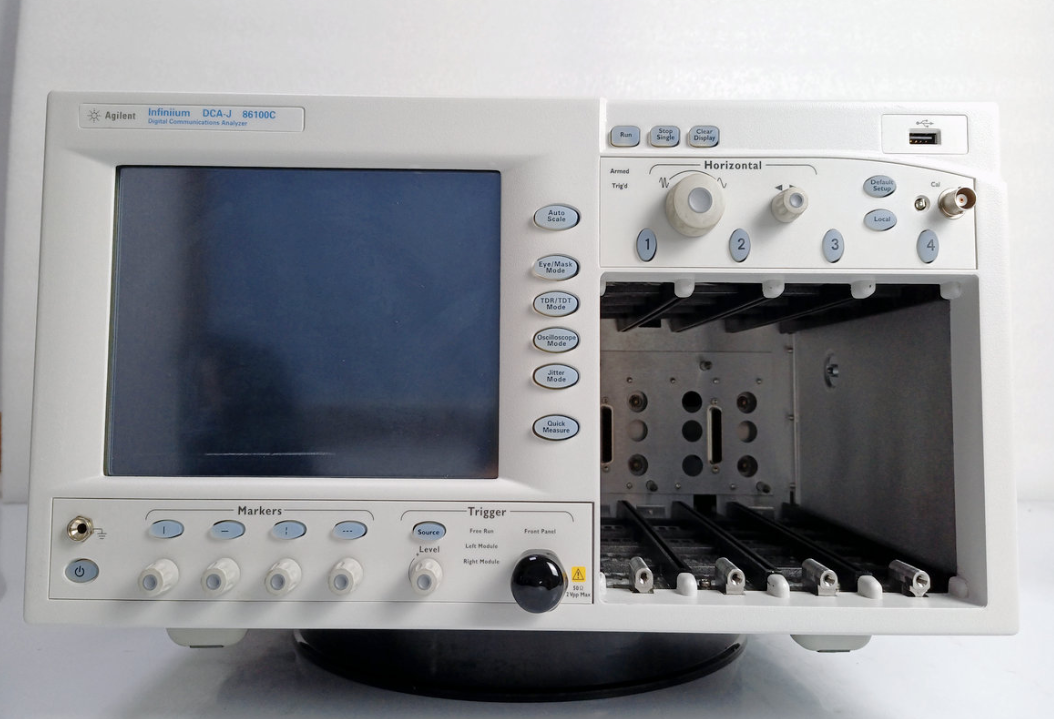

Agilent 86100C 是一款寬帶示波器主機，與 86117A 雙通道 50 GHz 電模塊組合使用時，構成了一套功能強大的高速電信號測試解決方案。該系統適用于高速電氣信號的波形表征、發射機一致性測試、抖動和干擾分析以及高精度阻抗和 S 參數分析，廣泛應用于光通信、數據通信和企業通信等領域。

主要特點

高帶寬與低噪聲：86117A 模塊配有兩個 50 GHz 電通道（每個通道可選 30 GHz 帶寬），特征噪聲有效值僅 0.4 mV（30 GHz 帶寬）和 0.6 mV（50 GHz 帶寬），可清晰顯示高速信號細節。

模塊化設計：86100C 主機插槽支持兩個模塊（4 個光/電通道），用戶可根據需求靈活配置，同時測試光信號和電信號，選擇適合的模塊以獲得特定帶寬、濾波和靈敏度。

先進的觸發功能：碼型鎖定（PatternLock）觸發技術自動檢測碼型長度、數據速率和時鐘速率，實現高精度采樣，簡化復雜觸發配置，提升測量效率。

全面的抖動與干擾分析：支持抖動分解（總體抖動、隨機抖動、確定性抖動等）、抖動頻譜分析、子速率抖動隔離，以及幅度干擾分解（總體干擾、隨機噪聲、周期干擾等），提供深入的信號質量評估。

高精度時域反射計（TDR）：內置 TDR 功能，支持單端或差分表征，用于高精度阻抗和 S 參數分析，滿足高速信號完整性測試需求。

兼容性與擴展性：后向兼容 54750A 高帶寬數字示波器系列、83480A 數字通信分析儀系列以及 86100A/B 數字通信分析儀的所有模塊，保護用戶投資，支持與 MATLAB 等軟件集成，提升測試自動化水平。

易于操作與集成：提供一鍵式簡單測量，簡化測試流程，開放式操作系統（Windows® XP Pro）提供友好的用戶界面和操作體驗。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
