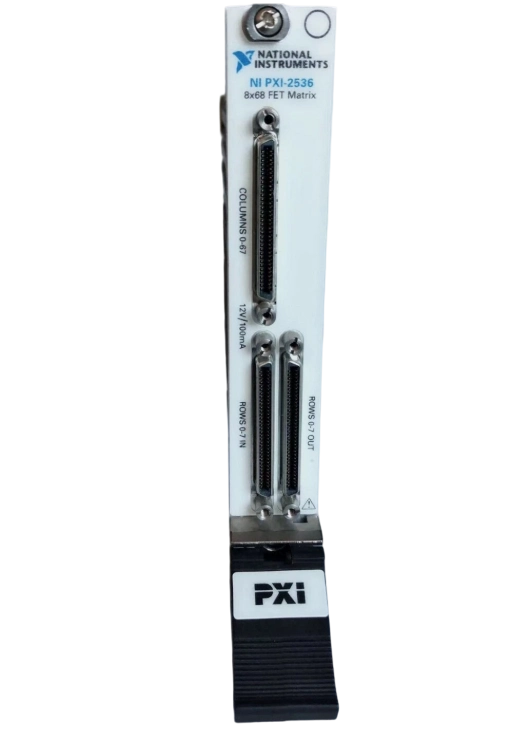

NI/PXI-2536/NI PXI-2536 矩陣開關模塊

NI/PXI-2536/NI PXI-2536 矩陣開關模塊
欲購買或租賃NI/PXI-2536/NI PXI-2536 矩陣開關模塊？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品描述

NI PXI-2536 是美國國家儀器（National Instruments）推出的一款高密度矩陣開關模塊，適配 PXI 平臺，采用 3U 單槽 PXI 形態設計，配置為8×68 的 1 線式矩陣，具備 544 個交叉點。它基于場效應晶體管（FET）開關技術，專為低功率直流信號的路由設計，可靈活實現多輸入與多輸出通道間的自動切換，廣泛應用于半導體芯片、印刷電路板等量產設備的驗證測試場景。

該模塊配備四個 68 針 VHDCI 接口，支持與 NI PXI-4110 可編程電源、NI PXI-4071 數字萬用表等設備協同工作，構建高密度自動化測試系統，最大支持 ±12 VDC/8 VAC 的信號切換。

核心特點

高密度與非阻塞架構：單槽 3U PXI 模塊集成 544 個交叉點，支持無限制的同步交叉點連接（非阻塞式架構），能同時建立多路信號通路。

FET 技術優勢：

機械壽命無限：無機械運動部件，避免傳統繼電器的磨損問題；

切換速度極快：最高可達 50,000 交叉點 / 秒，滿足高速測試需求；

信號完整性保障：提供高阻抗開關通路與低串?dāng)_特性，開路狀態下高阻抗設計可減少對信號的干擾，確保信號精度與可靠性。
