Agilent/86100D+86105C+83496A/銷售、租賃|Agilent 寬帶寬示波器+光電模塊+光/電時鐘恢復模塊
- Agilent/86100D+86105C+83496A/銷售、租賃|Agilent 寬帶寬示波器+光電模塊+光/電時鐘恢復模塊
- 欲購買或租賃Agilent/86100D+86105C+83496A/銷售、租賃|Agilent 寬帶寬示波器+光電模塊+光/電時鐘恢復模塊?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
,

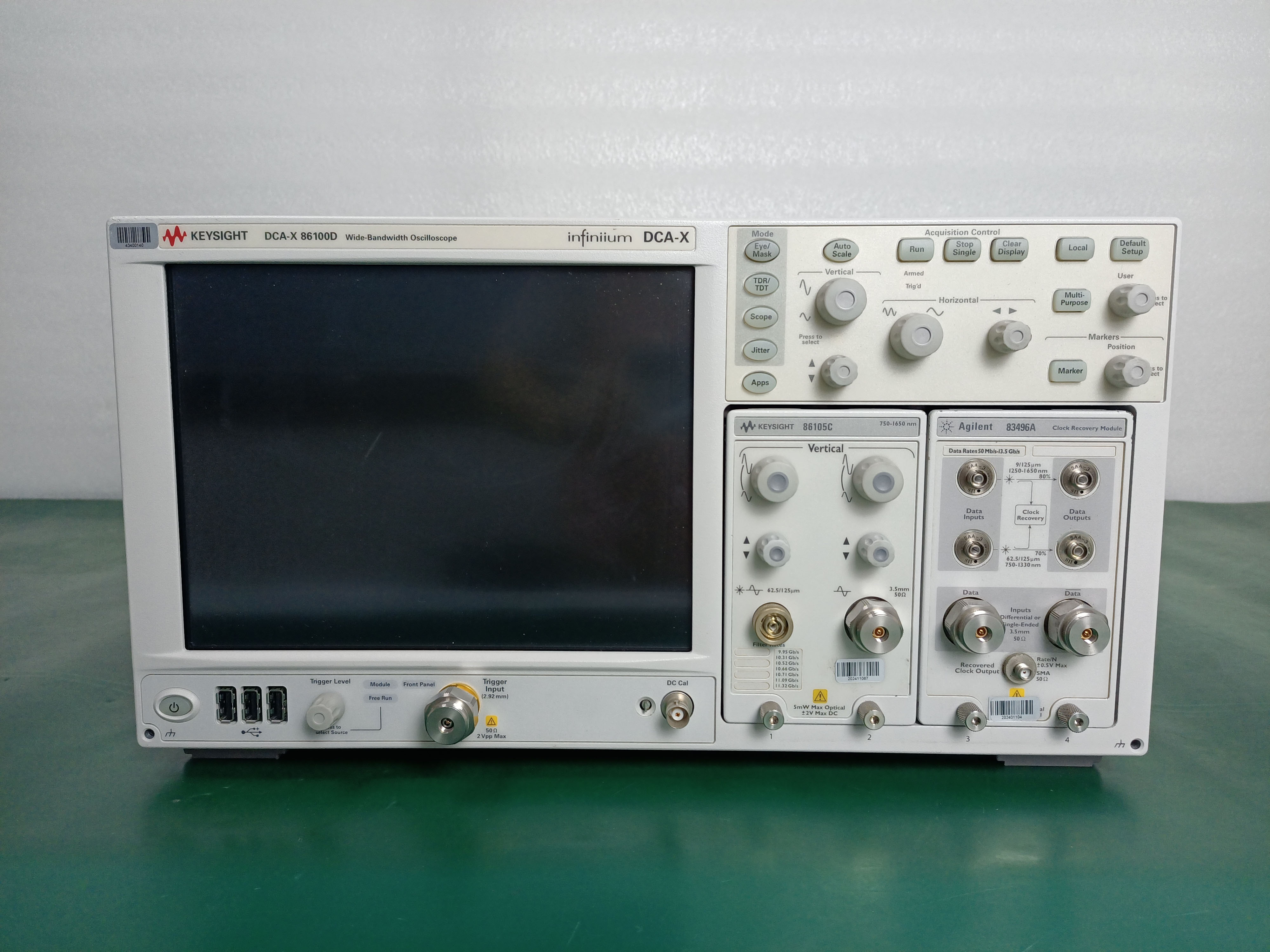

Agilent 86100D+86105C+83496A 是一套高精度高速信號分析系統,由 86100D 寬帶示波器主機、86105C 光 / 電采樣模塊與 83496A 時鐘恢復模塊組成,專為 50Mb/s-80Gb/s 光 / 電信號表征設計,適用于光收發器研發、串行總線信號完整性測試及 ASIC/FPGA 高速信號分析,提供波形采集、眼圖分析、抖動測量及 S 參數測試的一體化解決方案。
-
帶寬性能:86100D 主機最高支持 90GHz 帶寬,86105C 模塊含 9GHz 光通道與 20GHz 電通道,滿足高速光 / 電信號全頻段測量需求。
-
波長覆蓋:86105C 光通道波長范圍 750-1600nm,適配單模、多模光纖,兼容主流光通信波段測試場景。
-
速率范圍:系統基礎支持 50Mb/s-13.5Gb/s 連續可調測試,86100D 主機可擴展至超 80Gb/s,覆蓋光纖通道、以太網等多標準速率。
-
抖動性能:83496A 模塊殘余抖動<300fs RMS(10Gb/s 工況下),支持 30kHz-6MHz 可調鎖相環帶寬,保障高精度抖動分析。
-
噪聲指標:86105C 光通道典型 RMS 噪聲 0.8-2.5uW,電通道典型 RMS 噪聲 0.25-0.5mV,有效降低測量干擾。
-
功能集成:支持示波器波形顯示、眼圖 / 模板測試、抖動分析、TDR/TDT 測量四種核心模式,內置信號去嵌入 / 嵌入功能,可同時顯示 64 項測量結果。
-
擴展兼容性:86105C 與 83496A 均完美適配 86100D 主機,支持 16 通道擴展,兼容所有 DCA 系列功能模塊,適配多場景測試需求。
儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
