WG/PF-140/誤碼儀

• WG/PF-140/誤碼儀
• 欲購買或租賃WG/PF-140/誤碼儀？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

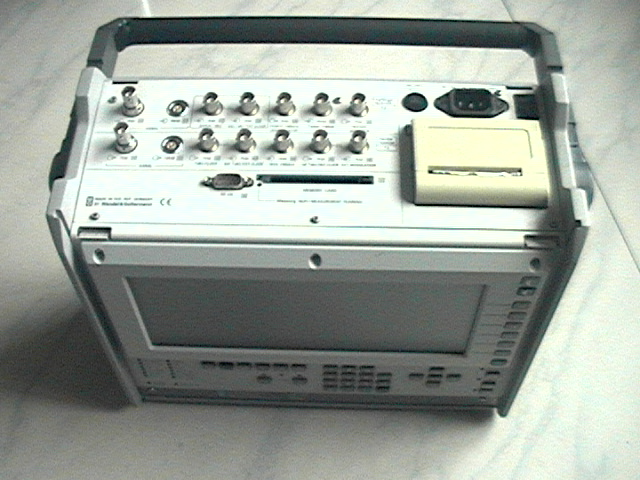

產品名稱：ACTERNA誤碼儀PF-140

現貨兩臺,可租賃.PF-140誤碼分析儀是為了一次群至四次群數字通信系統的交付使用和維護的現場應用而設計的,該儀表也具有對SDH/SONET系統(STM-1/STS-3或STS-1的成幀)的測試和監測功能.  ----為現場應用而設計:堅固,方便并易于操作 ----高分辨率的存儲和圖形功能便于精確地分析系統的特性 ----為適應各種應用而具備多種任選項目 ----便于測量的自動功能       當前,由于有大量不同的設備和維護的方法,所以系統制造廠商和網絡操作者面臨著各 種各樣的測量任務.測試設備必須很靈活以便適應這種情況.PF-140提供了一整套用戶可以 自選的項目,因而很經濟地解決了上述問題,以后可以很容易地及時增添任選項.PF-140由于 為將來發展留有余地而節省了費用,所以它可以使你很理想地使用你的財政預算.     PF-140的應用: -誤碼率測量 -對PDH和SDH/SONET系統的在線監測 -對帶有內置的去復用器(140Mbit/s到n×64kbit/s)的分支信道的在線監測 -復用器,去復用器和交叉連接器的測試 -用帶有靈活的誤碼和告警模擬裝置測試告警傳感器 -自動抖動容限測量 -在PDH和SDH端口上進行抖動分析 -確定抖動容限 -ITU-T的G.821和M.2100分析 -帶有誤碼插入和抖動調制的直通模式 -時延測量 -V.24/RS232遠程控制 -可以針對內部打印機和外部打印機配置打印功能.屏幕上的圖表可由處部打印機輸出.        易于使用,該儀表是為了在現場簡便使用而設計的.由于有面向應用的用戶接口,自動配置和設置的存儲特性,測量的啟動很容易.排列清楚的控制鈕,大型的屏幕和由菜單驅動的操作使儀表的使用簡單明了.PF-140備有保護罩可在運輸途中保護儀表,在操作時保護罩固定在儀表的后部,不致于放錯地方.     在PDH和SDH端口上進行抖動分析  過大的相位抖動往往是數字廣域網(WAN)通信質量降低的根源.在極端情況下,整個通信鏈路可能變得不能使用.由于指針動作的影響；在SDH網元的PDH端口經常會出現大的抖動幅度.抖動測試儀的快速,穩定的相位同步電路特別適于大抖動的測量;     根據圖形顯示出的誤碼和告警,很容易定出誤碼源的位置 ,分辨率的范圍從1天/直方條到1秒/直方條.告警表中示出其余細節.PF-140高精密度連續告警測量功能以1ms的分辨率將告警列入表中，智能化存儲結構在很長的測量期間內也能保持高分辨率.長期存儲器保證即使測量期超過60天,也不會丟失數據,其分辨率為1小時.同時,PF-140的高分辨率存儲器以1ms/1s的分辨率記錄多達20000秒的告警/誤碼秒；      自動MTJ測量 ，諸如ISDN,GSM,視頻/音頻和ATM這樣一些業務的日益廣泛應用導致進網支路數的不斷增多.在子網絡中采用大量不相同的系統元件以及為了應付具有SDH廣域網的日益增多的鏈路,對這兩方面的抖動兼容性提出越來越高的要求.；利用業已在電信生產線測試中證明是富有成效的逐次迭代法,PF-140分析儀能精確確定數字接口的無誤碼工作范圍.在自動測量期間,所有測量結果均用圖形顯示,處在ITU-T G.823容限模板之外的任何結果均以高亮的方式顯示出來；      告警掃描    這種在線測量方式能清楚看出在所有支路信號(140/34)/8/2Mbit/s)中出現的故障；PF-140能以不到3秒的時間連續對多達85個支路信號掃描并檢驗是否存在AIS,幀同步丟失或遠端告警(RDI)；這個功能同樣適用于快速確定通信系統的狀態以及確定出錯的位置(例如在最近24小之內出現問題的位置)。 技術指標 發生器   Bit rates   Internal colck supply   Bit rates 704,2048,8448,34368,139264kbit/s Stability:±2ppm;Aging:less than±1ppm per year   Bit rate offset(step width 1ppm) ±500ppm External clock supply   Bit rate range 700to 156000kbit/s TX clock is derieve fromRX signal for untramed TX signals   Bit rates 704,2048,8448,34368,139264kbit/s Digital signal outputs   Interfacesto ITU-T Re. G 703.   Inbalanced signaloutput 75Ω*   Line codes HDB3,AMI,B3ZS Bit rate range 0.7 to 52Mbit/s Line codes CMI,CMI inmverted,NRZ/ECL Bit rate range 2(NRZ:0.7)to 156 Mbit/s Balancedsignal output 120Ω Lemosa socket Line codes HDB3,AMI Bit rate range 0.7 to 3Mbit/s Clocksignal input for operation from external clock 75Ω unbalanced,BNCsocket   Required input voltage 0.5to 4V Clock signal output   75Ωunbalanced ,BNC socket ,ECL level Test pattern   Standard or inverted pseudo-random bitsequences(PRBS) Selectable 2^9-1,2^11-1,2^15-1,2^20-1,2^23-1 Programmable word   Selectablelength 1 to 16bit Error insertion   Error types Bit errors,code errors(for all line codes) Trigger types

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
