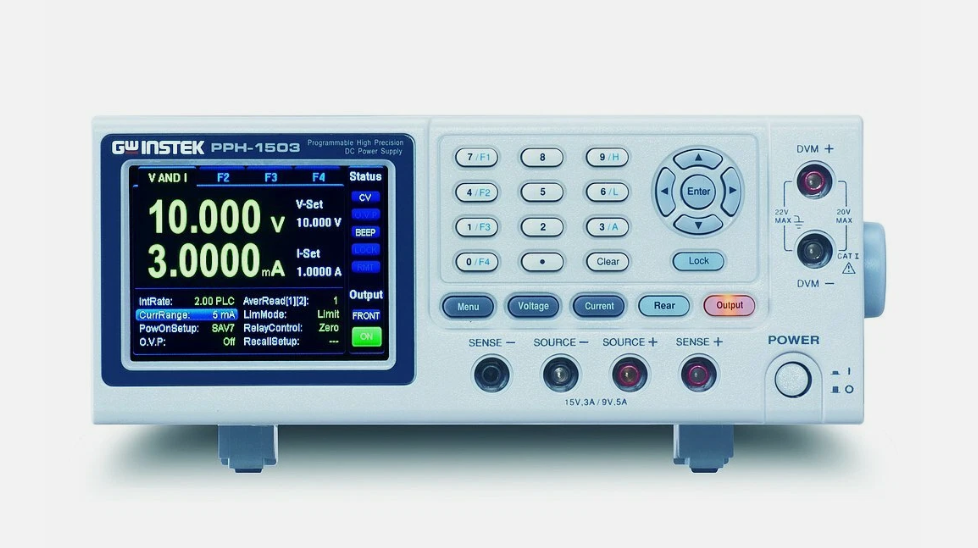

GW/PPH-1503/GWINSTEK PPH-1503 直流電源

GW/PPH-1503/GWINSTEK PPH-1503 直流電源
欲購買或租賃GW/PPH-1503/GWINSTEK PPH-1503 直流電源？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品描述：

PPH-1503是一款高速瞬態響應直流源，也是高性能直流電源，為數字無線通訊產品提供峰值電流測試。優良的電壓瞬態響應特性能夠防止由于低電壓下降沿觸發而引起的測試中斷。 PPH-1503和很多通信標準兼容，包括：GSM,CDMA,TDMA,DECT和其他標準。

PPH-1503可編程高精度直流電源在前后面板的輸入端口處各有一個附加DVM（數字電壓表）。它測量范圍有限，僅限于低直流電壓的測量。它可以用來監視測試點上的電壓，以及測試夾具上的電壓。DVM既可通過儀器前面板編程，也可遠程使用SCPI編程命令。雙量程功能允許在額定功率范圍內靈活有效的設定電壓和電流。PPH-1503提供了一個內置先進的測量系統，能準確地測量設備在不同狀態下的電池電流消耗，如通話模式，活動模式，待機模式和關機 / 睡眠模式。為確保設備的正常運行，在這些模式中進行的測量是至關重要的。在生產過程中的功能測試，PPH-1503提供的電源可替代設備上的主要電池。

當輸出超過額定電壓和電流時，PPH-150可編程高精度直流電源可執行在CV或CC模式。雖然DC電源可以工作在這兩個模式，但它被設計成恒壓源。當儀器打開恒壓模式時，電壓只能上升到設定值。標準直流電源的遠端感測帶寬和轉換速率足夠補償負載導線的壓降，且緩慢到負載變化的適度水平。針對目前數字窩蜂電話的高脈沖電流而言，對操作在遠端感測模式的標準直流電源提出了挑戰。它們的帶寬和轉換率不足以應對0.05到2A/us轉換率的這些設備。如果一個大電壓瞬變出現在負載端，傳統的直流電源無法跟上負載的變化率。當測試電路是有源電路時，PPH-1503具有電流吸收功能。體現在測試電路中的電壓大于電源輸出電壓，并會自動消耗外部的電流。當這個功能在正常工作狀態時，相當于一個恒壓負載而不是恒流負載。電源輸出端的電流損耗從正端流向負端。電源不能控制吸收電流的大小。

PPH-1503具有Relay（繼電器）控制功能，當打開時，它和電源的電流限值同步。外部relay控制分為Lim Relay（時限繼電器）和Trip Relay（切斷繼電器）兩個不同的類型。Lim Relay用于恒流模式組合（CC模式），當電流達到其設定值時，Relay控制信號將變?yōu)楦唠娖剑旊娏鞯陀谠O定值時，Relay控制信號將回到低電平。Trip Relay用于恒流模式組合（CC模式），當電流達到其設定值時，Relay控制信號變?yōu)楦唠娖角译娫搓P閉輸出, 當輸出打開且電流仍小于設定值時，Relay控制信號回到低電平。

特點：

雙量程輸出 (0~15V/ 0~3A or 0~9V / 0~5A) ；輸出功率 45W
3.5 寸TFT LCD 顯示
內建數字電壓表功能
高測量分辨率 (1mV/0.1mA for 5A Range) ；(1mV/0.1μA for 5mA Range)
外部繼電器控制
輸出打開/關閉控制
數字面板控制
前后輸出控制鍵
鍵盤鎖功能
5組面板設定保存/呼叫設置并自動生成10組開機狀態設置
高速瞬態響應時間
OVP/OCP/OTP 保護功能避免 DUT 損壞
軟件校準
多種標準接口： USB / LAN / GPIB

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
