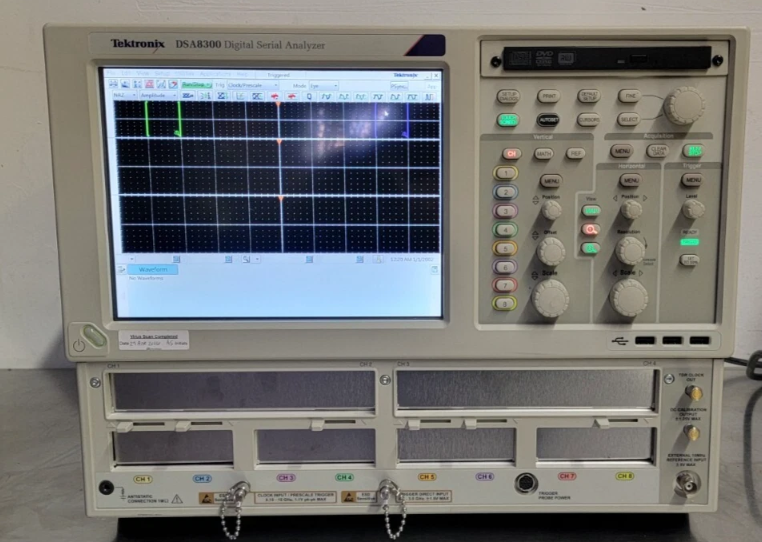

Tektronix/DSA8300/銷售、租賃|Tektronix DSA8300 采樣示波器
- Tektronix/DSA8300/銷售、租賃|Tektronix DSA8300 采樣示波器
- 欲購買或租賃Tektronix/DSA8300/銷售、租賃|Tektronix DSA8300 采樣示波器？請在線咨詢或拔打24小時電話：13715327187
 |
詳細資料：
,
產品描述
Tektronix DSA8300搭配80E04,、80C07B和80E09模塊
Tektronix DSA8300+80E04+80C07B+80E09 是一套高端模塊化等效時間采樣示波器系統，作為 DSA8200 的升級版本，專為超高速光 / 電信號分析打造。系統以 DSA8300 主機為核心，集成 80E04 TDR 模塊、80C07B 光采樣模塊及 80E09 電采樣模塊，可實現從 155 Mb/s 到 100 Gb/s 速率信號的采集與分析，覆蓋阻抗檢定、光信號驗證、串行數據鏈路測試等場景。憑借 16 位垂直分辨率、低至 100 fs RMS 的時基抖動及模塊化擴展能力，廣泛適用于 400G PAM4 通信、高速互連設計等領域的一致性測試與信號完整性分析。
主要特點
主機性能：支持最多 16 通道同步采集，采樣率可達 300 GHz，內存深度最高 32 M；原生時基抖動 425 fs RMS，搭配 82A04B 模塊可降至 100 fs RMS 以下，提供 120 余種自動測量功能。
80E04 TDR 模塊：適配主機實現 10 ps 典型步進上升時間，支持 50 GHz 帶寬 S 參數測量，阻抗分辨率出眾，可精準檢定 PCB 與電纜的阻抗不連續性。
80C07B 光模塊：700 nm-1650 nm 波長適配，光學分辨率 < 20 nW（1 mW 全量程）；支持 155 Mb/s-10 Gb/s 速率時鐘恢復，內置校準消光比測量功能。
80E09 電模塊：帶寬最高 60 GHz，20 GHz 時噪聲僅 280 μV RMS；配備遠程采樣器貼近被測器件，減少信號劣化，支持帶寬可調節以平衡性能與噪聲。
信號分析能力：集成抖動 / 噪聲 / BER 分析，可分離確定性與隨機成分，支持 PAM4 信號眼圖分析及 TDECQ 測量；內置 80 余種行業標準模板測試功能。
系統擴展性：主機含 6 個模塊插槽，支持熱插拔更換模塊；兼容 IConnect 仿真軟件，可實現 S 參數提取與串行鏈路仿真，適配 ITU/ANSI/IEEE 多標準測試。
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
