Tektronix/DSA8200/銷售、租賃|Tektronix DSA8200 采樣示波器
詳細資料:
產品描述

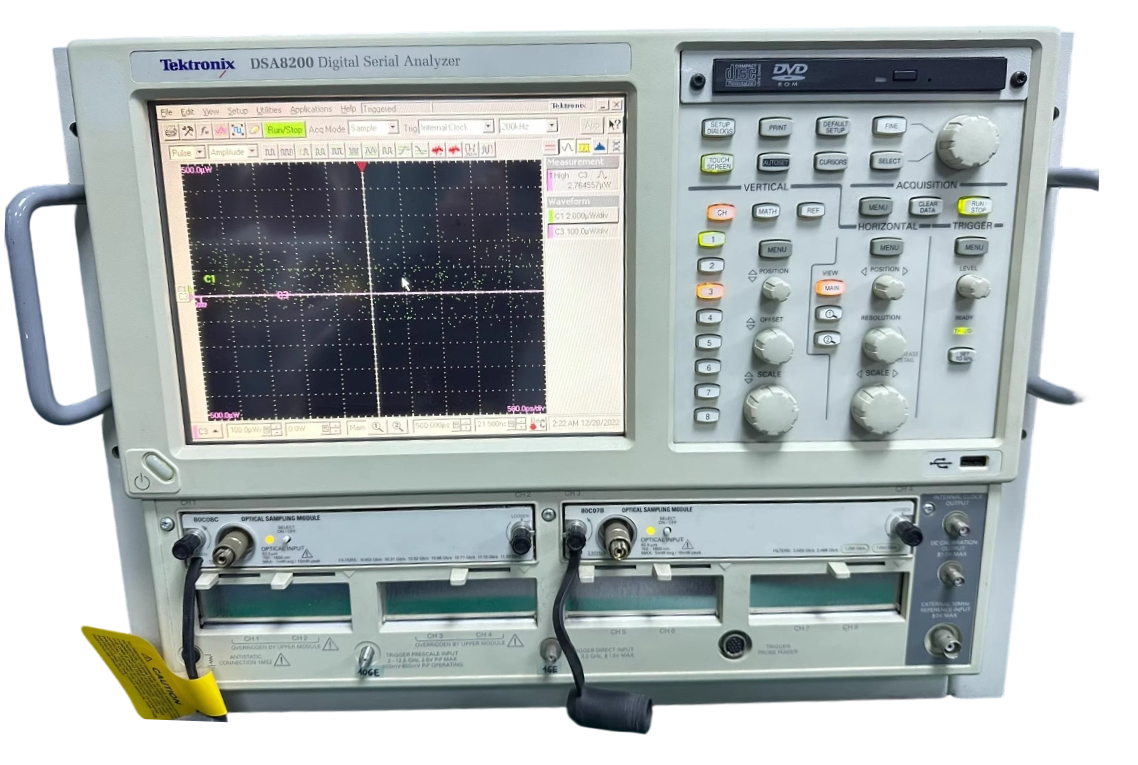

DSA8200 主機包含80E04+80C07B+80E09 模塊
DSA8200 主機配合 80E04 雙通道 TDR 模塊、80C07B 光采樣模塊與 80E09 雙通道電采樣模塊,構成一套 70 GHz 級光電一體化采樣示波器系統,可在一臺主機內完成光信號眼圖、TDECQ、抖動噪聲分離、TDR/TDT 阻抗與 S 參數測試,支持 125 Mb/s – 43 Gb/s 及更高數據速率,適配 25G/100G/400G 光模塊、硅光芯片與高速背板研發、驗證及產線批量測試。
主要特點
70 GHz 級帶寬:80E06/80E09 電通道 70 GHz+,80C07B 光通道 2.5 GHz,覆蓋 NRZ/PAM4 多速率
超低噪聲:80E09 60 GHz 時 450 µVRMS,80C07B –22 dBm 靈敏度,眼圖張開度更真實
真差分 TDR:80E04 雙通道獨立階躍 23 ps/28 ps,可測差分阻抗、串?dāng)_、Skew
遠程采樣頭:80E09/80E04 標配 2 m 電纜,把采樣點直接放至 DUT,降低探頭與夾具影響
時鐘恢復集成:80C07B 內置 CRU,支持 125 Mb/s – 9.95 Gb/s 連續速率,無需外置 CD
自動化 FrameScan:配合 DSA8200 順序采樣,可逐位定位碼型相關失效,調試 mask fail 根源
多模塊擴展:主機 8 插槽,電、光、TDR、相位參考任意組合,一次連接完成全部一致性測試
高產能:250 kHz 采樣率與統計眼圖算法,縮短 400G SR8/DR4 產線測試時間
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
