產品描述

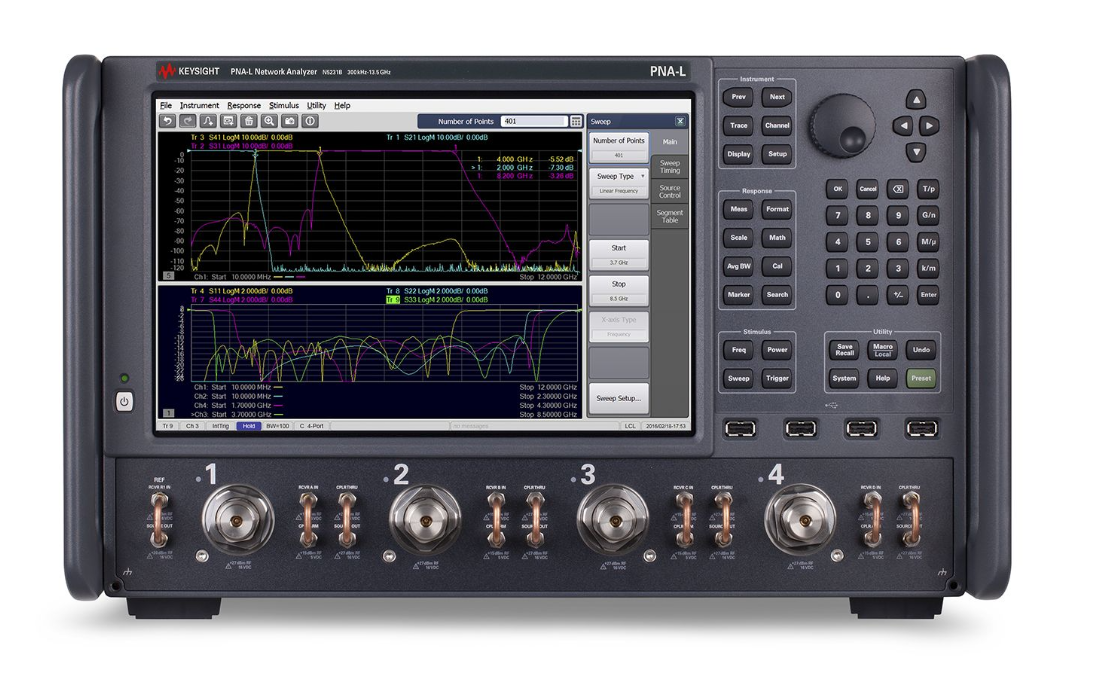

Keysight N5231B PNA-L 微波網絡分析儀是一款覆蓋 300 kHz 至 13.5 GHz 的高性能矢量網絡分析儀（VNA），專為對成本敏感的微波器件制造、信號完整性測試及材料表征應用設計。作為PNA-L系列的核心型號，它提供2端口或4端口配置（單一內置信號源），支持S參數精確測量，并配備多點觸控屏與直觀用戶界面，顯著提升測試效率。其高性價比特性使其成為無源元器件、簡單有源器件（如放大器、濾波器）研發與生產的理想選擇，同時兼容信號完整性分析、材料介電常數測試等擴展場景。

主要特點

寬頻率范圍與高動態范圍：支持 300 kHz 至 13.5 GHz 連續頻段覆蓋，系統動態范圍達 133 dB（典型值），確保高頻段低損耗器件（如毫米波濾波器）的精確表征。

低噪聲與高輸出功率：軌跡噪聲僅 0.004 dB rms，最大輸出功率 13 dBm，結合低本底噪聲（-110 dBm @ 10 Hz IF帶寬），可捕捉微弱信號并抑制噪聲干擾。

多端口配置與靈活測試：提供 2端口或4端口 選項，支持單次連接完成多端口器件（如天線、耦合器）的S參數全矩陣測量，減少重復操作與連接損耗。

經濟型設計與高效操作：作為PNA-L系列中端型號，其成本低于高端PNA-X系列，但保留核心性能指標（如133 dB動態范圍），適合預算有限但需高精度測試的場景；多點觸控屏與Windows 10操作系統簡化操作流程，加速元器件特性分析。

豐富應用軟件支持：內置增強時域分析（TDR）、自動夾具移除（S93007B）、動態不確定度計算（S93015B）等軟件包，支持信號完整性仿真、材料介電常數提取及生產測試自動化。

模塊化擴展能力：通過選件升級（如N5231B-216配置測試設備與源衰減器校準文件），可擴展脈沖測試、大功率處理等高級功能，適應未來測試需求演變。
