Keysight/N1021B/銷售、租賃|keysight N1021B 差分 TDR/TDT 探頭
- Keysight/N1021B/銷售、租賃|keysight N1021B 差分 TDR/TDT 探頭
- 欲購買或租賃Keysight/N1021B/銷售、租賃|keysight N1021B 差分 TDR/TDT 探頭？請在線咨詢或拔打24小時電話：13715327187
 |
詳細資料：
,
產品描述：

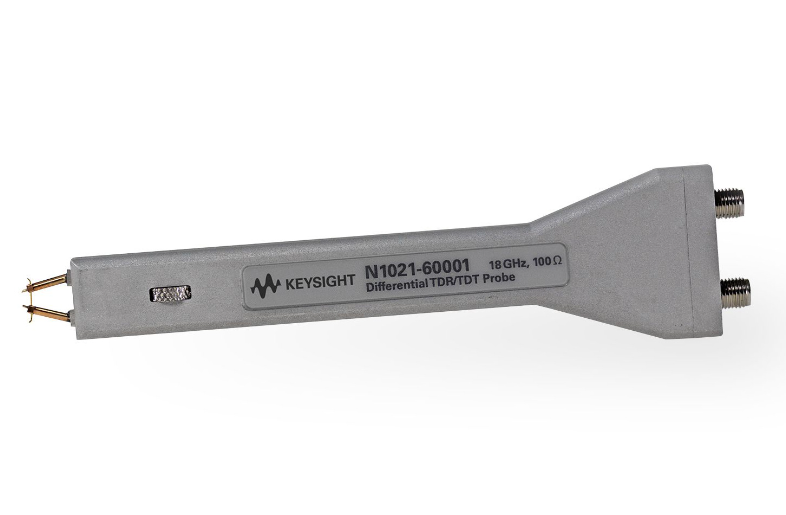

N1021B 是一款符合人體工程學設計的手持式探頭，可以將 TDR/TDT 模塊（例如 54754A）連接到缺少通用同軸高頻連接器的印刷電路板（PCB）和器件。內置的旋輪可以調節差分探針之間的間距，使之能夠良好地接觸焊盤或接入點。這些接入點的間距從非常窄（0.5 mm）到典型 IC 引腳間距（2.54 mm）不等。
工作涉及高速差分電子通道的工程師能夠分析被測件引起反射、對設計的信號完整性（SI）產生不利影響的位置。印刷電路板（PCB）制造商能夠控制每批產品的工藝一致性，確定短路、開路或其他缺陷的位置。
N1021B 探頭可與以下器件結合使用：a) 工業標準 86100C Infiniium DCA-J 寬帶示波器主機；b) 86100C-202 增強型阻抗和 S 參數軟件；c) 54754A 差分和單端 TDR-TDT 模塊。N1021B 探頭給被測件（DUT）施加小電子步進信號，并接收其響應。響應將在時域中進行處理和顯示，或作為 S 參數（SDD11、SDD22、SDD21 或 SDD22）進行處理和顯示。時域測量可以顯示反射的電壓或觀察到的阻抗隨時間或距離的變化。S 參數測量包括幅度、相位和群延遲。
工作涉及高速差分電子通道的工程師能夠分析被測件引起反射、對設計的信號完整性（SI）產生不利影響的位置。印刷電路板（PCB）制造商能夠控制每批產品的工藝一致性，確定短路、開路或其他缺陷的位置。
N1021B 探頭可與以下器件結合使用：a) 工業標準 86100C Infiniium DCA-J 寬帶示波器主機；b) 86100C-202 增強型阻抗和 S 參數軟件；c) 54754A 差分和單端 TDR-TDT 模塊。N1021B 探頭給被測件（DUT）施加小電子步進信號，并接收其響應。響應將在時域中進行處理和顯示，或作為 S 參數（SDD11、SDD22、SDD21 或 SDD22）進行處理和顯示。時域測量可以顯示反射的電壓或觀察到的阻抗隨時間或距離的變化。S 參數測量包括幅度、相位和群延遲。
特點：
帶寬 >18 GHz
100 歐姆額定差分阻抗
可變探針間距： 0.5mm-2.54mm
彈簧探針，能夠獨立進行 Z 軸移動
儀器保證：
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
