產品描述

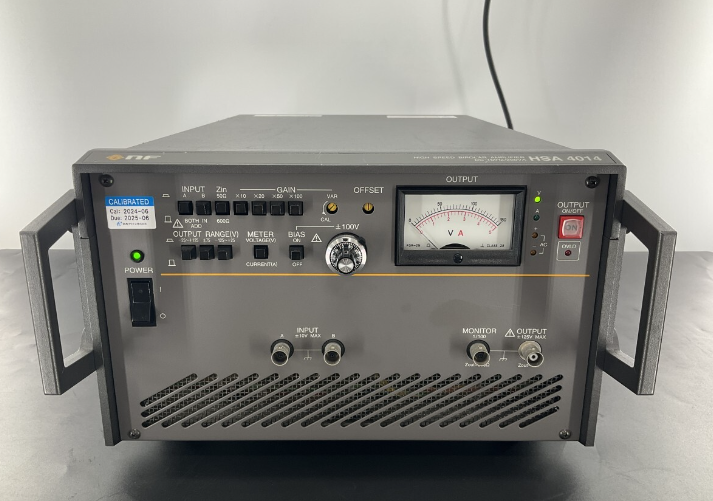

NF HSA4014 是日本 NF 公司推出的 高速四象限寬頻功率放大器，屬于 HSA 系列高性能產品。該設備專為處理從直流到 10 MHz 的高頻信號設計，采用雙極性輸出模式，支持電壓與電流在四象限內自由正負切換，可靈活適應供電模式（電源向負載輸出功率）和吸收模式（電源吸收負載功率）。其核心優勢在于 高速響應、寬頻帶、高電壓輸出，能夠精準放大上升沿陡峭的高速脈沖信號或復雜波形，同時對電容性、電感性負載（如壓電元件、線圈）保持穩定驅動能力。設備配備雙輸入系統（A/B 通道），支持一鍵切換或加法運算，并集成直流偏置功能，可疊加直流信號至輸出端。此外，HSA4014 提供輸出范圍調整、直流偏移歸零、保護電路、監控電表等實用功能，確保測試安全與靈活性。

主要特點

高頻寬頻帶性能

頻率范圍：DC 至 10 MHz，支持高頻信號無損放大。

高電壓與大電流輸出

最大輸出電壓：150 Vp-p（±75 V），峰值電流：11.3 Ap-p（40 Hz 至 500 kHz），滿足高功率測試需求。

四象限雙極性輸出

電壓與電流可自由正負切換，兼容供電與吸收模式，穩定驅動電容性/電感性負載。

高速響應與高轉換速率

輸出電壓上升率：最高 5000 V/µs，精準還原高速脈沖或復雜波形。

雙輸入系統與直流偏置

支持 A/B 通道切換或加法運算，可疊加直流信號至輸出端，擴展測試場景。

多功能保護與監控

輸出范圍調整、直流偏移歸零、保護電路、監控電表等功能，提升操作安全性與便利性。
