Keysight/N5395C/以太網電氣一致性測試夾具

• Keysight/N5395C/以太網電氣一致性測試夾具
• 欲購買或租賃Keysight/N5395C/以太網電氣一致性測試夾具？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

,

<ul class="auto-hide-last-sibling-br" style="-webkit-font-smoothing: antialiased; box-sizing: border-box; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); outline: none; border: 0px solid; margin-right: 0px; margin-bottom: 0px; margin-left: 0px; padding-right: 0px; padding-left: 20px; list-style: none; overflow-anchor: auto; color: rgb(0, 0, 0); font-family: Inter, -apple-system, BlinkMacSystemFont, " segoe="" ui",="" "sf="" pro="" sc",="" display",="" icons",="" "pingfang="" "hiragino="" sans="" gb",="" "microsoft="" yahei",="" "helvetica="" neue",="" helvetica,="" arial,="" sans-serif;="" font-size:="" 16px;="" margin-top:="" var(--md-box-samantha-li-margin)="" !important;"="">

• 信號接入與傳輸：支持以最佳的信號完整性進行 10Base-T、100Base-TX 及 1000Base-T 的示波器測試。通過與是德科技 Infiniimax 113x/116x 探頭放大器與 E2678A 插座式差分探頭前端配合，可實現測試夾具板上信號的探測。
• 接口設計：配備 RJ-45 接口，可通過附帶的短連接電纜連接被測設備，方便將被測設備的以太網信號引出。同時提供了適合探頭連接的接口，如支持差分探頭連接的端口以及 SMA 線纜接口，便于與示波器等測量儀器連接。
• 校準功能：夾具包含用于回波損耗測量的阻抗校準小板，可對網絡分析儀進行開路、短路及負載校準，確保測量結果的準確性。

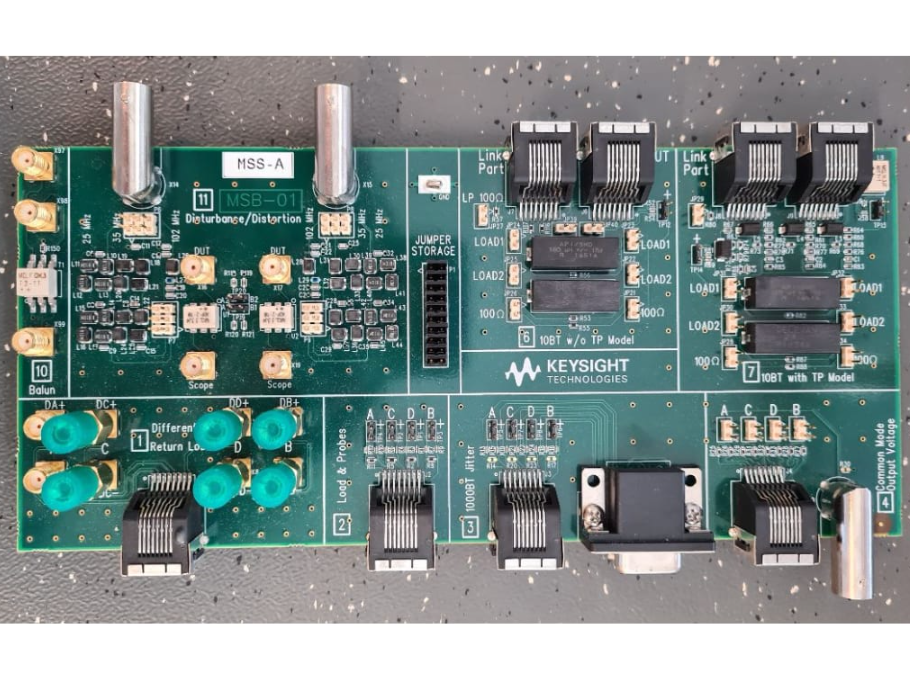

• 測試區域劃分：夾具板上劃分了多個功能區域。如區域 0 為回波損耗校準區域；區域 1 和 6 可進行百兆及千兆以太網電氣一致性測試，其中區域 1 支持使用差分探頭，區域 6 支持 SMA 線纜；區域 3 可通過巴倫器實現從差分信號到單端信號的轉換，用于回波損耗測試等。
• 跳線帽存儲：設有專門的跳線帽存儲區，可存儲 12 個跳線帽，方便用戶管理和使用跳線帽，有助于優化測試配置。
• 配套使用設備：通常需與是德科技的示波器配合使用，如 MSO9404A 示波器主機等，也可與 ENA 系列 E5071C 網絡分析儀連接進行相關測試。還需搭配 D9010ETHC 以太網 10/100/1G 合規性軟件，以實現自動化的測試、判斷和報告生成等功能。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
