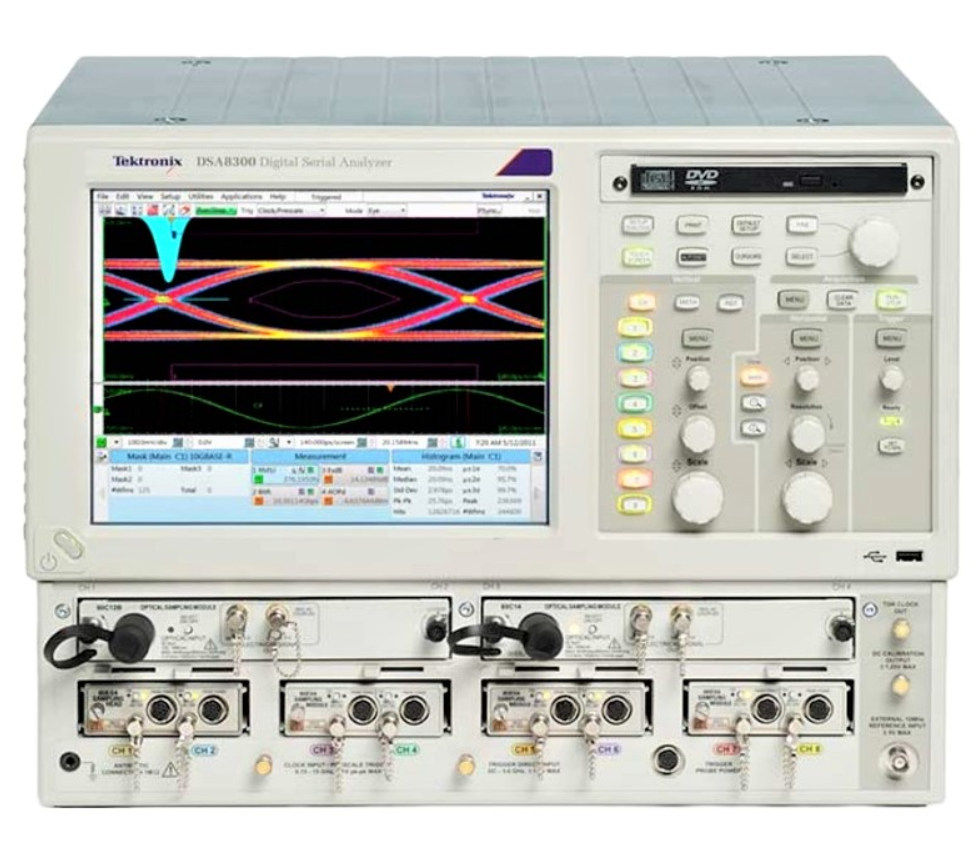

Tektronix/DASA8300/數字串行分析儀采樣示波器

Tektronix/DASA8300/數字串行分析儀采樣示波器
欲購買或租賃Tektronix/DASA8300/數字串行分析儀采樣示波器？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

產品概述：

DSA8300數字串行分析儀是開發和測試使用多千兆位數據傳輸?shù)耐ㄐ拧⒂?jì)算機和消費電子產品的最通用工具。它用于光學和電氣發射器表征，以及這些產品中使用的設備、模塊和系統的合規性驗證。此外，該DSA8300非常適合電信號路徑表征，無論是封裝、多氯聯苯還是電纜。該DSA8300具有卓越的帶寬、信號保真度和最具可擴展性的模塊化架構，可為當前和新興的串行數據技術提供最高性能的TDR和互連分析、最準確的信號損傷分析以及BER計算。一致性驗證應用的理想選擇。使用 80 多種行業標準口罩進行自動口罩測試。新口罩可以導入DSA8300，以支持新的新標準。用戶可以定義自己的掩模以進行自動掩模測試。抖動、噪聲、BER、模板測試和串行數據鏈路分析（SDLA）通過 80SJNB Essentials 和高級軟件應用選項提供。IConnect 軟件應用程序選項提供高級 TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能®。400G-M4 光學制造分析軟件提供光發射機和色散閉眼四元（TDEC），分析高測試吞吐量；高采樣率，每通道高達 200 kS/s；高效的編程接口（IEEE-488、以太網或本地處理器訪問）可實現高測試吞吐量。

產品特點：

低時基抖動：在最多 8 條同時采集的通道上，典型值為 425fs；使用 82A04B 相位基準模塊時，在最多 6 條通道上可低至 < 100fs，能保證準確地同時采集多個高帶寬信號。

高垂直分辨率：配備 16 位模數轉換器，電接口分辨率 < 20μV LSB（1V 全量程），光接口分辨率根據模塊不同，從 80C07B（1mW 全量程）的 < 20nW 到 80C10C（30mW 全量程）的 < 0.6μW。

接口模塊多樣：

光接口模塊：支持從 155Mb/s 到 10Gb/s、40Gb/s、100Gb/s 和 50G/100G/200G/400G PAM4 等多種光數據速率，帶寬 > 80GHz。光接口采樣模塊具有高光學靈敏度、低噪聲及寬動態范圍，還配有光基準接收機，滿足標準規定的一致性測試要求。

電接口模塊：電接口帶寬 > 70GHz，采用超低噪聲電采樣器，20GHz 時噪聲為 280μV，60GHz 時為 450μV（典型值）。可選擇帶寬，用戶能平衡帶寬和噪聲以優化數據采集性能。還可通過遠程采樣器或緊湊的采樣擴展器模塊電纜，將采樣器放在被測器件附近，減少信號劣化。此外，高性能集成 TDR（10ps 典型步進上升時間）可檢定阻抗不連續性，支持帶寬高達 50GHz 的 S 參數測量。

儀器保證：

我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
