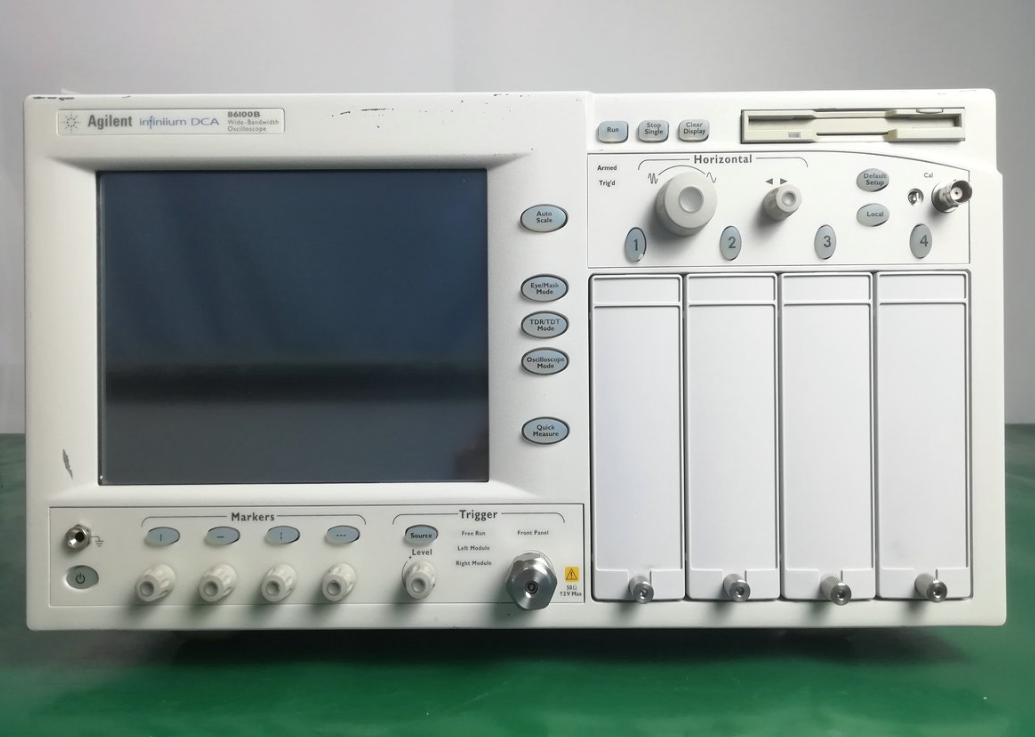

Tektronix/86100B+86105B/寬帶示波器 主機和模塊
詳細資料:, 產品概述: 泰克 86100B 準確來說應是是德科技(Keysight,其前身是安捷倫)的一款高性能儀器。它是一款高速示波器,同時也具備數字通信分析儀和時域反射計的功能。技術參數:觸發帶寬:若配備 001 選項,觸發帶寬為 12.5GHz;若配備 701 選項,觸發帶寬為 2.5GHz。觸發電平調整范圍:為 - 1V 至 + 1V。電源要求:電壓為 90-132V 或 198-264VAC,頻率為 48-66Hz。內置測試功能:內置了一致性測試功能,方便用戶進行相關測試。集成光電氣通道:具備集成的光學和電氣通道,可適應不同類型信號的測量。兼容性強:兼容 83480A/54750A 系列模塊等,方便用戶根據需求擴展功能。 泰克 86105B 實際上是是德科技的一款光 / 電模塊。它主要用于對多種技術和線路速率的發射機進行一致性測試,可表征 SONET、以太網和光纖通道技術的光傳輸性能,適用于 155Mb/s 至 10Gb/s 的數據速率,也支持光 InfiniBand 和電 XAUI 信令等新興標準的掩碼測試。 產品特點:
86100B,多種功能集成:可作為示波器、數字通信分析儀和時域反射計使用,能在最短時間內完成復雜的一致性測量,無需學習繁瑣的測試程序,如只需按一下按鈕即可執行一致性眼圖分析等操作。
寬帶寬:光學帶寬可達 65GHz,電氣帶寬可達 80GHz,能夠確保最精確的波形測量,可滿足 100Mb/s 至 40Gb/s 及更高速率的信號測試需求。內置測試功能:內置了一致性測試功能,方便用戶進行相關測試。
帶寬:具備 15GHz 光通道,適用于 9/125 光纖。
波長范圍:為 1000-1600nm。
噪聲:典型的均方根噪聲為 5μW(10GHz 帶寬)、10μW(15GHz 帶寬)。
輸入功率:最大平均輸入功率為 2mW。
電通道特性:
帶寬:具有 20GHz 電通道,采用 3.5mm 陽頭輸入。
噪聲:典型的均方根噪聲為 0.25mV(12.4GHz 帶寬)、0.5mV(20GHz 帶寬)。
儀器保證:我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。 |
|
|||||||||||||||||
|
|||||||||||||||||||
