產品描述

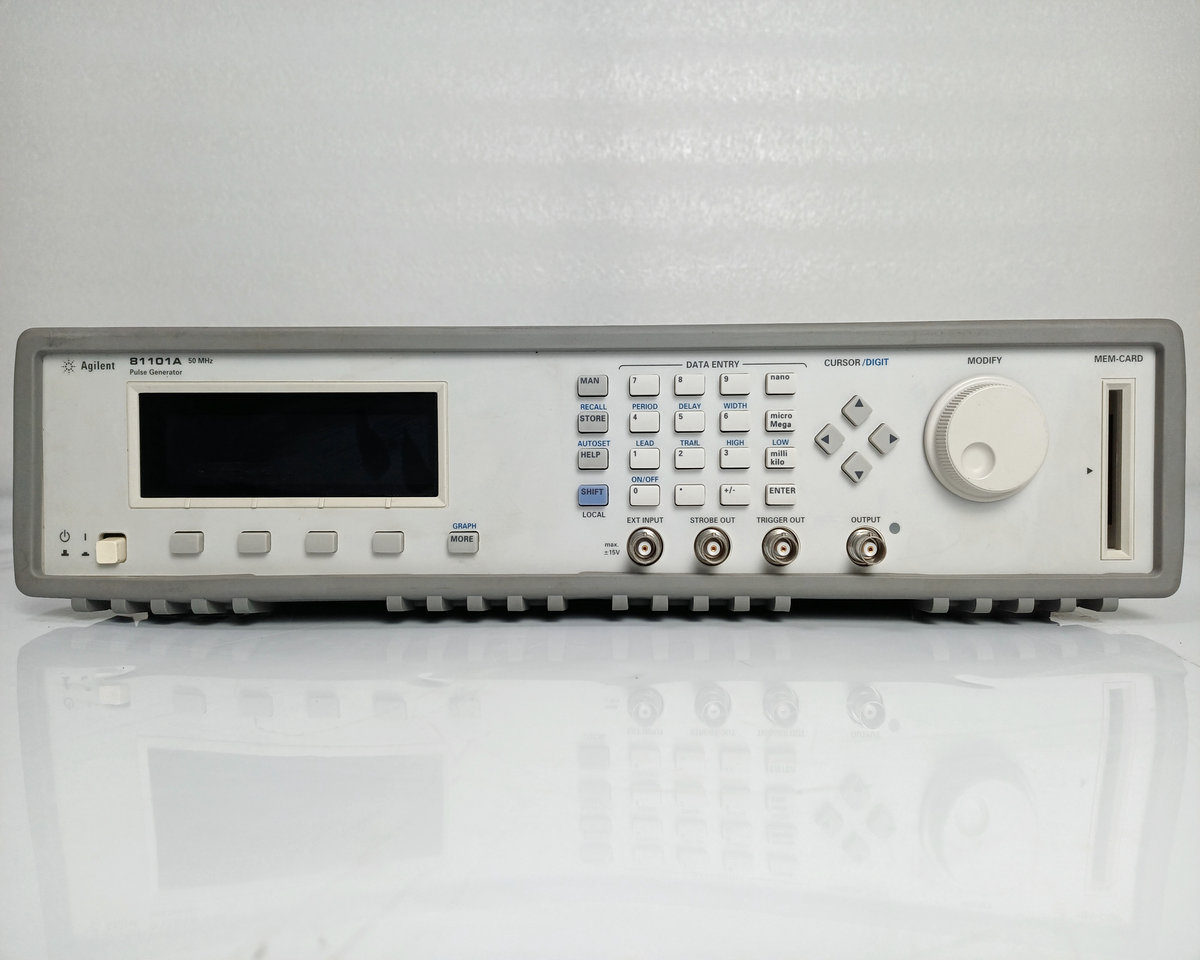

Agilent 81101A是一款50MHz單通道脈沖信號發生器，專為經濟高效地輸出脈沖和時鐘信號設計。該設備支持靈活操控定時參數（重復率、時延、寬度和變化沿），并配備PLL鎖相環振蕩器，確保0.01%的頻率設置精度。其核心功能包括雙脈沖和脈沖串生成，可滿足數字電路測試、信號仿真及自動化測試系統的多樣化需求。

主要特點

高精度定時控制：定時分辨率達2ps，頻率準確度0.01%，支持無毛刺參數切換（重復率、時延、寬度、變化沿），確保信號穩定性。

靈活輸出配置：提供50Ω/1kΩ雙輸出電阻選項，50Ω負載下支持10Vpp輸出幅度，1kΩ負載下可達20Vpp，適配不同測試場景。

多模式信號生成：支持脈沖、脈沖串、數據序列模式，可生成偽隨機二進制序列（PRBS），滿足CMOS、TTL、ECL等邏輯技術測試需求。

觸發與同步功能：支持外部觸發、連續觸發、手動觸發及突發模式，可與外部時鐘同步（固定/可變延遲），實現多設備協同測試。

擴展性與兼容性：兼容Keysight 81100系列軟件，支持GPIB編程控制（SCPI命令集），與8110A設備無縫兼容，保護用戶投資。

用戶友好設計：配備單端BNC輸出接口，提供存儲/調用測試設置功能，簡化操作流程，提升測試效率。
