Agilent/E1407A/銷售、租賃|有源 VXI 適配器模塊 帶E1339A卡
- Agilent/E1407A/銷售、租賃|有源 VXI 適配器模塊 帶E1339A卡
- 欲購買或租賃Agilent/E1407A/銷售、租賃|有源 VXI 適配器模塊 帶E1339A卡?請在線咨詢或拔打24小時電話:13715327187
詳細資料:
,
-

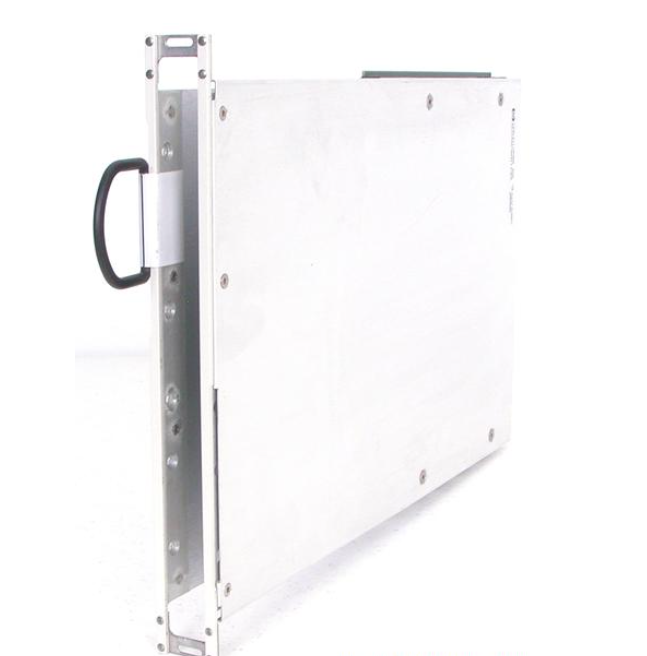

產品簡介:安捷倫 E1407A 是 C 尺寸的 VXI 適配器模塊,可將 A 或 B 尺寸的 VME/VXI 模塊適配到 C 尺寸的 VXI 主機箱中使用。它提供 P1 和 P2 接口的有源擴展,具備從設備功能,常用于需要整合不同尺寸模塊的 VXI 系統中。搭配的 E1339A 卡是 72 通道數字輸出 / 繼電器驅動模塊,為 B 尺寸單插槽、基于寄存器的 VXI 模塊,可提供數字輸出或驅動外部繼電器。
-
產品詳情:
-
E1407A 適配器模塊:
-
尺寸與插槽:標準模塊為 1 插槽寬,可選配 2 插槽寬的型號(選件 010),但 2 插槽型號僅與最左側插槽的背板連接。
-
適配功能:能將 A 或 B 尺寸的 VXI 模塊適配為 C 尺寸,以便在 C 尺寸 VXI 主機箱中使用。
-
接口擴展:提供 P1 和 P2 接口的有源擴展,且擴展部分完全緩沖。
-
功能限制:僅提供從設備功能,不能用于 0 號插槽或與總線主控器一起使用。
-
特殊功能:可通過帶狀電纜隔離 P2 的外行,以適應 VME 應用。
-
使用數量:可在 VXI 主機箱中使用多個該適配器。
-
E1339A 卡:
-
通道特性:具有 72 個通道,可作為數字輸出(需外接上拉電阻)或用于驅動外部繼電器。
-
電氣參數:所有通道參考機箱接地,每個通道可吸收高達 200mA 的電流,可切換高達 32V 的電壓。
-
供電方式:模塊前面板可提供有限功率為外部設備供電,板載跳線允許使用 + 5V、+12V 或 + 24V 的 VXI 電源為外部設備供電,但 B 尺寸 VXI 主機箱不提供 + 24V 電源,若需 + 24V 負載電源,需使用外部電源(C 尺寸主機箱有 + 24V 電源)。
-
驅動支持:可下載 SCPI 和 VXI 即插即用驅動程序,提供單個 72 通道操作或 36 通道雙輸出操作的打開 / 關閉命令,后者專為驅動鎖存式微波繼電器設計。
儀器保證:
我們的大多數設備在裝運之前均經過嚴格的質量檢測與校驗。也可申請國家計量證書。
