特點

應用

設備制造商用于研究和開發的解決方 案

引言/ 簡介

MTS4SA 傳送流一致性分析儀是一種新 型的分析工具，它是全球第一款引入了 CaptureVu^®技術的壓縮數字視頻故障排 查儀/ 分析儀，CaptureVu^® 技術是市場 上新出現的功能，可以捕獲和分析實時 系統事件，排查間斷性故障和解決各種 復雜的問題，而這樣的功能是傳統的分 析儀所不具備的。MTS4SA傳送流一致性 分析儀在性能上的提高，使它在進行延 時分析(已存儲的碼流)時要明顯優于基于 MPEG分析儀的傳統軟件。MTS4SA將新 開發的高速分析引擎和內建智能組合在 一起，從而能夠以非常快的速度準確定 位并解決MPEG傳送流中的間斷性故障。

MTS4SA 系列引入了基于IP 的實時視頻 分析和記錄功能，它可以運行在用戶自 己的、并配置有標準型10/100 或千兆位 以太網網卡(NIC)的微軟視窗個人電腦上。 泰克公司在業內的領先地位，使之能夠 提供最全面的(可跨越多個標準和多個視 頻層)和最深入的(在信號發生和分析深度 上)壓縮視頻測試解決方案。MTS4SA 系 列是一種獨立的軟件產品，它可以在 任何地方和任何層次上應用，以診斷 和解決即便是非常細小的、但卻是十 分復雜的間斷性DTV故障，而且只需 要很少的時間。

MTS4SA 提供了全套的綜合性分析工 具，包括傳送流(TS)一致性分析儀、緩 存器分析儀、PES 分析儀、壓縮視頻 和音頻基本流分析儀、TS編輯器和復 用器，以及數據廣播應用，可用于碼 流創建、碼流分析和錯誤插入等。

MTS4SA 通過其內建的用戶定制腳 本，可以支持各種已發布的和正開發 中的數字電視標準，其中包括ATSC、 DVB-C、DVB-H、DVB-S、DVB-T、 ISDB-S、ISDB-T和MPEG標準，從而 保證了標準的一致性測試。為使分析 始終保持最新?tīng)顟B(tài)，靈活性是關鍵。 通過加載泰克公司所提供的更新或創 建您自己的用戶腳本，可以很方便地 與新標準和專用表(proprietary tables) 相適應。

技術特性

• CaptereVuTM 技術 利用CaptereVuTM 技術捕獲并分析延時和實時(僅基于 IP)的系統事件
• 新型的分析引擎，使分析速率可高達 400Mbps，大大地減少了延時分析的 所需時間(與傳統分析儀相比較，減少 時間可達90%)
• 強大的、具有CaptereVuTM 技術的傳 送流一致性分析儀－可用于實時分析 和延時分析
• 提供具有CaptereVuTM技術的、基于IP 的視頻分析和基于IP 的視頻記錄功能 (規定速率可達100Mbps)
• 強大的由用戶定義的腳本，提供了充 分的靈活性，可適合于用戶自己協議 的產品
• 提供基本流分析，支持各種標準(包 括H.264、VC-1、MPEG-2、MPEG-4 和3GPP 等)
• 提供PES 分析儀和緩存器分析儀、碼 流復用器，支持?jǐn)?shù)據廣播發生和分析
• 支持MPE、SFN 和DVB-H 表
• 支持各種標準如H.264、VC-1、 MPEG-2、MPEG-4和DVB-H發送和比 特率
• 提供全面的PCR測量和圖形功能(包括 準確度測量、到達間隔測量、總抖動測 量以及頻率偏置和漂移率測量)
• 提供PTS 間隔/ 到達時間測量和圖形 功能
• 按照TR 101 290 MGB2 類別進行比特 率測量
• 支持Unicode 字符編碼，可使用客戶 當?shù)卣Z(yǔ)言(包括中文或日文雙字節字符) 顯示業務信息
• 能夠以CSV或XML格式輸出錯誤日志 記錄，可與office 應用程序相兼容
• 提供傳送流編輯器、傳送流剪切器 (Cutter) 和傳送流無縫生成(Make Seamless)應用
• 獨立的MTS4SA 軟件，支持Windows NT 4.0、2000 和XP 操作系統
• 顯示提要
• 提供節目中心顯示屏幕，給出用戶規 定測試項的go/no-go(合格/不合格)錯 誤指示
• 提供CaptureVu 技術/ 觸發顯示 測試顯示
• PCR 和PTS 圖形和測量顯示
• SI/PSI/PSIP 顯示
• 延時和實時EPG 顯示
• 數據字段和數據包顯示
• 共享同一顯示屏和用戶界面的實時和 延時分析

使用MTS4SA 傳送流一致性分析儀 (TSCA)，您可以監視和解釋實時IP 流的 內容，或者用來監視和解釋按照最近的 ATSC、DVB、ISDB-S、ISDB-T 和MPEG 標準人工合成的碼流內容或事先記錄的 碼流內容。TSCA 分析儀經過特殊的設 計，您只需要最少的鼠標點擊次數就可 以迅速定位并識別傳送流中的問題，這 樣，當您在開發和測試設備、網絡或者在 測試某些業務時，利用TSCA軟件就能夠 迅速地識別有問題的區域，從而節省了 分析時間。您還可以對TSCA軟件進行配 置，按照客戶選擇的字體來顯示碼流信 息。這一特性使您能夠使用您所在地區 的語言或使用用戶字體來觀察碼流信息。

• TSCA 特性
• 提供簡明的“program centric”(節目中 心)用戶界面，迅速獲取您關心的信息
• 提供CaptureVu 技術，捕獲并分析實 時(僅基于IP)或延時碼流文件中的系統 事件
• 對已存儲的傳送流進行深入的分析，支 持MPEG、ATSC、DVB、ISDB-T和ISDBS 表類型
• 提供數據提要顯示和自動過濾，從而 可以簡化復雜傳送流的分析過程
• 按照TR 101 290 標準的優先級1、2、 3 進行測試
• 提供支持ISDB-T、TMCC和IIP 數據的 句法分析和顯示
• 在SI、TMCC和IIP 數據之間執行一致 性查驗
• 提供專用PSI/SI句法字段速率(Proprietary PSI/SI syntax section rate)錯誤測試
• 提供已檢出錯誤的信息日志記錄
• 支持Unicode 字符編碼，能夠以日文、 中文或其它語種顯示業務信息

延時和實時的IP 模式

TSCA可以按延時方式工作，它能夠在任 意被推薦的個人電腦平臺上進行延時分 析。在延時分析模式中，可以在任何時間 內分析和觀測已被保存的碼流文件。 TSCA作為一項獨立的應用程序，它也可 以在用戶自己的個人電腦上實時監視基 于IP 的視頻。利用它的實時IP 分析，能 夠連續監視傳輸中的實際碼流，如果需 要更詳盡的延時分析，您可以采用暫停 方式，此后可以在任何時刻再繼續進行 實時IP 分析。

TSCA 用戶界面

TSCA軟件使用的是一種單一的主程序提 要窗口，在表框架中包含有內容不同的 顯示。這種方式可以給出最多的有用信 息，而不致使屏幕顯示看起來雜亂不堪。 利用這一主窗口，您可以進入以下顯示 屏面：

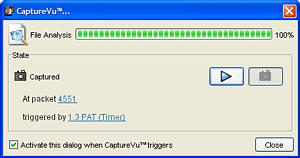

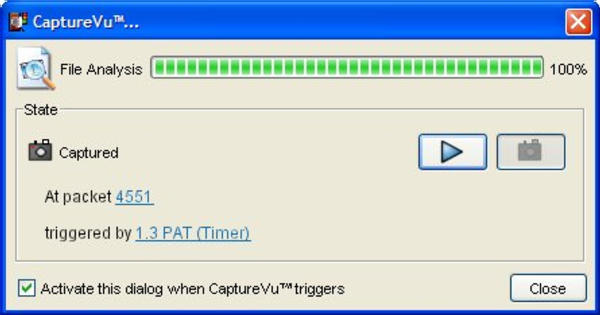

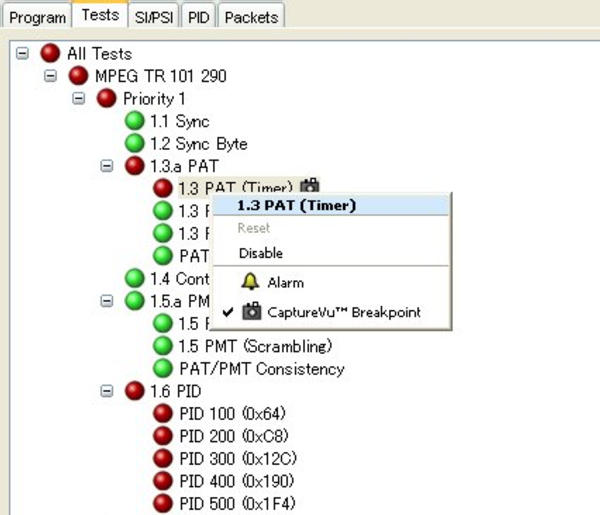

CaptureVu^® 技術

利用CaptureVu^®技術，您可以在延時 模式中或IP 流的實時模式中捕獲并分析 系統事件，從而可以查出傳統分析儀所 不能發現的間斷性故障或較為復雜的問 題。利用CaptureVu^® 技術，用戶可以在 特定的測試項或碼流事件上設置一個 “斷點”(breakpoint)，一旦出現斷點，屏 幕上就會顯示一個對話框，在對話框中 給出斷點狀態，并能準確定位于被測傳 送流中的數據包。CaptureVu^®技術自動 預先將被測信號的最后200MB碼流文件 保存在緩存器中，在斷點處暫停分析并 轉入深入的延時分析模式，用戶可以據 此跟蹤查尋故障原因。您也可以將被捕 獲的碼流永久地保存在硬盤上，日后可 以隨時使用TSCA 應用程序再次進行延 時分析。這種強大的查錯模式能使您能 夠快速地排查碼流中的、令人討厭的間 斷性故障。

IP 觸發記錄

MTS4SA系列還支持IP碼流的觸發記錄， 用戶可以設置一種比較復雜的觸發條件。 一旦這種觸發條件得以滿足，MTS4SA就 將捕獲傳輸中的實際傳送流并送入硬盤， 而不必采用停止或暫停方式來中止正在 進行的實時分析。

觸發源和觸發條件

• 按照DVB TR 101 290 標準第一、第 二、第三優先級測試或者ATSC和ISDB 規定的測試條件
• 超出用戶定義容限的復用占有情況
• 日期和時間
• 在觸發記錄模式中，可以將預觸發
• 緩存器的容量設定為總文件容量的某 一百分比，其范圍由0 至100%。

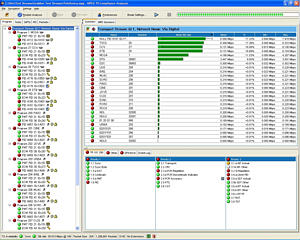

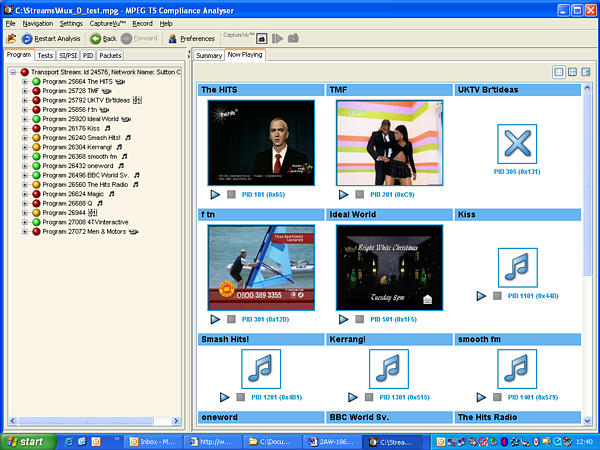

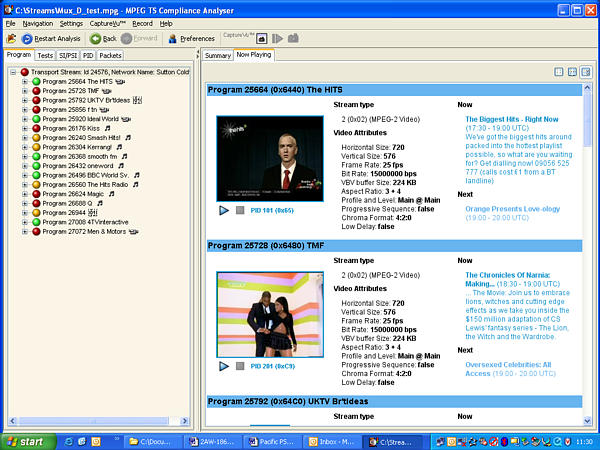

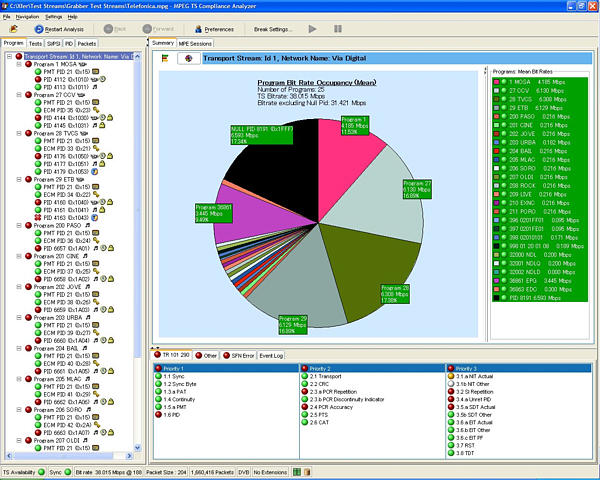

節目顯示

MTS4SA提供了一種節目顯示方式，用戶 可以快速查看節目項中的傳送流內容、 每個節目的使用比特率以及按照TASC、 DVB TR101 290 或ISDB 標準測試的結 果。并分別以紅、淡黃和綠色的LED 指 示來表示與每個節目或元素相關的錯誤。

可以將在節目流分層的較低層次上檢測 到的錯誤擴展至最高層次。因此，用戶可 以在某一較高層次上監視碼流中的所有 節目，然后在必要時迅速進入較低層次 以查尋故障。

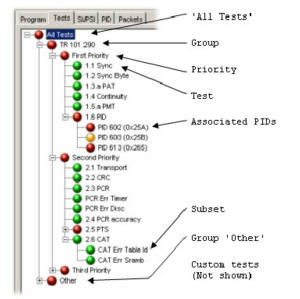

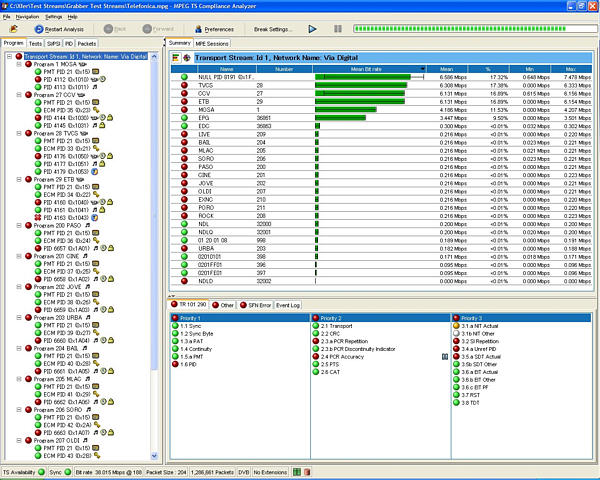

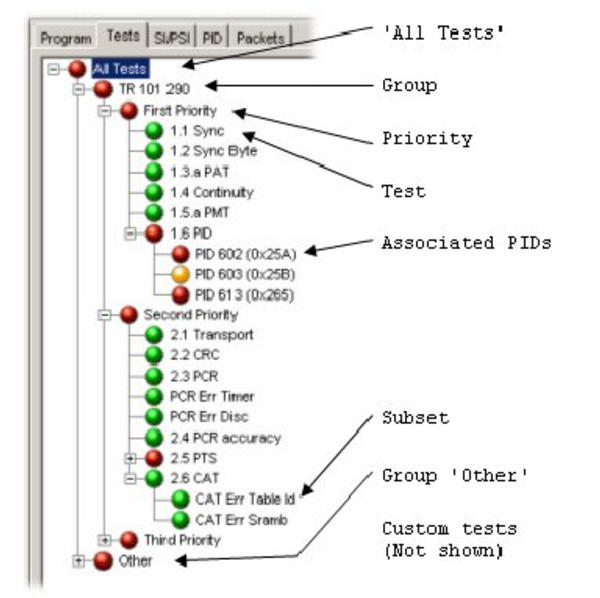

測試顯示

在測試顯示(tests view)中，您可以將錯誤 定位到已施加到傳送流的某一特定的測 試項中，您可以按照您選擇的測試來自 動過濾錯誤日志記錄，當然，您也可以按 照PID 來過濾。除了在TR 101 290 標準 中所規定的第一、第二、第三優先級測試 之外，您還可以測試PCR抖動和節目/PID 比特率。所提供的可變性測試能使您測 試到特定PID中比特率的變化情況。除了 按照TR 101 290 標準進行測試外，您還 可以對ATSC、ISDB-T 和ISDB-S 碼流進 行許多特定的測試。

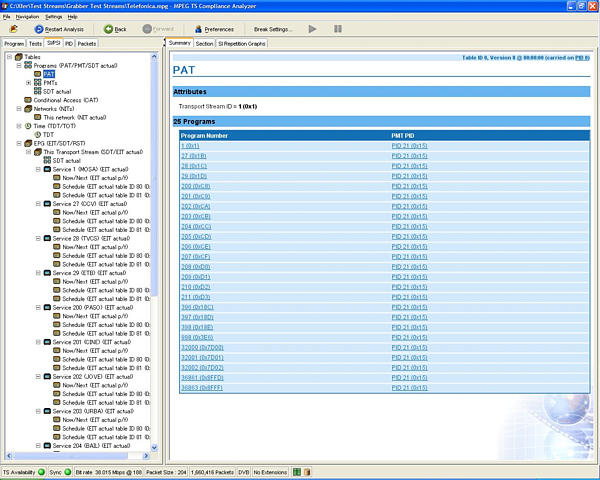

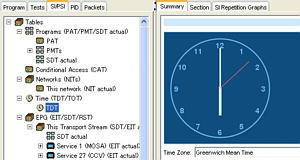

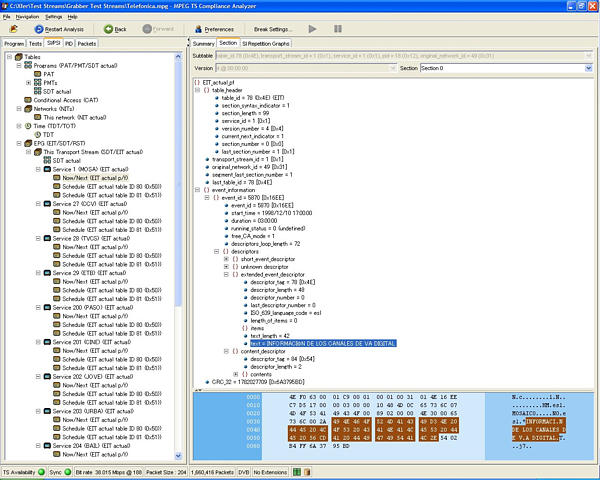

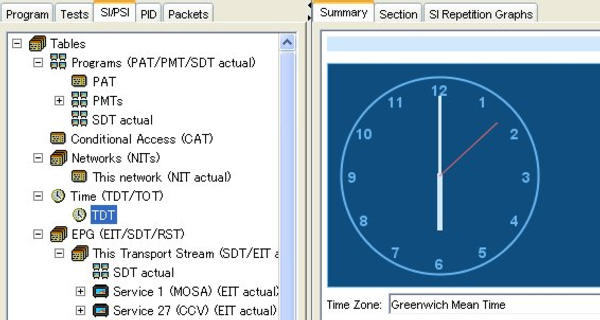

SI/PSI 和PSIP(表)顯示

在SI/PSI 和PSIP 表顯示中，您可以觀察 到被分析碼流中所包含的業務信息表， 它應當服從于所選擇的數字視頻標準。 這包括ATSC PSIP、DVB和ISDB 業務信 息和MPEG 節目特定信息。

在SI/PSI 和PSIP 表的提要顯示中，以一 種有意義的方式給出了每一種表的主要 數值顯示，其中包括超鏈接顯示，通過這 個超鏈接，您可以迅速地訪問其它表中 或其它顯示中的相關信息。

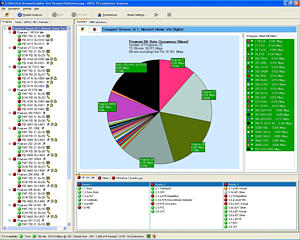

PID 顯示

在PID 顯示中，給出了該傳送流中所有 PID的相關信息。如果您選擇了某一PID， 則其相關聯的提要顯示就能提供該傳送 流的PID定向圖示。這種信息可以呈柱狀 圖形，也可以呈餅狀圖形顯示。彈出菜單 給出了快速的容限選擇。

如果有一項或多項測試失效，那么在相 關的PID下會列出各項失效的測試。您可 以選擇特定的PID 以顯示所有相關測試 的提要。還可以選擇特定的測試以顯示 其事件日志記錄和參數。

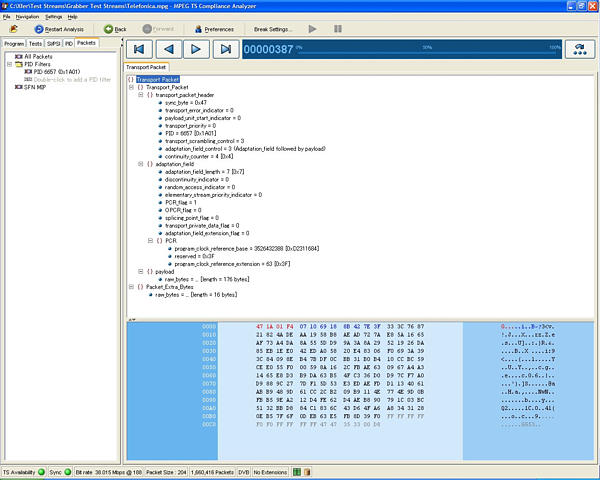

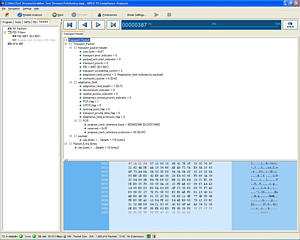

數據包顯示

在數據包顯示中，可以給出按照內容分 組的傳送流中的所有數據包信息。這種 組合包括PID 數值、SFN 兆幀（Megaframe） 初始包（MIP，僅DVB）和信息 包（IIP，僅ISDB-T）。如果您選擇了特定 的PID或MIP，那么只顯示出具有特定PID 或MIP 的數據包。

字段(Section)顯示

字段顯示使用的是可定制的腳本文件， 用戶可以指定并顯示專用信息。

MTS4SA可以提供表及其數據源顯示。這 種顯示（以十六進制數值格式和ASCII字 符格式）給出了被選表、版本和字段的數 據字節。MTS4SA可以十分方便地分析表 和子表，并能直接跟蹤至包數據。

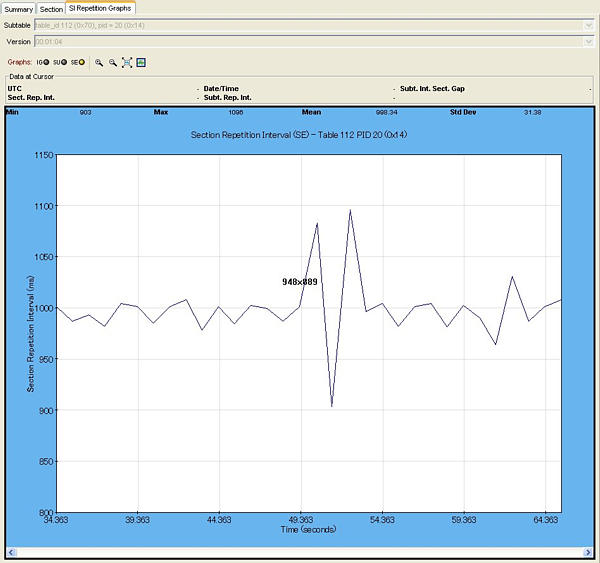

字段圖形(Section Graphing)

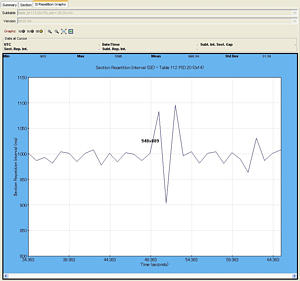

字段重復間隔－這種圖形給出了某一特 定PID 的表中兩個字段之間的間隔顯示。

子表相交間隙（Sub-table intersection gap）－這種圖形給出了某一特定子表中 字段之間的間隔顯示。

子表重復間隔－這種圖形給出了收到一 個完整子表與收到下一個完整子表之間 的時間顯示。

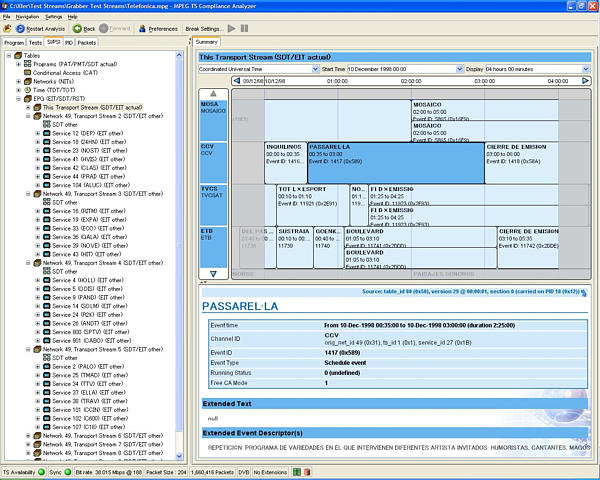

實時和延時電子節目指南(EPG)顯示

在EPG顯示中，可以迅速地跨越許多EIT 表進行查驗，并可以從當?shù)貢r(shí)間、UTC時 間或傳送流自身時間中設置時間零值。 所顯示的EPG 事件的天數由廣播業主決 定，但不受分析儀局限。如果選擇了一個 傳送流EPG，則通過面板給出當前在事 件面板(event panel)中顯示的業務名稱。 所顯示的業務將取決于導航圖形中的被 選節點(node)。MTS4SA支持ATSC、DVB 和ISDB 標準中的電子節目指南。

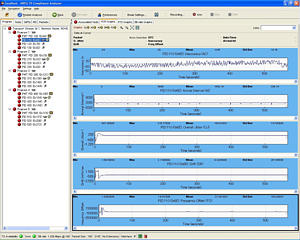

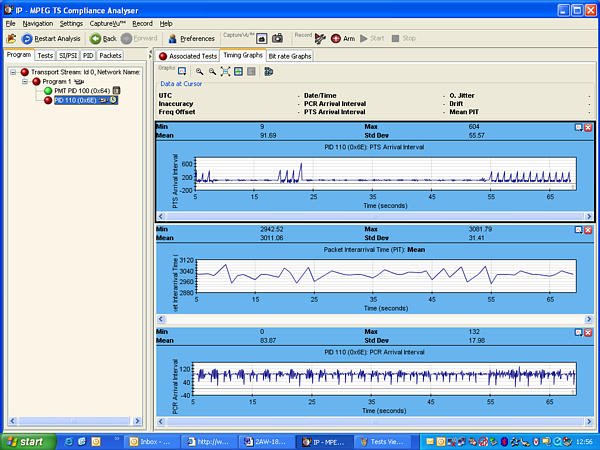

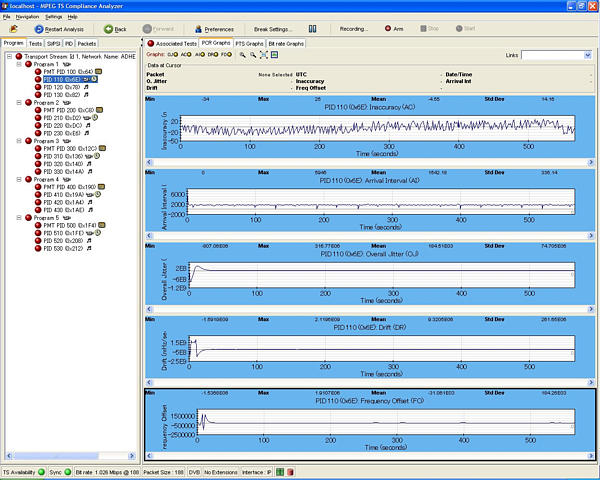

PCR 分析

利用MTS4SA系列，可以按照TR 101 290 標準進行全面的PCR 測量。如果被選的 基本流PID 含有PCR 信息，就可以使用 PCR 分析顯示，所給出的顯示圖形有： PCR 準確度、PCR 到達間隔、PCR 總抖 動、PCR 頻率偏置以及PCR 漂移率。

在實時分析和延時分析中可以取得PCR 圖形。時間標記數據確保PCR 圖形的捕 獲并提供碼流記錄顯示。MTS4SA的時間 標記與由泰克公司其它設備（ 包括 MTM400傳送流監視器）所取得的記錄相 兼容。在上述重要的PCR 測量中，可選 的MGF過濾器提供了最大限度的靈活性 和兼容性。

MTS4SA 系列還可以在實時分析或延時 分析中提供PTS到達間隔圖形顯示，如圖 所示。

事件面板(Event Panel)

事件面板提供了一項或多項業務的事件 顯示，這取決于被選節點。單個事件以不 同的彩色表示并顯示為塊；每個塊(以及 其相關聯的工具頂端 tool-tip)顯示出由 EIT 提取的事件信息。如果某個塊被選 中，則在事件細節面板中就會給出完整 的事件信息，并提供進入含有該信息字 段的鏈接。

事件的彩色顯示如下：

MPE/IP 顯示數據廣播

利用MTS4SA，可以觀察到MPE/IP 數據 (基于MPEG TS 的因特網IP 話路)，它是 作為每一MPE 話路(sessions)的一個單 獨項，這既可以在TS 中檢測到，也可以 用人工方式查知，因?yàn)檫@時的顯示是處 于使用狀態。每項話路所顯示的信息有：

• PID
• MAC 地址
• 網絡層源IP 地址和目的IP 地址
• 傳輸層協議和端口數(port numbers)
• 自監視開始后話路(sessions)的全部傳 送數據
• 使用MGB1 類別的瞬時比特率

DVB SFN

在MTS4SA的實時模式中，可以通過描述 每場數值的圖示中顯示并解釋最近接收 的MIP中所包含的數據。在導航圖示中也 可以得到TPS MIP、STS時間標記和其它 詳盡的信息。

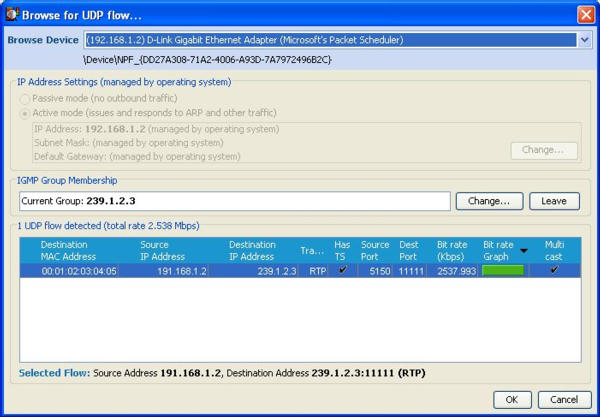

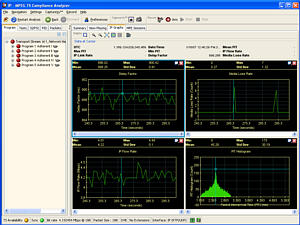

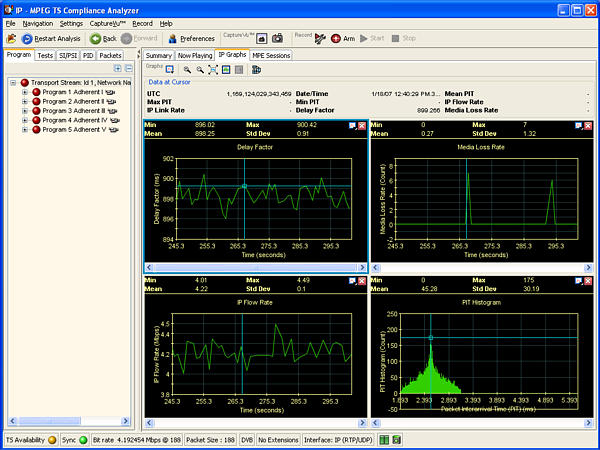

基于IP 的視頻分析和記錄

對于大多數個人電腦而言，以太網端口 是作為標準配置，為運行MTS4SA分析儀 程序，需要提供10/100Base-T 或千兆位 以太網接口以監視攜帶有MPEG 視頻的 IP 碼流。這樣就可以連接到IP 視頻數據 流源端，從而可利用CaptureVuTM技術以 進行基于IP的視頻分析。MTS4SA分析儀 可以在一個局域網段中選擇當前任意的 UDP 話路，以便隨后進行分析并將數據 提取到硬盤中*¹。

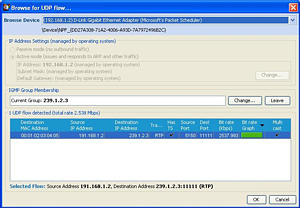

在MTS4SA的分析儀中，可以指示出攜帶 有MPEG TS業務的UDP話路，也可以選 擇UDP 話路以進行分析和記錄。當它通 過網絡接口卡接收到傳送流包時，就會 給出時間標記，從而進行PCR 測量和給 出PCR 圖示。這些均可以在MTS4SA 系 列工具和用戶的個人電腦上進行。

*1 加載網絡流量的最大比特率規定為100Mbps.

日志記錄項格式

在延時分析中，每個日志記錄項均包含 有來自PCR 的時間標記。

• 出錯參考 通常用PID 或節目來表示
• 可以用當?shù)卣Z(yǔ)言來描述事件
• 每一碼流的錯誤，每一PID。按10K項 日志循環記錄，含改寫提示
• 可以按項察看日志記錄，也可以按照 相關的PID、節目測試來過濾
• 可以將日志記錄文件保存為CSV 或 XML 格式，以供日后分析

IP 記錄

為實現離線PCR 定時分析，MTS4SA 可 以利用已保存的包到達時間信息記錄帶 有時間標記的傳送流。最大記錄長度僅 由硬盤的可用容量所限定。在記錄之前 無須預先設定文件的保存位置。

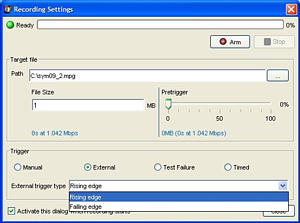

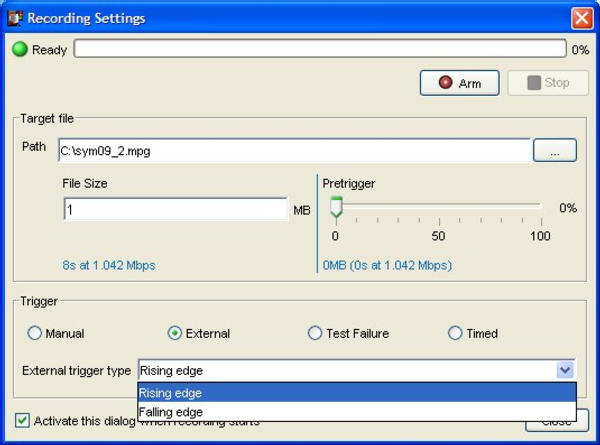

IP 觸發記錄

MTS4SA的IP記錄既可以立即開始，也可 以在觸發時刻開始記錄。可以在觸發點 之前、或觸發期間、或觸發點之后利用用 戶定義的預觸發緩存器以捕獲碼流。

MTS4SA可以記錄完整的傳送流，并帶有 記錄完成時顯示的記錄文件參數。這些 參數包括文件大小、比特率、傳送包的多 少、觸發條件、觸發位置和觸發時間等。

復用器和DVB/ATSC 表編輯器

當我們測試網絡元素或機頂盒時，所需 要的具有典型類型的一種傳送流往往是 不合用的。即便是相似的傳送流，也會因 傳送流中丟失了一些重要成分如SI(系統 信息)或其它表，或者是復用后傳送流速 率不正確而不適用。

利用MTS4SA 的復用器/ 再?gòu)?fù)用器/ 解復 用器應用程序，可以創建多節目的傳送 流，它含有符合DVB、ATSC、ISDB 和 MPEG 傳送流標準的用戶SI/PSI/PSIP 信 息。

泰克公司復用器/ 再?gòu)?fù)用器/ 解復用器應 用程序支持：

• MPEG-1 視頻
• MPEG-1 音頻
• MPEG-2 視頻
• MPEG-2 音頻
• AC-3 音頻
• AAC 音頻
• 在基本流和PES 格式中支持上述所有 標準
• 可以輸入其它傳送流的PID，包括 H.264 和VC-1 等
• 其它數據－應當規定比特率

解決方案

MTS4SA 復用器允許用戶將來自硬盤或 CD/DVD-ROM碼流記錄中的分量收集在 一起，以無限多的方式對它們進行處理， 然后構建成為一種完全符合標準的輸出 碼流。利用MTS4SA軟件的內置表句法和 描述符知識，可以確保最終生成的復用 傳送流是高質量的順應性輸出流。

已記錄碼流的解復用

MTS4SA 復用器可以接受任何已記錄的 傳送流，將它作為一種輸入源。此后用戶 也可以對這種傳送流解復用以得到其 PES部分。用戶還可以將所得到的PES和 ES 流保存到硬盤中。MTS4SA 解復用器 可以提取多種基本流。利用解復用器，可 以從傳送流中提取H.264和VC-1基本流。

已存儲碼流的重新組合

上述PES、或者基本視頻流、基本音頻流 均可以匯集在一起，以構建成邏輯上的 組合－即含有視頻、音頻和其它相關數 據（例如圖文電視/ 隱蔽字幕和MHP 應 用等）的“節目”，并且?guī)в蓄A(yù)先保存的 原始定時。至于PID，可以視需要重新映 射即可。

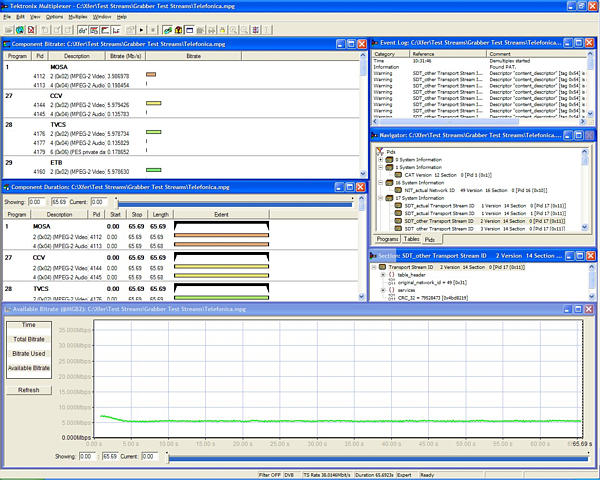

分量圖示和可用帶寬圖示

在MTS4SA的分量比特寬度圖示(Component Bit Durations View)中，可以給出比特寬 度以及每一視頻或音頻流中PID 的起止 時間。利用鼠標“拖放”或用鍵盤鍵入數 字以改變間隔和起止時間。在可用帶寬 圖示中，能夠很清楚地告訴用戶，還可以 在傳送流中增加多少內容，用以傳送流 的擴充或優化。

映射、查驗和重建您自己的復用流

利用MTS4SA，您可以將碼流重新構建成 為一種較大的復用流，您可以自定義新 的SI/PSIP 表，并且可以利用內置的順應 性查驗以增強其可靠性。

按需要生成順應性定時和輸出比特率

利用MTS4SA復用器，您可以按照正確的 重復速率插入PCR 定時信息，如果用戶 認為有必要，也可以規定PCR 的重復速 率。

創建、增加或修改PSIP/SI/PSI 表

利用MTS4SA復用器，您可以增加或編輯 所有符合ATSC/DVB/ISDB 標準和MPEG 標準的PSIP/SI表、PSI表以及描述符。利 用MTS4SA的腳本，可以增加新表或用戶 表。允許用戶創建生成合法的條件，用于 解碼器或傳輸鏈路設備的增強測試，利 用這種方法可以檢驗設備的可靠性。

“專家”和“標準”模式

在標準模式中，可以對相關字段和表指 針進行計算。在專家模式中，允許用戶對 相關字段和表指針進行設置，以創建生 成合法條件，可用于網絡元素或機頂盒 解碼器的增強測試和可靠性查驗。

通用任務向?qū)?/H5>

• 創建新傳送流
• 指定ATSC、DVB、ISDB 和MPEG標準
• 增加節目
• 增加事件

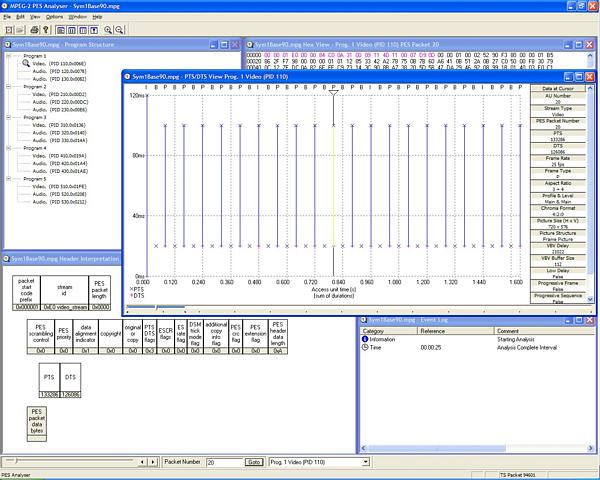

打包的基本流(PES)分析儀

• 分析PES 頭
• 分析顯示時間標記和解碼時間標記 (PTS/DTS)
• 檢測編碼器漂移和實時錯誤

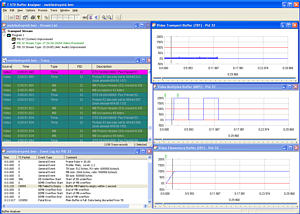

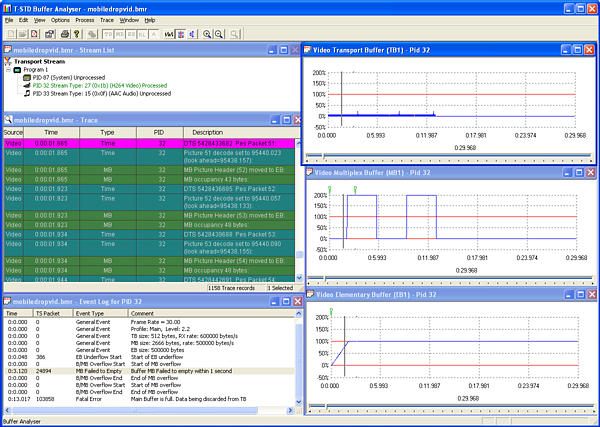

緩存器分析儀

• 利用T-STD 緩存器分析，驗證編碼器 是否合格
• 按照ISO/IEC 13818 parts 1-3、AC-3 (AS2)和AAC 13818 part 7 處理視頻、 音頻和系統控制流

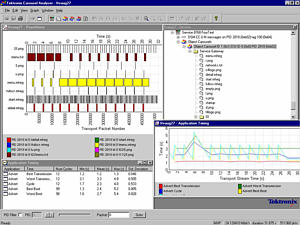

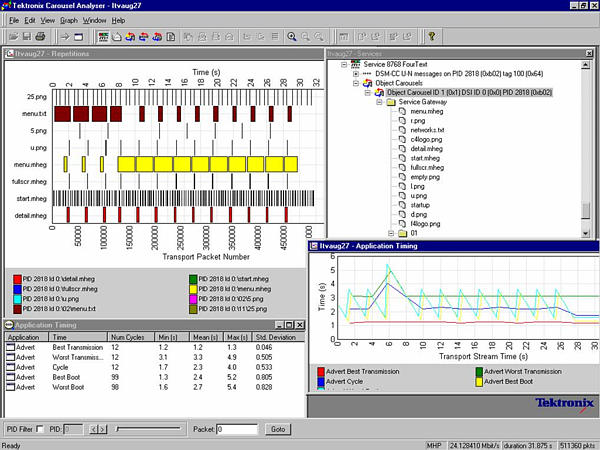

傳送帶分析儀

• 分析已存儲的傳送流
• 提供以下各項的分析和顯示
• • 傳送帶發信
  • 傳送帶傳輸
  • 數據傳送帶
  • (MPEG、DVB 和ARIB B24)
  • 對象傳送帶(MHP 和MHEG-5)
  • 查看對象(包括GIF、JPEG、PCX、 PNG、.txt和MPEG 1幀背景(frame backdrops)
• 拖放和放大圖形 (Drag and Zoom Graphing)
• • 重復速率
  • 傳送帶循環時間
  • 實體循環時間
  • PID 和分量比特率
  • 帶寬
  • 應用程序載入定時統計
• 全面的出錯報告

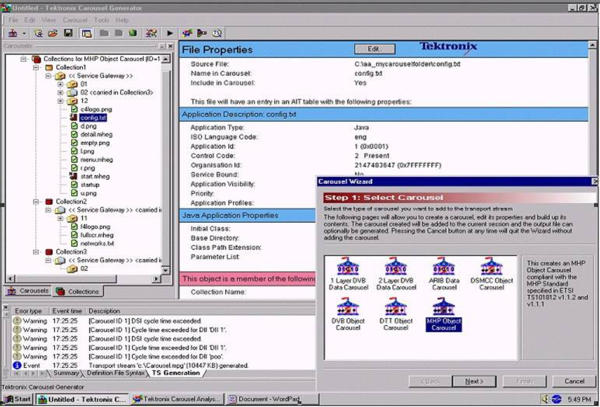

傳送帶發生器

• 提供向?qū)В�方便于碼流發生
• 內置的復用器，方便于視頻和音頻的 插入
• 可變的發送加權(delivery weightings)， 優化傳送帶加載時間
• 生成地面、衛星和有線傳輸所有必需 的SI 表
• 整合泰克公司傳送帶分析儀，優化載 入時間

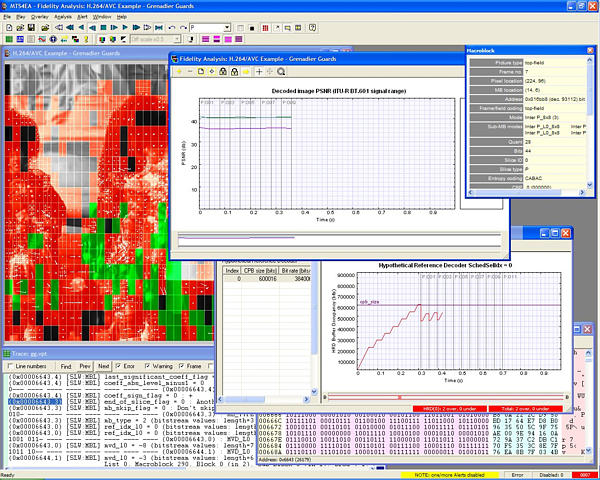

下一代視頻基本流分析儀

(訂購時注明MTS4EA)

應用

• 半導體制造商
• 機頂盒、編碼器和解碼器開發商
• 廣播業主、移動和固定網絡運營商

標準

• MPEG-2
• MPEG-4 第二部分和MPEG-4 第十部分(H.264/AVC)
• VC-1
• H.263+、H.263、H.261
• 容器/ 包裝格式(Container/Wrapper format)支持：3GP、MP4、傳送流和節目流

特點

• 顯示運動矢量、大小可變的宏塊和類型
• 緩存器分析
• 強大的句法查驗告警，宏塊語義分析 和解釋
• 圖象索引導航器
• 逐幀圖示
• • 每一宏塊的比特
  • 每一編碼宏塊的比特
  • 運動矢量直方圖
  • DCT 頻率
  • 平均量化
  • 編碼頻率
  • 幀內編碼頻率
• 圖象保真度分析
• • PSNR
  • 均方(mean square)錯誤
  • 平均絕對差
  • 總和絕對差 (Sum Absolute Difference
• 強大的批處理模式
• • 按命令行/批處理文件/腳本文件分 析(command-line/batch file/script file)
  • 可自動測試數千個視頻文件
  • 利用回歸測試和算法比較
  • 告警功能日志記錄
  • 分析跟蹤日志記錄
  • 將YUV 編碼至文件

其它應用

創建、編輯和重新確定傳送流的容量

所有的MTS4SA 產品均按標準提供兩個 直接碼流處理軟件包。利用TS 剪切器可 以重新確定傳送流的容量大小，同時使 用TS 編輯器可直接編輯傳送流（利用十 六進制顯示和包頭解釋指南）。用戶可以 重新映射PID、重新計算PCR數值，人為 地引入經過校正的PCR 不準確度，服從 以下法則：高斯、隨機、正弦波等。

無縫生成

在使一傳送流循環以模擬連續播放時， 由于定時信息在循環點處的不連續可能 會導致錯誤發生，為此，無縫生成模塊提 供了創建無縫傳送流的功能。

獨立軟件系統需求

• 配置有原裝因特爾奔騰級1.2GHz處理 器的個人電腦
• 因特爾或與其百分之百兼容的主板芯 片組
• 安裝有Windows NT 4.0、Windows 2000 或Windows XP 操作系統
• Internet Explorer 5.0 或更高版本
• 256MB 的內存
• 500MB 的用于應用程序和文檔的可用硬盤容量
• 為存儲捕獲的視頻碼流而需提供額外 的硬盤容量
• SVGA(800×600)分辨率視頻適配器和 監視器(推薦使用XVGA 1024×768或 更高分辨率的適配器和監視器)
• CD-ROM 或DVD 驅動器
• 3.5 英寸軟盤驅動器
• 鍵盤和微軟鼠標或與其兼容的指示器件
• 基于IP 的視頻分析選件需要標準的網 絡接口卡(NIC)
• 使用下一代壓縮視頻分析儀（MTS4EA) 提供的詳細圖形顯示需要微軟的Excel 軟件
