Tektronix/MTS400/MPEG 測試系統

• Tektronix/MTS400/MPEG 測試系統
• 欲購買或租賃Tektronix/MTS400/MPEG 測試系統？請在線咨詢或拔打24小時電話：13715327187

詳細資料：

特點

• 業內最快的分析引擎,能夠縮短查找時間,可以迅速研發、評測、配置和診斷下一代DTV 和IPTV 系統和業務
• 支持各種DTV標準，包括MPEG、DVB、ATSC、ISDB和新ISDB-TB*1(巴西)等標準，同時也支持地面、有線和衛星的特定SI 表以及上述標準的區域變異
• 具備各種各樣的接口和全面的分析功能，所提供的必需接口可用來診斷網絡環境中任何地方的故障，以確定故障是在傳
  輸鏈路(RF 層或IP 層)中還是在內容處理環節(TS 層)中
• 具備集成的跨層故障分析和日志記錄功能，提供故障診斷的整體解決方案，縮短查明故障的所需時間
• 具備播放功能，可作為碼流循環播放的信號源，利用參數功能和IP 多話路復制以適應被測網絡或被測設備的特性
• 采用 CaptureVu™技術，能夠捕獲并實時分析或延時分析被測系統的碼流事件，解決傳統分析儀所不能勝任的間斷性故
  障和較為復雜的碼流傳輸問題
• 采用了新型的節目中心(Program Centric)用戶界面，為初級用戶提供專家級的功能
• 具備H.264緩存器分析、復用和ES符合性查驗功能，為創建和分析包含H.264內容的傳送流提供了最強大的成套工具

• 新: 儀器的緩存器分析和復用現已支持MPEG-4 AAC*²,一種強制的ISDB-TB音頻C O D E C，從而增強了現有MPEG-4 AAC ES 符合性查驗
• 您可在購置之前先行試用，可以下載TSCA、復用器分析和緩存器分析的演示版本

應用

設備制造商－生產測試

• 利用MTS400 的CaptureVu™ 捕獲功能和高速分析引擎，可以簡化并加快設備的生產測試
• 提供復用器/再復用器，允許客戶創建用戶測試流，以進行快速和靈活的設備增強測試
• 具備碼流播放和記錄功能，可作為無縫循環播放的測試信號源，帶有連續的時間標記，可用于STB、IRD和調制器的調
  整和測試
• 雙向運行，可進行系統網絡元素的端到端測試*³

廣播電視業主和網絡運營商

• 具有RF和IP接口和分析功能，為廣播電視系統的故障查尋提供一整套解決方案
• 集成的跨層故障分析和日志記錄功能，可用于網絡故障的快速診斷，縮短了查明故障的所需時間，無需使用其它IP 或
  RF 專用診斷設備
• 采用CaptureVu™ 技術，能夠快速地解決網絡中的間斷性故障，這些問題是其它分析儀所無法解決的
• 可用于傳輸饋送測試或編碼器輸出測試，以及前端調制器和IP 封裝測試
• 用于PCR 插入、恢復和再生設備的測試
• 編碼器和其它設備故障診斷和評測
• 為傳送流提供全面深入的分析，驗證系統工作是否正常，用于排查設備安裝及試運行期間所出現的各種故障

測試工具提要

有關一些單個工具的詳細介紹，參見其它資源。

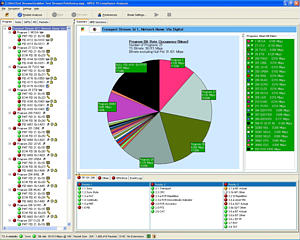

傳送流符合性分析儀(TSCA)

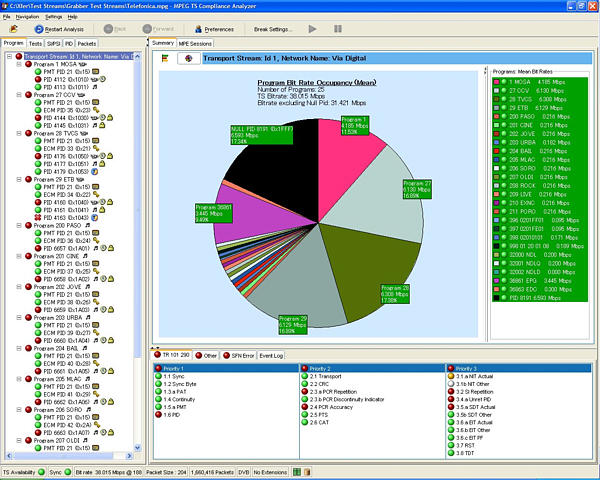

T S C A 顯著地增強了基于傳統軟件的MPEG 延時 (已保存的碼流) 分析功能。一種創新的高速分析引擎和內插的智能分析相結合，使用戶能夠極快地查找并解決MPEG傳送流系統中的間斷性故障，可用于下一代DTV和IPTV系統和設備測試。

TSCA同時還提供了傳送流的實時分析功能，被分析的傳送流可以是通過MTS430碼流接口接收的，其中包括IP接口和RF接口。這種實時分析也包括跨層的時間相關IP測量和TS測量、告警和出錯日志記錄以及碼流記錄。

TSCA也提供了CaptureVuTM 技術、PCR測量以及制圖功能，利用CaptureVuTM技術，可以捕獲和實時分析或延時分析系統事件，排查傳統分析儀所無法解決的間斷性故障和復雜問題。

通過儀器內插的、可由用戶定制的腳本，為各種標準提供了最全面的支持，從而確保標準的符合性測試。這些標準包括ATSC、DVB-C、DVB-H、DVB-S、DVBT、ISDB-S、ISDB-T、ISDB-TB和MPEG等。為了確保與最新標準的兼容性，靈活性是十分重要的。通過下載泰克公司支持的更新腳本或者由用戶自己創建的腳本，就可以很方便地為新標準和新專利提供支持。

用戶可以配置TSCA軟件，這樣，用戶就能夠自行選擇字體以顯示碼流信息。有了這一特性，您就可以用您當?shù)氐恼Z言或使用用戶字體來顯示碼流信息。

利用TSCA的實時雙工運行和播放器，可以進行端到端的系統測試 (輸入和輸出同時運行，最大平均比特率可達214bit/s)*³

播放(傳送流發生)和記錄

通過ASI、SMPTE 310、LVDS (DVB 并行接口) 或IP流接口，MTS400的播放工具為被測設備提供了傳送流信號源。它能夠以最大ASI速率 (214 Mbps) 連續無縫循環播放傳送流，并且能夠自動更新時間標記。通過PCR 或由人工設置，也可以自動測定播放速率。通過A S I /SMPTE 310M和LVDS接口，利用儀器的同時播放和記錄功能(雙工運行)，還可以進行端到端的系統測試。

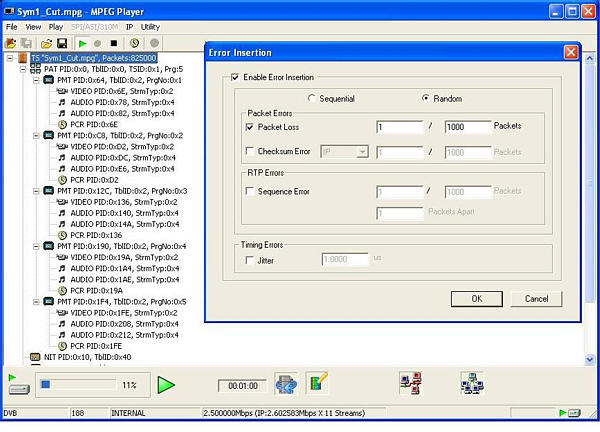

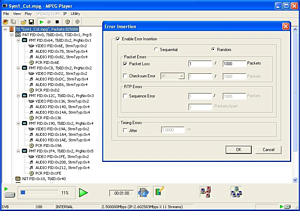

基于IP 接口的播放提供了帶有參數功能和多話路復制功能的碼流信號源，利用這一特性可使被測網絡或被測設備具有某種特性。有了這一功能，制造商就可以開發基于IP和IPTV的視頻分配系統的硬件或軟件解決方案，以確保產品的質量和性能，降低研發成本，加快下一代IP廣播電視業務的推出進程。

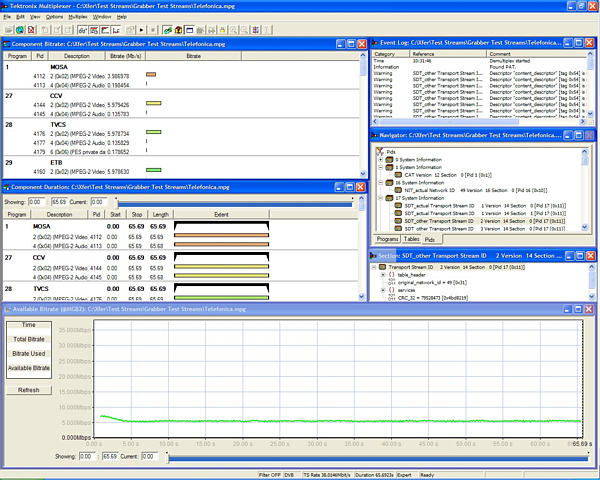

復用器和SI 表編輯器

在測試網絡組件或機頂盒時，那種具有典型類型的傳送流通常是不適用的。即便是一種相類似的傳送流，但可能因其中一些關鍵性碼流部件的丟失或缺乏SI（系統信息）或沒有其它表，或者在復用后的傳送流速率不合適而不能使用。

利用復用器/ 再復用器/ 解復用器應用軟件可以創建和修改多節目傳送流，并可包含DVB、ATSC、ISDB*2 以及MPEG 符合性傳送流的用戶SI/PSI/PSIP 信息。

也可以將視頻和音頻基本流復用為一路傳送流。支持含有或不含有SEI定時信息的H.264流。儀器的比特率和幀頻自動檢測特性有助于這一輸入過程。

這樣，用戶就可以創建自己的測試碼流，從而能夠更加迅速地驗證和調試他們自己設計的碼流。也可以創建出錯的碼流以執行參數增強測試，以確保生成的MPEG-2 或H.264 流的強健性和質量。

在使用復用器時提供了碼流無縫生成向?qū)?Make Seamless wizard)功能。當我們用一循環的傳送流來模擬連續播放碼流時，可能因?yàn)槎〞r(shí)信息的不連續而在循環點發生錯誤。通過調整碼流中的SI 和ES 組件，利用碼流無縫生成向?qū)В�使我們有可能�?chuàng)建出傳送流文件的無縫版。

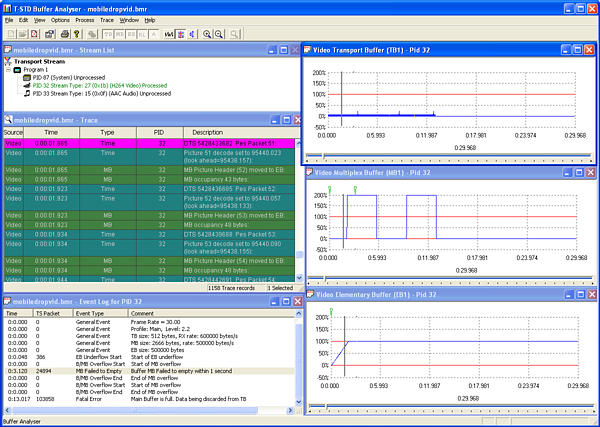

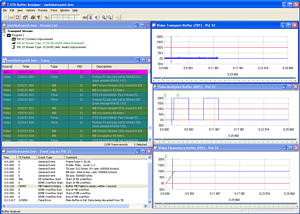

緩存器分析儀

在開發專業用和消費用設備(特別是編碼器和機頂盒)時，既可以使測試流具有某些特性，也可以利用測試流的特性以作為探知某些問題的信號源。在這些特性中重要的是緩存器模式。這就是說，當接收機處理碼流時，內部緩存器將處于下溢或上溢狀態。這些狀態會導致凍結幀和接收機復位。

有兩種類型的緩存器模式；接收機使用的一種模式是存在于基本流自身。T -STD 模式是基于PES 頭中的DTS 值，它可用于任一種含有CODEC 的類型。此外，某些視頻CODEC（例如MPEG-2 和H.264/AVC）可能包含ES 自身中的緩存器參數。緩存器分析儀驗證T-STD模式碼流的一致性。H.264/AVC HRD 方法的驗證由MTS4EA 產品所提供。

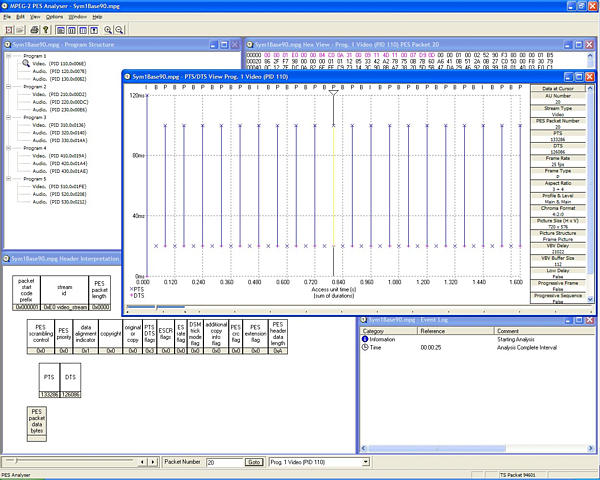

打包的基本流(PES)分析儀

在開發專業用和消費用設備（特別是編碼器和機頂盒）時，既可以使測試流具有某些特性，也可以利用測試流的特性以作為探知某些問題的信號源。我們關注的重點是與每一PES 包相關聯的包頭，因?yàn)樵诎�頭中包含有基本流的解碼時間標記和顯示時間標記（DTS 和PTS）。當這些標記出現錯誤時，如果情況比較嚴重的話，在接收機端可能會引起接收機的復位或?qū)е聢D像凍結的發生。更為常見的是，當相關聯的視頻和音頻流的時間標記不同步時，這些地方會產生唇音同步故障。PES 分析儀專門用于幫助解決這些故障，并對PES 包頭的內容是否符合MPEG、DVB 和ATSC 標準作出驗證。

創建、編輯和改變傳送流的大小

在標準型MTS400中，可以對兩個碼流直接進行打包處理。TS 剪切器 (Cutter) 能夠改變傳送流的大小。利用十六進制視窗以及包頭解釋向?qū)?header interpritationguide)，TS 編輯器能夠直接對傳送流進行編輯。

MTS4EA ES 分析儀

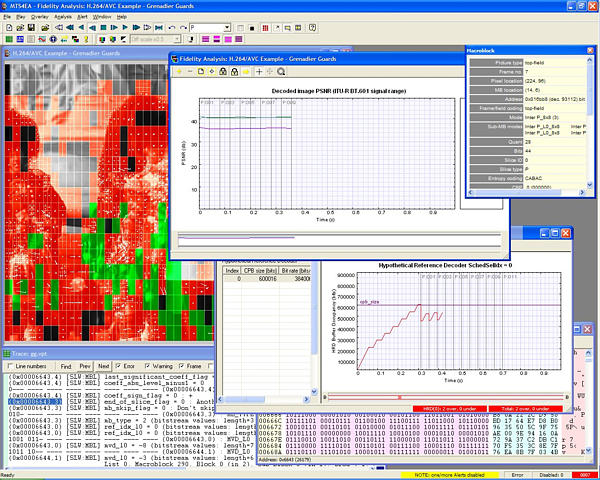

無論是否開發新型CODEC芯片，在推出新的業務時，都需要將CODEC集成到專用或消費用設備中，或是集成到各個廠商的設備中，在這種情況下，驗證基本流的符合性是十分重要的。MTS4EA ES 分析儀能夠查驗基本流的符合性，無論是按照下一代VC-1、AVC/H.264和MPEG-4標準，或者是按照傳統的MPEG-2和H.263標準來進行驗證。MTS4EA ES 分析儀同時提供了對M P E G - 2 音頻( I S O / I E C13818第三部分和第七部分)、AC-3以及MPEG-4 AAC 音頻的支持。

MTS4EA ES 分析儀具有全面的診斷功能，其中包括語義尋跡視窗（semantictrace view），它可用來確定逐幀和逐塊的編碼器判決狀態。利用同步顯示，用戶可以迅速確定每一報告錯誤的有關細節。利用比特流編輯器，可以迅速了解已設計的編碼器的更新情況。

基本流(ES)分析儀

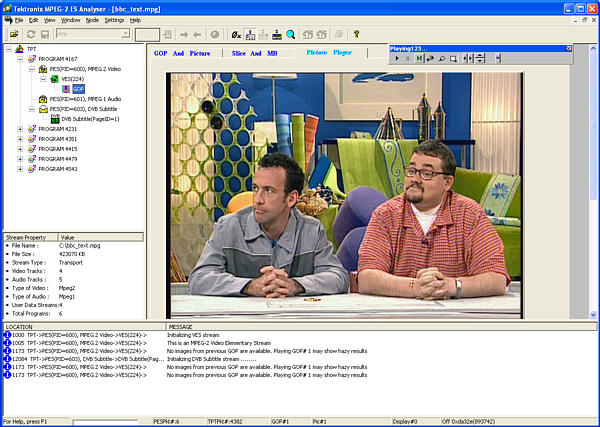

ES 分析儀是用于CODEC 產品設計和性能優化的。它能夠深入到PES 流內部以觀察運動圖像，并能夠在某一傳送流中的某一基本流的較低層上進行全面復雜的測試。此外，它還能分析并顯示擴展媒體的相關信息，包括與視頻基本流相關聯的ATSC隱蔽字幕、DVB字幕和圖文電視。

有關MPEG-4、AVC/H.264 和VC-1 以及M P E G - 2 基本流的分析，請參考MTS4EA。

傳送帶分析儀

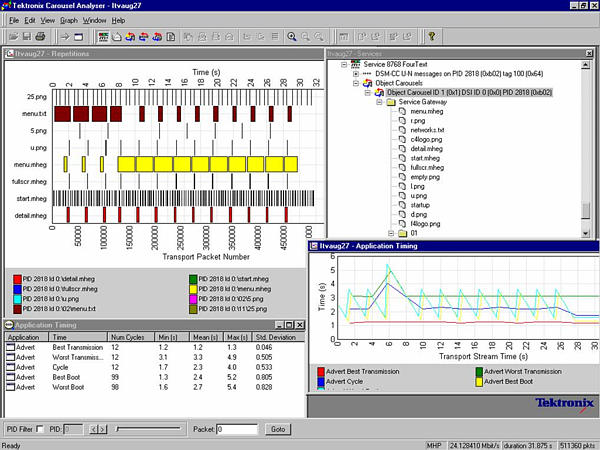

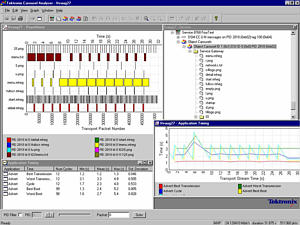

在開發交互應用的數據傳送帶或?qū)ο髠魉蛶�時，設計者不僅要查驗輪播數據的內容，也要驗證與相關標準的符合性，以在傳輸帶寬和用戶體驗響應之間對設置進行優化處理。這些設置主要與各種輪播組的重復速率有關。傳送帶分析儀可以滿足上述包含輪播組件的傳送流文件的全部應用需求。它可以按照MPEG-2、D S M - C C 、D V B (包括M H P )、D T T(MHEG-5) 或ARIB標準來分析傳送帶內容的符合性。

傳送帶發生器

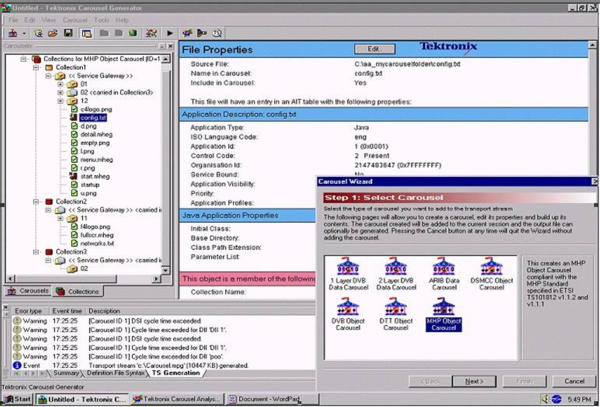

利用傳送帶發生器產品，可以在輸出的傳送流中創建對象傳送帶內容。當需要改變傳送帶參數例如改變傳送帶的重復間隔時，這時傳送帶發生器就很有用了，它可以迅速確定改變后的效果。利用傳送帶發生器，可以創建符合MPEG-2、DSM-CC、DVB、DTT (MHEG-5) 或MHP 標準的對象傳送帶。

*¹  ISDB-TB即可使用，有關詳情請與泰克公司聯系

*² MPEG-4 AAC 即可使用，有關詳情請與泰克公司聯系

*³ 雙工方式目前尚不能用于基于IP 的傳送流。

*⁴ This includes ISDB-TB (Brazil) and Single Segment mode.

* For compliance with IEC61000-4-3 (Immunity) the Input Signal Amplitude must be ≥ -40 dBm

* Please note that the Turbo 8PSK option does not support non-turbo 8PSK (DVB-DSNG), or DVB-S2. For information, please contact Tektronix.

* Level 1 and Level 2 interleaving support compliant with all ITU J-83 Annex B
