特點

輸入和信號格式

• 支持模擬復合（PAL和NTSC）和分量視頻，帶有自動格式檢測
• 四路無源環通模擬復合信號輸入

監視功能

• 支持復合或分量視頻波形顯示，提供黑白平衡檢測和電平檢測功能
• 支持模擬復合信號的矢量顯示，可將系統設置到特定的色度值
• 支持SCH顯示，提供彩色副載波／行同步定時以及可在編輯信號源中實現彩色成幀匹配

其它分析特性

• 支持定時顯示，可測量每路輸入信號和參考信號之間的定時測量
• 提供VITC或LTC時間碼解碼和顯示功能
• 具有圖像屏幕捕獲功能，便于跟蹤系統的參考設置，為故障查尋和文檔編制提供便利
• 提供視頻屏幕報告（Video Session）、告警狀態和出錯日志記錄，有利于迅速識別和校正系統中的問題

用戶接口工具

• 提供四個分屏FlexVu顯示功能
• 采用XGA顯示，支持全屏圖像顯示和圖像縮略圖顯示，為驗證信號源提供方便
• 提供以太網接口，為凍結捕獲和出錯日志記錄傳送提供方便
• 具有USB端口，便于傳送屏幕捕獲數據
• 提供32項用戶預置，可迅速調出儀器的常用配置
• 為外接監測儀提供XGA輸出顯示
• 為模擬復合信號提供圖像監視輸出
• 提供遙控接地盒，可選擇輸入信號或調用預置

應用

• 校準攝像機和設置模擬視頻設備
• 傳輸分配和播出系統的符合性查驗
• 在節目制作和后期制作中，對復合和分量視頻進行內容QA認證

1741C是泰克公司最新推出的模擬波形監測儀，它提供了用戶接口工具，進一步簡化了儀器的操作應用。它為傳統模擬復合（PAL和NTSC）和分量視頻系統提供了高質量監視的精密顯示。

1741C監測儀支持四路模擬復合信號輸入，具有波形、矢量、SCH和圖像顯示功能。其輸入端口也可用于RGB信號。

1741C監測儀提供了四分屏FlexVu顯示和方便的縮略圖顯示，充分體現了1741C的多用性。

在校準攝像機時，用戶可以同時顯示一、二、三或四個波形顯示和多個矢量顯示，為多臺攝像機的內容采集監視提供了便利。

1741C波形監測儀提供了強大的工具，例如定時顯示、VITC或LTC解碼、凍結捕獲、視頻屏幕報告（Video Session）、告警狀態和出錯日志記錄，為進行更深入的信號檢測提供了便利，有利于實現高質量的視頻制作和節目傳送。

使用方便

儀器具有直觀的用戶界面和背光式按鈕。

1741C波形監測儀提供有32項可由用戶配置的預置，用戶可方便地調出常用配置，并使這些設置適合于用戶個人的操作習慣。

在遙控操作中，用戶可通過接地盒接口以遙控選擇輸入信號或調出預置項。

用戶可以使用USB或以太網接口以傳送屏幕快照（屏幕截圖）。

使用web瀏覽器以傳送出錯日志記錄。

1741C提供有XGA輸出，以將儀器顯示送至外接監測儀，以及將模擬復合信號輸出至外接圖像監測儀上。

在波形顯示中，用戶可以使用時間和電壓光標來設定參考點，也可用于測量電壓或時間數值，用戶還可定義標簽以便于在屏幕上識別輸入信號源。

泰克公司的See and Solve（看得見，能解決）顯示特性

利用泰克公司視頻監測儀中的See and Solve顯示特性，可以簡化視頻監視任務，例如設備設置、錯誤檢測和內容校正，使錯誤檢測一目了然，從而能夠有效地查尋故障。

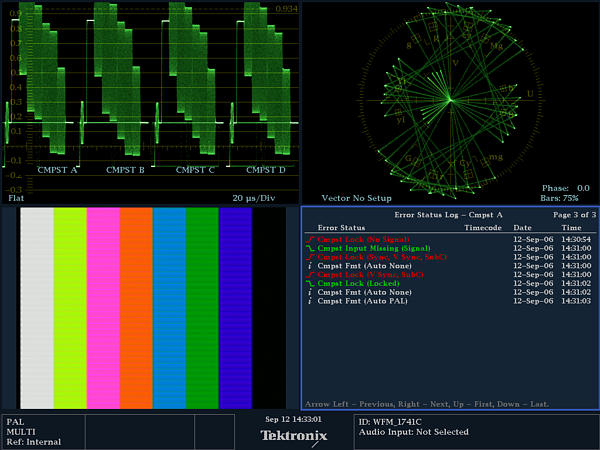

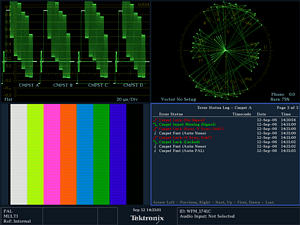

利用1741C波形監測儀的4分屏FlexVu顯示特性，靈活方便，能夠最大限度地提高您的工作效率，利用FlexVu顯示，您可以按照您的特定需求和操作習慣來創建多種顯示模式。

利用視頻屏幕報告（Video Session）、告警狀態和出錯日志記錄這些有效的工具，使關鍵內容信息一目了然，從而能夠驗證被測信號的格式和質量，有效地檢測并校正錯誤。儀器可捕獲多達10000項的事件以載入出錯日志記錄，并可通過web瀏覽器方便地傳送。

利用1741C監測儀的凍結功能，可以將凍結顯示與當前的實際信號進行比較，為一些操作（如基準設置）提供了方便。利用web瀏覽器可傳送顯示位圖，使文檔編制更加容易。

利用儀器的32項可設定的預置，操作者能夠迅速地調出常用配置以加快1741C的設置。

潔凈明亮的波形顯示－使測量更為清晰

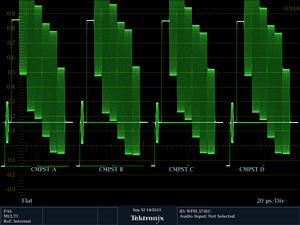

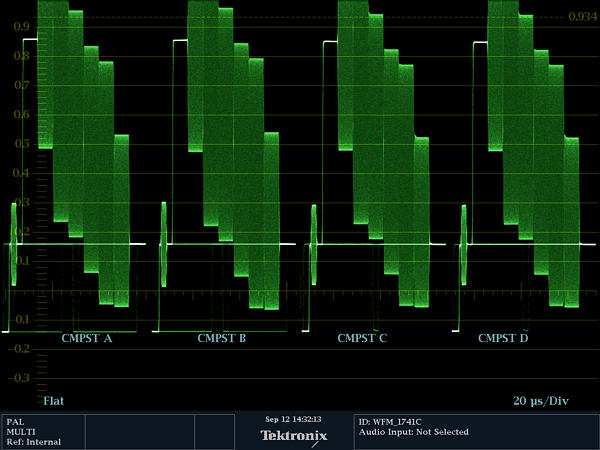

在泰克公司1741C的顯示中，提供了清晰明亮的、類似CRT的跡線顯示質量，能夠在無像素失真的狀態下給出潔凈的波形顯示。利用儀器的幾種掃描速率和方便的垂直增益控制以及水平擴展控制，您可以有效地監視并測量視頻波形參數。

儀器具有完善、靈活的行定時特性，可在使用或不使用水平擴展的情況下提供1行、2行、1場和2場掃描模式。

儀器提供有固定式的或可變的垂直增益控制，無論是哪一種方式，精度高，可重復性好，這都得益于完善的數字設計。

在監測儀的行選狀態下，無論是全屏還是縮略圖模式，均提供有行標記。

在儀器的波形顯示中，用戶可使用時間和電壓光標來設定參考點，也可用于測量電壓或時間數值，用戶還可定義標簽以在波形顯示器上迅速識別當前的輸入信號源。

矢量顯示

在1741C的矢量顯示中，可以選擇75％或100％的輸入信號。

在每種顯示中，儀器均能自動選擇對應的、基于輸入信號格式的顯示刻度。

矢量顯示也提供了可由用戶選擇的刻度。

支持多格式的模擬視頻

對于定性的內容顯示而言，全彩色的圖像顯示是必要的，儀器提供有全屏的彩色顯示。儀器兼容PAL和NTSC兩種制式并可自動檢測。

定時和同步操作更方便

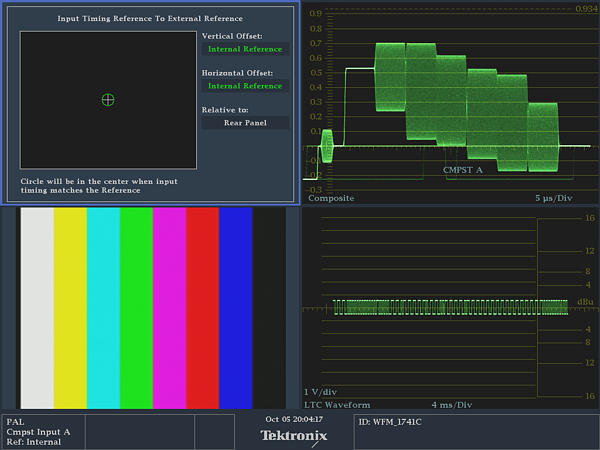

享有專利的泰克公司定時顯示使定時操作更方便，它是利用一種簡單的圖形顯示以在X／Y軸上指示輸入信號相對于參考信號的定時關系。在這種定時顯示中，也可采用數字讀數的形式提供被測信號相對于參考信號的定時差。垂直定時可用行數表示，行（水平）定時差以微秒表示。

利用SCH相位顯示有助于快速檢查復合模擬視頻信號的臨界定時參數。

1741C提供有VITC或LTC時間碼解碼和顯示以及LTC波形顯示，可用于縱向時間碼幅度和同步監視。
