詳細資料：

特點

• E提供音頻信號的電平條顯示、相位和環繞聲*1顯示，使音頻監視更方便
• 先進的狀態和簡報 (session) 顯示，提供數字內容的詳盡指示
• 帶有隱蔽字幕 (選件SDI) 的HD/SD 圖像顯示，使您能夠?qū)σ曇纛l間的相關內容進行驗證
• 采用模塊式結構，可在同一平臺中支持模擬音頻和數字信號 (嵌入音頻或已解嵌入的音頻) 監視，包括AES/EBU、杜比數字和杜比E音頻監視等
• 采用FlexVuTM 四個平鋪區的XGA顯示模式，使操作更方便
• 前面板設有耳機插口，可對音頻進行快速驗證
• 基于用戶的Web接口，提供遙控操作和監視
• 提供狀態顯示，可快速識別信號信息和告警報告
• 提供多達20 項用戶預置，可以經由USB端口下載和上傳，使設備配置更迅速
• 提供帶有儀器導航指南和菜單項信息的在線幫助系統
• 全面的告警報告，可存儲多達10000 項事件的日志記錄
• 兩組8 路AES/EBU 數字通道
• 兩組6路模擬音頻通道 (選件AD或其以上選項)
• 兩組10 個音頻電平條，可檢測已解碼的杜比數字和杜比E 音頻(選件DD 和DDE，含SDI)

應用

• 安裝在主控室和傳輸室中，可提供音頻和視頻的快速、直觀監視
• 可用于音頻設備的調試、設置、校正和維護
• 查尋節目播出或節目制作中的音頻故障
• 節目采集過程中的質量驗證

*¹ 音頻環繞聲顯示已獲得德國科隆R a d i o -Technische Werkstatten GmbH & Co. KG(RTW)的許可。

泰克公司AMM768 是專為視頻行業而設計的高級音頻多通道監視平臺。在工程技術應用環境中，AMM768 可以非常方便地用來控制和管理音頻設備，因而它是一種十分優異的設備調試、設置和校正工具。在節目制作、節目播出和節目分配環境中，可以用它來監視制作和分配系統中各處的模擬音頻、數字AES/EBU、杜比數字和杜比E 音頻信號。

在需要實時并同時監視音頻信號和SDI視頻的環境中，AMM768 是一種強大的監測工具。在這樣的環境中，音頻和視頻的直觀驗證是十分必要的。AMM768 則可以提供詳盡的音頻信息，以幫助技術員、操作員和工程師以解決日常工作中的問題。一旦問題出現后，AMM768 就可以用來查找故障原因，例如音頻信號沒有嵌入到視頻信號中，檢測某個音頻通道的丟失，或者音頻信號中的其它問題。

AMM768 以音頻電平條顯示、李沙育圖形顯示和環繞聲音頻顯示為其特色。為了提供告警指示和狀態跟蹤，AMM768的另一特色是具有全面的簡報顯示和狀態顯示功能。

靈活性

AMM768 采用了模塊式結構，在一單個平臺上，提供了可分級的解決方案，以滿足您的各種應用需求。該儀器支持多種音頻選件，包括數字音頻AES/EBU、模擬音頻和壓縮格式的杜比數字和杜比E等。AMM768 可在現場升級以增加監視選件。

使用方便

AMM768 具有獨特的FlexVuTM 四平鋪區顯示器，提供了多種預置以及帶有圖像顯示的SDI選件，操作十分簡捷方便，從而可以進一步提高工作效率。
AMM768具有一路輔助XGA輸出以外接顯示器。它具有完全的以太網連通性和SNMP接口，從而可以提供先進的報告管理和遙控操作。

技術先進

考慮到音頻內容無人監視的需要以及為維護提供必要的記錄，在AMM768 中采用了最全面的音頻狀態和音頻統計報告。

AMM768 還提供了泰克公司專用的SDI選件，從而可以解出嵌入音頻并顯示帶有隱蔽字幕的圖像。利用這個選件可對信號作更深入的察看，以在視音頻環境中實現音頻信號的平滑監視。

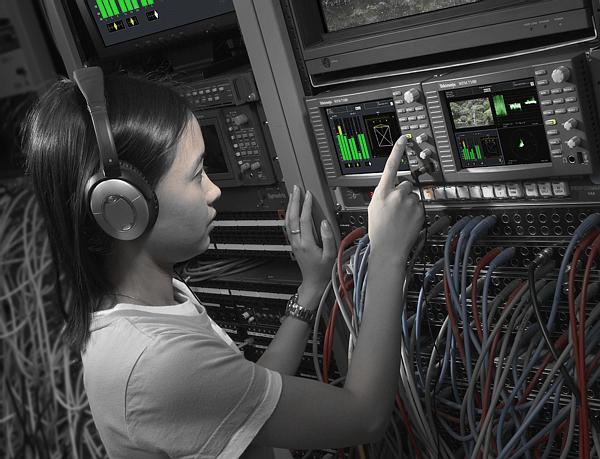

視頻應用中的音頻監視。

靈活的配置－為技術的進步提供支持

AMM768 配置方便，升級靈活，它能夠在一單個平臺上支持各種類型的模擬音頻和數字音頻格式。可以采用現場升級的方式為原先已購置的儀器再添加監視選購件。

AMM768 采用的是模塊式配置，用戶在訂購時可按照當前的需要來進行，并可以為以后的過渡作準備。在當今的過渡環境中，AMM768 的這種特性是非常有用的，這樣可以準確地和有效地驗證傳統音頻的質量，并能為新出現的多通道音頻技術提供支持。

AMM768 提供數字和模擬環境中音頻通道解碼輸出的靈活性。

• 選件DS 監視解嵌入后的數字音頻和AES/EBU 格式
• 選件AD 監視模擬音頻格式以及AES/EBU 格式中解嵌入后的數字音頻
• 選件DD 監視和解碼杜比數字音頻(AC-3)，以及監視模擬音頻、解嵌入后的數字音頻和AES/EBU 格式
• 選件DDE 監視和解碼杜比E 和杜比數字音頻，以及監視模擬音頻、解嵌入后的數字音頻和AES/EBU 格式
• 選件SDI 提供音頻解嵌入和AMM768圖像顯示

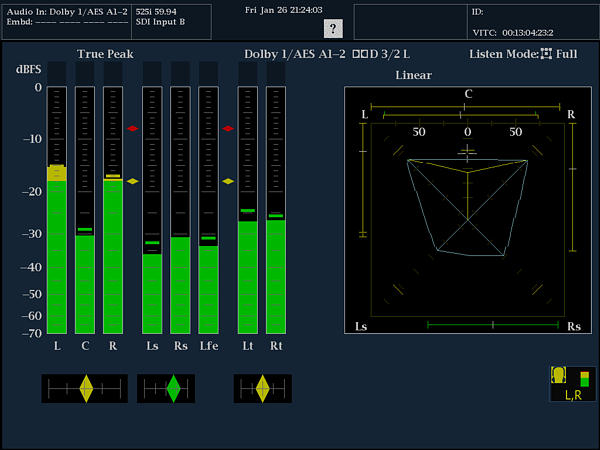

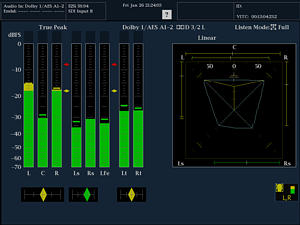

杜比信號的環繞聲顯示*¹

*¹ 音頻環繞聲顯示已獲得德國科隆R a d i o -Technische Werkstatten GmbH & Co. KG (RTW)的許可。

杜比監視－支持當今高級音頻監視

當前，新的音頻技術有采用杜比音頻傳輸?shù)内厔荩�杜比音頻能夠增強娛樂體驗。目前，諸如杜比音頻之類的高級音頻格式應用日益廣泛。

杜比音頻可以嵌入在SDI 信號中或作為獨立的數字音頻傳輸。AMM768 提供當前輸入通道中杜比信號的音頻電平條顯示，這樣，用戶就能夠迅速地了解音頻信號的狀況并對儀器進行適當?shù)呐渲谩?/P>

AMM768 提供了視音頻播出環境中最常使用的各種音頻類型的監視功能，這些音頻類型包括杜比數字和杜比E 等。

利用選件DD 監視杜比數字，利用選件DDE 監視10 個杜比E 通道。利用杜比狀態顯示，可以深入觀察到已解碼的杜比元數據。

所有的音頻選件均具有音頻電平條顯示：當輸入為模擬音頻時可顯示6個音頻條；當源信號為AES 和嵌入音頻信號時，可顯示8個音頻條；對于解碼的杜比數字或杜比E，則可顯示10 個音頻條。

AMM768 能夠?qū)⒍疟菶 解碼為各種不同的模擬或數字音頻輸出。通過輸入B的再配置，可以得到8 路模擬和數字輸出。

FlexVu™ 給出的狀態顯示。

使用簡便－優化操作的理想工具

AMM768 采用了獨特的用戶界面，這一特色使它能夠提高節目制作和工程應用中的工作效率。

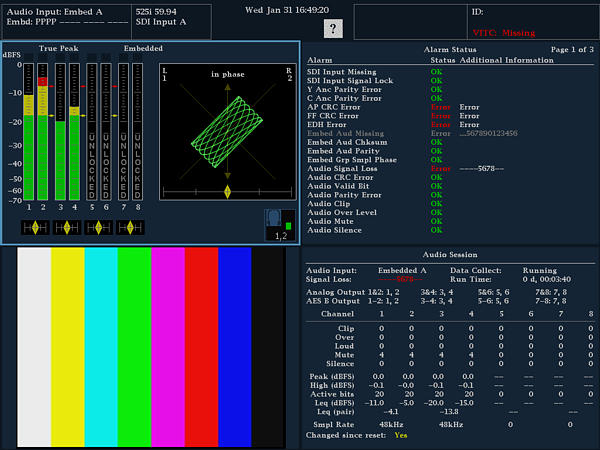

AMM768 集成的FlexVuTM 顯示界面，使您能夠在監視器上同時觀察到四個平鋪區的顯示窗口，從而迅速掌握信號的各種特性。

您可以創建和保存多達20個預置并將它們劃分為5組。利用預置功能，您可以按照特定的操作任務或您個人的操作習慣對儀器進行配置。您還可以對各項預置或預置組合作以標記以易于識別。另外，您可以將這些預置傳送到USB 存儲器件中并以這種方式傳送到另一AMM768 儀器。

在前面板上設有方便的耳機插口以監聽任意立體聲輸出，這樣可以迅速地查驗音頻信號的質量。

在先進的在線幫助系統中，提供了兩個級別的信息：

• 每一按鈕和菜單項的幫助信息
• 提供儀器級的指導求助信息

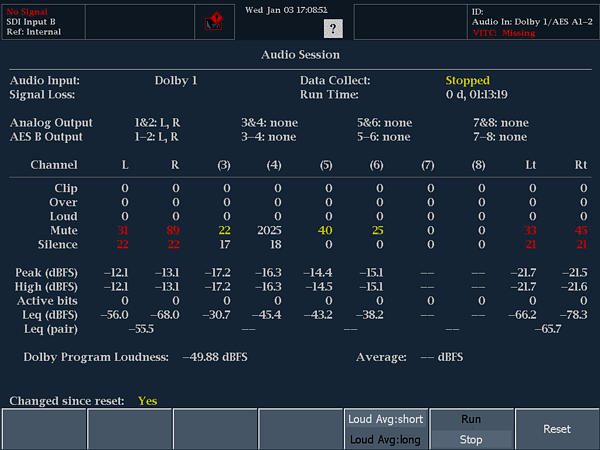

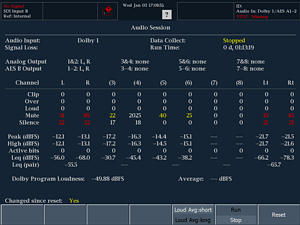

B音頻簡報顯示(Session Display)－每一通道的狀態概況

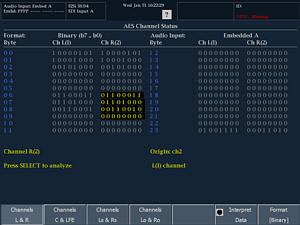

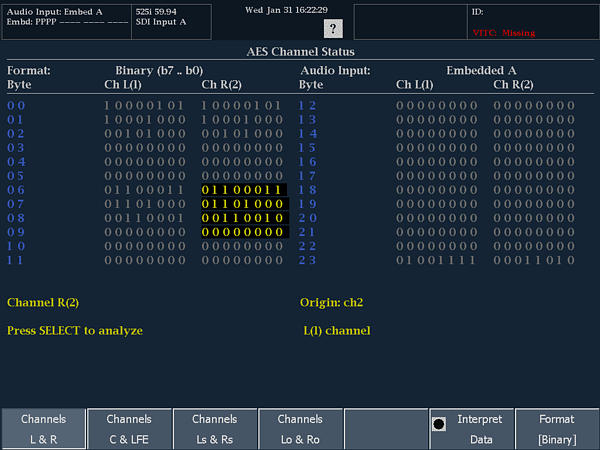

數字音頻數據的雙通道狀態顯示。

強大的監視和告警報告功能

在AMM768 的所有音頻選件中，均提供了可由用戶選擇的刻度指示：沖擊式電平表、音頻電平指示器、門限電平和測量持續時間等。AMM768以電平條顯示、相位和環繞聲*¹ 音頻顯示為其特色。

在AMM768 的音頻條形顯示中，以條內（In-bar）信息的形式給出了每一被監視音頻通道的狀態和故障事件指示。利用這種方式，可以減少音頻故障漏檢的可能性。

在靈活的音頻相位顯示中，提供了相位校正表和李沙育顯示。AMM768 的李沙育圖形可以給出任選的兩個通道間的相位指示。

在AMM768 的多通道環繞聲顯示中，可以給出音頻電平顯示、總音量（t o t a l sound volume）、幻象源定位以及起支配作用的聲音定位（d o m i n a n t s o u n d position）。利用這種方式，可以在很短的時間內、非常方便地對多通道環繞聲進行全面的監視。

在AMM768 的音頻簡報顯示（Audio Session display）中，給出了數字音頻錯誤事件的條件、最高真實峰值，以及限幅、默音、電平過大、靜音和響度電平。電平過大的門限值、靜音設置的條件以及在多長時間內出現故障以觸發告警等，均可由用戶規定。

AES 通道的狀態顯示是以文本、十六進制或二進制的音頻數據提供的。在二進制方式中，給出單個比特和字節數據的解碼，以便于了解音頻數據并對音頻數據進行深入的分析。

在AMM768 的告警狀態顯示中，給出了各種彩色代碼的音頻狀態報告，包括音頻格式告警、數字和幀同步錯誤告警等。

AMM768 提供了幾種告警方式，包括屏幕出錯圖標、蜂鳴聲、接地屏蔽線輸出和SNMP陷阱等。用戶選擇的告警方式和告警信息保存在出錯日志記錄中。

AMM768可以存儲多達10000個事件。保存的這些事件，含有時間碼、日期和具體時間。可以十分方便地直接打印日志記錄文件，文件的格式為.htm 或.txt，可以用Excel 或數據庫軟件進行處理。

無論采用什么音頻選件，均提供了出錯日志記錄，這是AMM768 的一個標準特性。利用這一特性，可以實現無人值守的內容監視，同時也可以為設備維護和設備質量提供記錄。

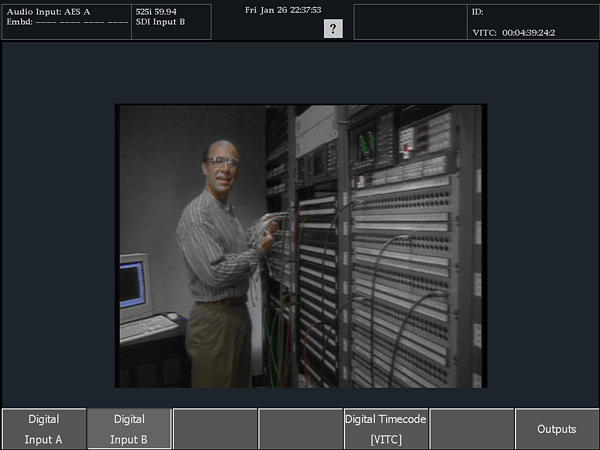

便于觀測音頻/視頻配合狀況的圖像顯示。

* 1 音頻環繞聲顯示已獲得德國科隆R a d i o -Technische Werkstatten GmbH & Co. KG (R
